应用方案/多传感器接入与主控桥接 · 01

MIPI多路视频聚合

01 / 接入难题

相机多,主控接口接不下?

多路独立视频直接进入主控,常受 CSI 接口数量与带宽限制。

02 / 我们的方案

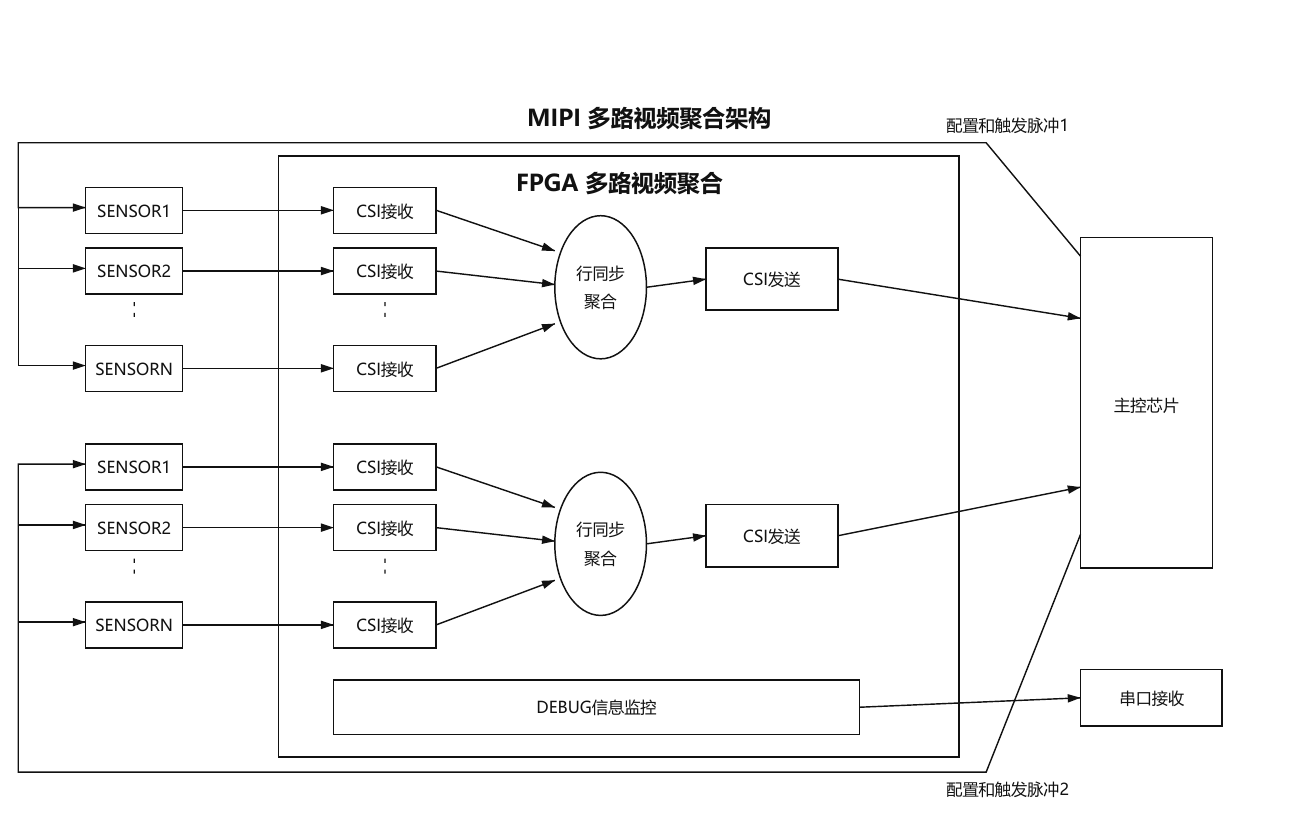

先由 FPGA 分组拼接,再逐组输出。

摄像头独立接入;组内画面左右并排,每组一路 MIPI CSI 输出给同板 CPU。

左侧展示多路摄像头直连主控时接口不足,右侧展示摄像头独立接入同板 FPGA,分组拼接后供 CPU 处理的概念示意
主控侧的改变逐路采集 → 按组接收

每组只需接收一路组合视频,直接获得一幅左右拼接画面,减少多路采集与同步管理。

右侧两幅画面表示同板 CPU 接收到的两路组合视频,并非外接显示器。各视角若需独立识别,仍可按区域处理;总数据量和算力按实际任务评估。画面为原理示意,路数按项目确定。

查看典型场景 ↓提交项目参数 ↗

应用场景

四种设备,同一条多路视频处理思路。

以下四张图分别用飞行器、穿戴设备、汽车和巡检机器人说明不同的分组方式。图示路数只是例子,实际输入与输出规模按相机模式、CSI 接口、带宽和 FPGA 资源核算。

01 / 无人机

多方向画面,交给机载主控

应用场景概念示意

无人机四路摄像头独立输入 FPGA,分两组左右拼接,各输出一路 MIPI CSI 给同板 CPU 的示例概念图,画面路数不是方案上限
示意配置:4 路输入 → 2 组 → 2 路 MIPI 输出 · 图示路数不是方案上限

飞行器要同时获取不同方向的画面,而机载主控可用的 CSI 接口有限。图中以 4 路相机为例:先分为两组,组内左右拼接,再由同板 CPU 接收两路组合视频。

为何需要多视角
前、侧等视角承担不同观察任务,需要同时接入。
示意分组
示例将 4 路相机按任务分成 2 组,每组 2 路左右拼接。
主控收到什么
机载 CPU 收到 2 路组合视频,可继续用于感知、记录等处理。
02 / 穿戴式设备

贴近人的多视角感知

应用场景概念示意

穿戴设备三路摄像头独立输入 FPGA,三幅画面左右并排后形成一路 MIPI CSI 输出给同板 CPU 的示例图
示意配置:3 路输入 → 1 组 → 1 路 MIPI 输出 · 图示路数不是方案上限

穿戴设备空间紧凑,多个朝向的相机难以逐路占用主控接口。图中将 3 路输入放在同一组左右并排,CPU 通过一路 CSI 接收组合画面。

为何需要多视角
佩戴者移动时,前方与两侧画面需要同时采集。
示意分组
示例将 3 路画面并入 1 组,保持各视角的画面边界。
主控收到什么
CPU 接收 1 路较宽的组合视频,用于后续环境分析。
03 / 汽车多摄像头

前后左右画面进入车载主控

应用场景概念示意

汽车六路摄像头独立输入 FPGA,按三组各两路左右并排,形成三路 MIPI CSI 输出给同板 CPU 的示例图
示意配置:6 路输入 → 3 组 → 3 路 MIPI 输出 · 图示路数不是方案上限

车身不同位置的相机服务不同观察区域。图中把 6 路输入按区域分为 3 组,每组左右并排,经 3 路 CSI 分别送入车载 CPU,便于按区域处理。

为何需要多视角
车前、车后与侧向等画面需要分区域接入。
示意分组
示例按观察区域将 6 路输入划为 3 组,每组 2 路拼接。
主控收到什么
车载 CPU 接收 3 路组合视频,保留各区域的处理边界。
04 / 移动巡检机器人

行进与巡检画面同步接收

应用场景概念示意

巡检机器人四路摄像头独立输入 FPGA,四幅画面左右并排后形成一路 MIPI CSI 输出给同板 CPU 的示例图
示意配置:4 路输入 → 1 组 → 1 路 MIPI 输出 · 图示路数不是方案上限

巡检机器人要同时看行进通道、两侧货架和近处物品。图中将 4 路相机放在同一组横向拼接,CPU 接收一路组合视频后继续识别与记录。

为何需要多视角
移动巡检时,多方向画面需要同步进入系统。
示意分组
示例把 4 路画面放入同一组,左右排列为一幅宽画面。
主控收到什么
CPU 通过 1 路 CSI 获得组合视频,继续执行识别与记录。

以上为应用场景概念示意,展示可适配的设备方向;实际配置与交付范围按项目评估。

方案指标 / SPECIFICATIONS

典型指标

用这些关键参数快速判断方案是否适合项目;具体配置与性能最终按需求评估。

01
视频输入
多路 MIPI CSI-2 摄像头独立接入;输入路数按相机模式、接口和 FPGA 资源核算
02
分组与输出
按业务将输入分组;组内画面行同步并左右并排,每组对应一路 MIPI CSI 输出;组数及输出映射按项目确定
03
画面规格
每路分辨率、帧率、像素格式、CSI lane 与总带宽按设备资料评估
04
主控对接
面向具备 CSI-2 接收能力的主控;须核对实际载板接口、驱动和视频模式,具体联调按项目确认
控制链路、芯片选型与主控适配说明
控制与监控
主控直接配置、触发 SENSOR;FPGA 负责视频链路,并可通过串口输出通道、同步、丢帧和错误状态。
FPGA 选型
Lattice 与高云的具体型号见下方平台海报。不同器件的收发资源、封装和板级连接不同,不能共用固定路数或速率。
主控候选
Jetson Orin、RK3588、AM62A 等为可评估的平台方向,不能据此认定所有型号、载板和驱动均已联调。
画面与算法
左右拼接是画面并排,不等于无缝全景融合或畸变校正。主控可以处理整幅组合画面,也可以按区域分别识别。

现有固件 · 持续更新

已有功能与配置清单

确认我的需求 ↗
已有功能范围内,免开发费固件授权交付,不含源码;新增功能另行评估。

10 项已有配置 · 按功能、分辨率与接口参数对照选择窄屏可左右滑动表格

序号 / 芯片已实现功能输入 → 输出分辨率帧率 / 数据格式输入 → 输出 lane速率¹ / VC
01GW5A-LV25MG121NES4 路输入 → 1 路输出

4 路摄像头画面合为一组输出。

2048×1280 → 8192×1280
30 fps · RAW8
2 → 2
1.5GVC:不支持
02LIFCL-40-9MG121C6 路输入 → 3 路输出

分为 3 组,每组 2 路画面合为 1 路输出。

2464×1280 → 4928×1280
30 fps · RAW10
4 → 4
1.5GVC:不支持
03LIFCL-17-9MG121CEC 摄像头采集 → MIPI 输出

EC 摄像头数据采集后转换为 MIPI 输出。

6912×3900 → 6912×3900
30 fps · RAW10
原表未列 → 4
2.5GVC:不支持
04LIFCL-40-9MG121C2 路 MIPI 输入 / 分组输出

原表列出 2 路输入、分为 2 组。

参数待核实

原表同时写“每组分成 2 路 MIPI 输出”,与输入路数的映射关系待核实,暂不推定输出总路数。

3074×256 → 3074×256
30 fps · RAW10
4 → 4
1.5GVC:不支持
05LIFCL-40-9MG121C多 TOF 输入 / 虚拟通道输出

多个 TOF 输入可采用 VC 方式输出;另列普通 SENSOR 的 4 路合 1 路配置。

TOF · 1 个40×31 → 40×31
BOT · 2 个1120×1126 → 1120×1126
TOP · 1 个2240×1126 → 2240×1126
普通 SENSOR · 4 个1120×1126 → 4480×1126
20 fps · RAW10
20 fps · YUV422
20 fps · YUV422
20 fps · RAW10
1 → 1
2 → 2
2 → 2
2 → 2
1.5GVC:支持
1.5GVC:支持
1.5GVC:支持
1.5GVC:支持
06LIFCL-40-9MG121C多 TOF 输入 / 虚拟通道输出

原表另列的一项固件配置,包含 TOF、BOT、TOP 与普通 SENSOR 输入。

参数待核实

原表第 5、6 项可见参数相同,分别保留;两项固件的差异待补充。

TOF · 1 个40×31 → 40×31
BOT · 2 个1120×1126 → 1120×1126
TOP · 1 个2240×1126 → 2240×1126
普通 SENSOR · 4 个1120×1126 → 4480×1126
20 fps · RAW10
20 fps · YUV422
20 fps · YUV422
20 fps · RAW10
1 → 1
2 → 2
2 → 2
2 → 2
1.5GVC:支持
1.5GVC:支持
1.5GVC:支持
1.5GVC:支持
07GW5A-LV25MG121NC1/I04 路输入 → 2 路输出

分为 2 组,每组 2 路画面合为 1 路输出。

1080×1280 → 2160×1280
30 fps · RAW10
1 → 2
1.2GVC:不支持
08GW5A-LV25MG121NC1/I08 路输入 → 2 路输出

分为 2 组,每组 4 路画面合为 1 路输出。

参数待核实

原表输出分辨率为 2160×1280,与每组 4 路的描述存在疑点;此处照录,待核实。

1080×1280 → 2160×1280(待核实)
30 fps · RAW10
1 → 2
1.2GVC:不支持
09GW5A-LV25MG121NC1/I012 路输入 → 4 路输出

分为 4 组:其中 2 组每组 4 路合 1 路,另 2 组每组 2 路合 1 路。

参数待核实

原表只列 4320×1280,未分别列出两种分组的输出分辨率,待补充。

1080×1280 → 4320×1280(分组待核实)
30 fps · RAW10
1 → 2
1.2GVC:不支持
10XCZU4EG-2SFVC784IMIPI D-PHY 接收 → AXI 输出

支持在线调整 MIPI lane 数与速率,支持多种分辨率和数据类型。

参数待核实

原表同时列输出 4 lane 与 AXI 输出,接口对应关系待核实。

多种分辨率 → 多种分辨率
30 fps · RAW8 / 10 / 12 / 14 / 16;YUV 8 / 10 / 12;YUV420、YUV422 8 / 10 / 12
4 → 4(原表)
2.5G+,可动态配置VC:支持

¹ 速率沿用原表 G 标记,具体带宽按固件核对。每行对应独立配置,参数不可跨行组合;第 5、6 项原表参数相同,分别保留。标注“待核实”的字段按原表照录。

平台适配

FPGA 与主控,一图看清适配

四款 FPGA 器件和若干主控平台可作为项目选型方向。海报展示平台范围与组内拼接思路;具体芯片、载板、接口、驱动和视频模式需逐项核对。

合并广告图:列出 Lattice LIFCL-17-8MG121I、LIFCL-40-9MG121C,高云 GW5A-LV25MG121、GW5AT-LV15CS130,以及 NVIDIA Jetson Orin、Rockchip RK3588、NXP i.MX 8M、TI AM62A 主控方向;下方示意四路相机输入同一块 FPGA 与 CPU 板卡,分组拼接后形成两路画面输出,输入输出路数按项目配置
Lattice 与高云列出的器件为选型方向;Jetson Orin、RK3588、AM62A 等主控为候选平台。组合适配及可用路数须按实际板卡、固件和驱动联调确认。 · 点击图片查看完整海报

海报中的设备和合路画面是方案示意,不是上述芯片或主控的实拍或联调证据。各 FPGA 型号的收发资源不同;主控芯片具有 CSI-2 能力,也不等于客户载板已引出接口或驱动已适配。

FPGA 合作方式:现有固件授权交付可用固件、不含源码;功能与算法定制;硬件设计服务;板卡或整机交付。可以只选一项、任意组合或分阶段交付。

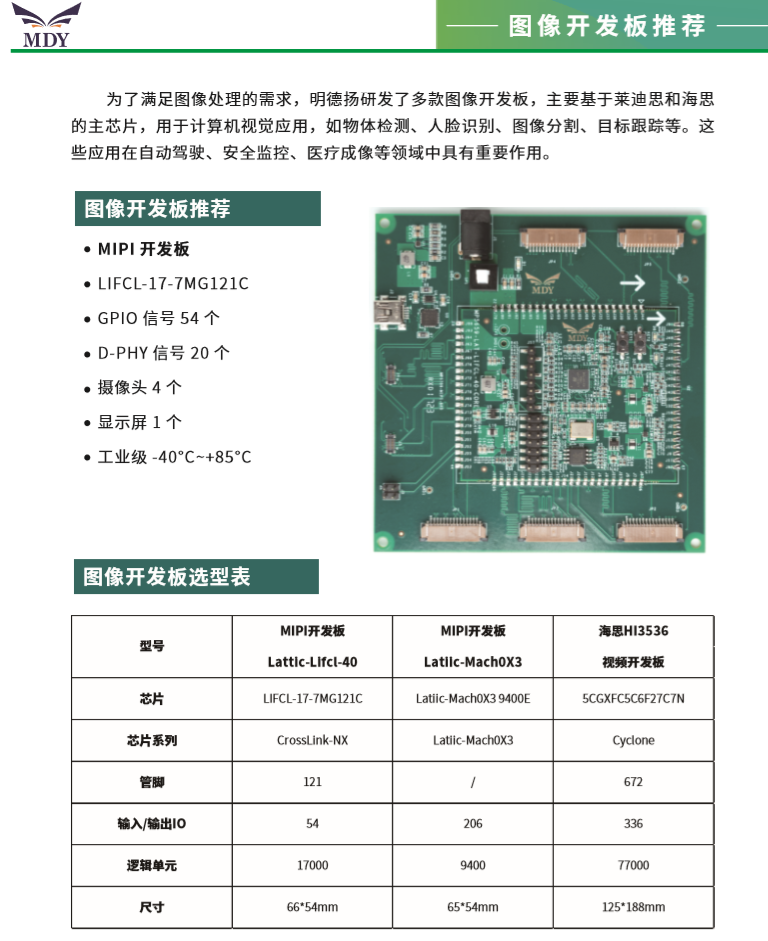

对应产品

查看相关产品与板卡

以下产品可用于选型或验证;具体组合按接口与性能要求确认。

讨论你的项目

把设备条件告诉我们,
一起确认可行路径。

把设备资料和项目目标发给我们,一起确认适合的技术路径、开发范围和交付形式。

让工程师更快判断可行性

先告诉我们这五项

有多少填多少,未知项可以留空。复制后通过电话或微信发给我们。

180 2859 5609
