引脚开路
用于发现接触不良、焊点异常、线路中断或插槽连接不可靠等问题。
咨询前建议确认：DDR代际内存条类型引脚/插槽规格测试数量节拍要求判定方式日志需求
适用问题
OS测试重点排查电气连接，不替代完整功能测试
OS通常指Open/Short，即开路和短路检查。它适合在上电功能测试前快速定位连接类故障，但不能等同于容量、速率、读写压力和长期稳定性测试。
引脚短路
用于检查相邻或相关网络之间的异常连接，帮助缩小板级故障范围。
结果不一致
通过固定治具、测试序列和判定流程，提高来料、维修或产线测试的一致性。
产品介绍
DDR4 DDR3内存条测试仪
该测试仪面向DDR3和DDR4内存条，可根据内存条规格、插槽、测试序列和结果记录需求选择相应配置。
内存条OS测试仪
采用FPGA控制测试序列，通过通道切换和模拟采样电路检查目标引脚的开路、短路及电气连通状态。
治具与流程定制
可根据内存条代际、规格、插槽、测试节拍和记录要求，提供治具、上位机、结果导出和产线连接服务。
适用范围
OS测试能做什么，不能替代什么
| 项目 | OS测试关注 | 可选配置 |
|---|---|---|
| 电气连接 | 引脚开路、短路、接触及互连异常 | 具体阈值、通道规模和覆盖范围按目标规格确认 |
| 功能能力 | 不以完整存储读写为主要目标 | 容量识别、速率训练、读写压力和兼容性需采用相应功能测试方案 |
| 产线应用 | 可形成固定上料、测试和判定步骤 | 可按需要配置自动化治具、扫码、日志、MES连接或结果导出 |

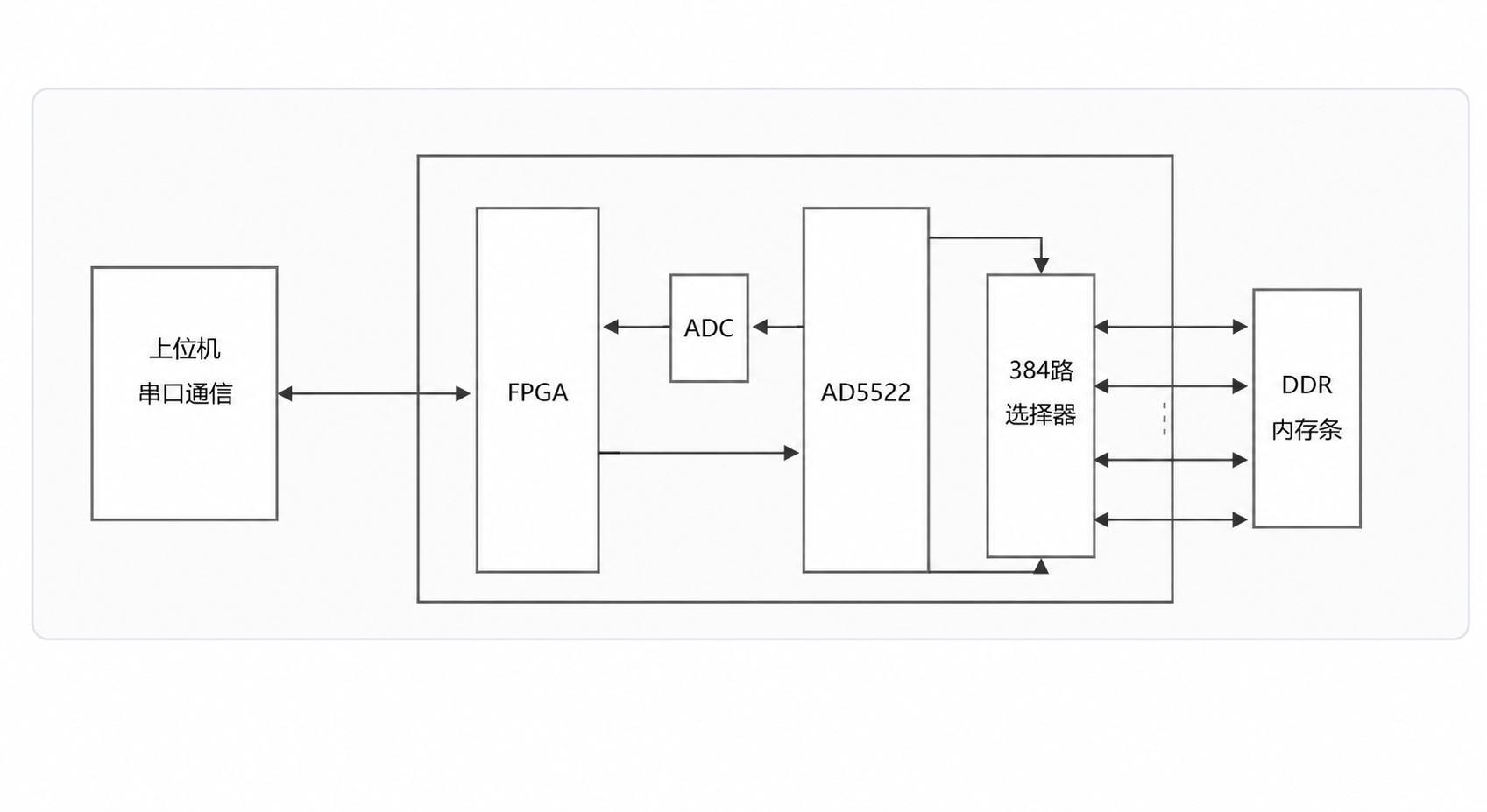

怎么看这张图
电脑发起检查，设备逐个检查内存条连接点
可以把整个过程理解成一次自动体检：设备按顺序检查内存条的连接位置，再把异常结果显示在电脑上。
简单理解：内存条上有很多连接点，人工逐个检查很慢。测试仪会自动选择要检查的位置，给它一个很小的测试信号，再读取返回情况，从而发现没有接通、错误相连或接触异常的位置。
电脑发出检查任务
操作人员选择内存条类型和测试项目，然后点击开始测试。
控制中心安排顺序
图中的“FPGA”就像调度员，决定先检查哪里、后检查哪里。
自动切换检查位置
“384路选择器”相当于自动切换开关，按顺序连接内存条上的不同位置。
读取连接情况
“AD5522”和“ADC”组成检测部分，用来判断当前连接是否正常。
在电脑上显示结果
测试结束后，可查看哪些位置正常，哪些位置可能存在开路、短路或接触问题。
客户需要准备什么：提供DDR3或DDR4、内存条型号、插槽规格、每天测试数量和希望记录的结果，我们就能进一步推荐设备与治具配置。
实施步骤
先做规格确认，再固化测试项目
确认内存条规格
明确DDR3或DDR4、内存条类型、插槽、引脚和样品状态。
确定测试范围
确认需要检查的网络、判定目标、测试节拍和异常分类。
样品与治具验证
使用正常样品及已知故障样品检查连接、阈值和重复性。
形成操作流程
形成上料、执行、判定、日志与维护说明。
提交测试规格
先说明内存条规格与测试要求
填写后自动生成咨询摘要，便于技术人员推荐合适设备、治具和配套服务。
FAQ
常见问题
OS测试是不是等同于内存读写功能测试？
不是。OS测试主要检查开路、短路和电气连接问题；容量、速率训练、读写压力和长期稳定性属于不同测试范围。
DDR3和DDR4可以共用一套治具吗？
需要根据两种内存条的插槽、引脚和电气条件确认。技术人员会根据实际规格说明治具能否共用。
可以对接扫码、日志或产线系统吗？
可以根据需要提供扫码、结果导出、日志和产线系统连接服务。请同时提供现有流程、数据格式和节拍要求。
