IMAGE & DATA ACQUISITION
FPGA 图像与高速数据采集卡
面向 MIPI、LVDS、HDMI、V-by-One、ADC 等采集链路，支持接口适配、带宽评估和验证方案咨询。
- 摄像头与显示链路
- 多路同步与聚合
- 高速数据转发
需求输入
FPGA
可用方案
01 / 需求入口
按采集场景选择
02 / 路径与依据
典型采集数据链
- 01Sensor / ADC
- 02接口接收
- 03FPGA 缓存与处理
- 04PCIe / 以太网 / SFP
- 05显示或存储
相关流程图

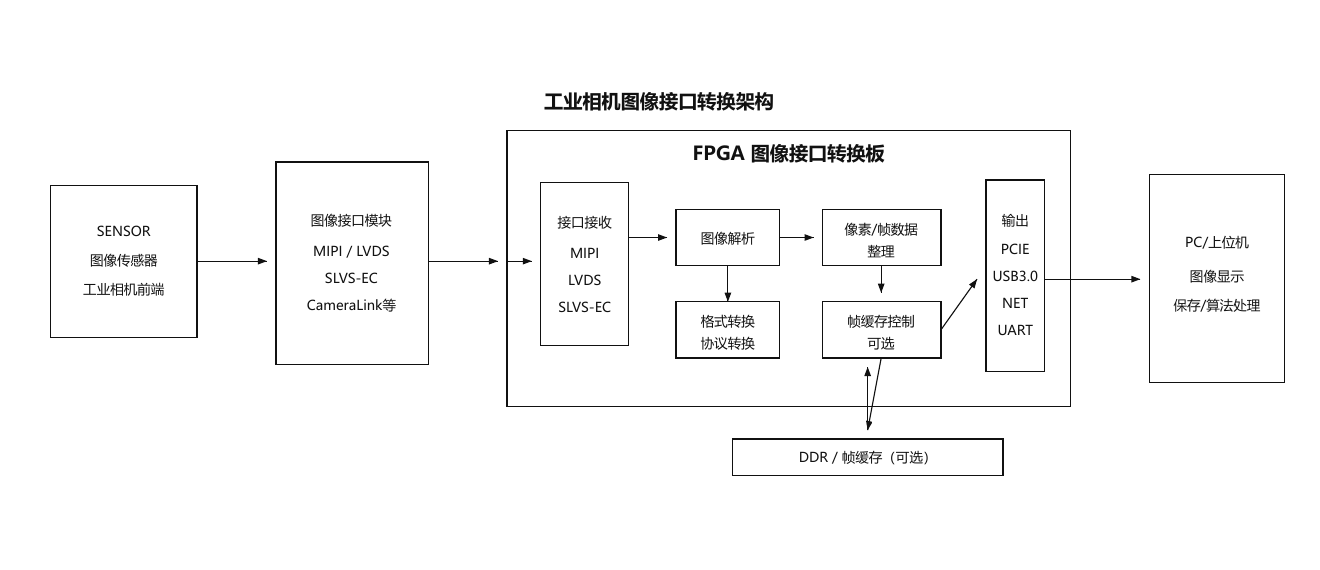

工业相机图像接口转换架构
依据公司工业相机转换方案整理：相机图像进入接口模块后，由FPGA解析和转换，再通过常用高速接口送到电脑。
图像输入 图像传感器 相机输出原始图像数据
接口适配 接口模块 连接MIPI、LVDS、SLVS-EC等接口
图像处理 FPGA解析转换 恢复画面并转换数据格式
稳定传输 帧缓存 需要时暂存连续图像
数据传输 高速输出 通过PCIe、USB3.0或网口输出
使用结果 电脑或主控 显示、保存或继续分析
为了更准确地推荐方案，建议您提供：信号来源、接口定义、分辨率或采样率、输出方式和连续工作时间。
输入条件接口、路数、分辨率/采样率、位宽与时钟方式
链路核算连续数据率、帧间隙、缓存深度和输出带宽
验证依据真实连接条件、测试项目、日志或波形记录
交付选择标准板快速验证，或按接口、尺寸和环境要求定制
可交付内容 根据项目阶段选择合适的交付方式
按路数、缓存和输出方式提供FPGA工程与接口适配。
根据项目范围提供示例程序、SDK或上位机配合。
03 / 合作案例
相关项目经验
浙江某实验室
高速微弱电流信号采集
- 项目需求
- 信号持续时间短、强弱范围大，普通采集方式难以兼顾速度和微弱信号识别。
- 明德扬支持
- 围绕高速采集、信号调理和数据读取链路提供FPGA方案支持。
- 实现方向
- 让短时间出现的微弱信号能够被稳定采集并交给后续系统处理。
中科院等离子所
多通道X射线探测成像支持
- 项目需求
- 大量探测通道需要同时接收微弱信号，并把结果整理成可用于成像的数据。
- 明德扬支持
- 围绕多通道信号接收、同步采集和数据汇聚提供FPGA板卡与方案支持。
- 实现方向
- 帮助探测信号按通道有序采集，为后续成像和分析提供数据基础。
深圳某科技公司
高速芯片测试仪项目支持
- 项目需求
- 测试设备需要测量高速信号，并让多台设备在同一时间基准下协同工作。
- 明德扬支持
- 围绕高速信号测量和GPS授时同步提供FPGA项目支持。
- 实现方向
- 让高速测试数据和设备时间保持一致，便于统一记录与判断。
06 / 选择建议
标准产品还是定制方案
07 / 常见问题
评估前常见问题
现有标准板卡和定制方案应该怎么选？
接口、尺寸和性能能够匹配时，优先使用标准板卡缩短验证周期；有特殊接口、结构、环境或批量要求时，再评估定制方案。
提交需求后多久可以得到回复？
工作时间内会尽快由产品顾问联系。技术评估时间取决于接口、带宽、交付内容和资料完整度。
可以先做样机验证再决定批量吗？
可以。通常先确认需求和验收条件，再确定标准板验证、样机开发或小批量交付路径。
08 / 需求提交
提交采集链路需求
填写输入接口、路数、数据率和输出方式，我们将结合现有板卡给出建议。
