SLVS-EC CAMERA ACQUISITION

SLVS-EC 相机采集与 FPGA 图像转换方案

面向 IMX472、IMX492 等 SLVS-EC 图像传感器,完成高速接收、图像整理以及向 MIPI、PCIe 等后级接口转换。

  • 相机接口先确认
  • 时间与数据顺序可验证
  • 采集到输出整链路评估
需求输入
FPGA
可用方案

01 / 需求入口

客户最常遇到的四类问题

02 / 路径与依据

从图像传感器到后级设备的完整路径

  1. 01SLVS-EC 传感器
  2. 02高速通道接收
  3. 03行帧与像素整理
  4. 04FPGA 缓存处理
  5. 05目标接口转换
  6. 06显示、算法或存储
相关流程图

SLVS-EC图像怎样完成接收与转换

依据IMX472、IMX492采集方案整理:第一颗FPGA接收SLVS-EC图像,经LVDS传输后,由第二颗FPGA转换为MIPI图像。

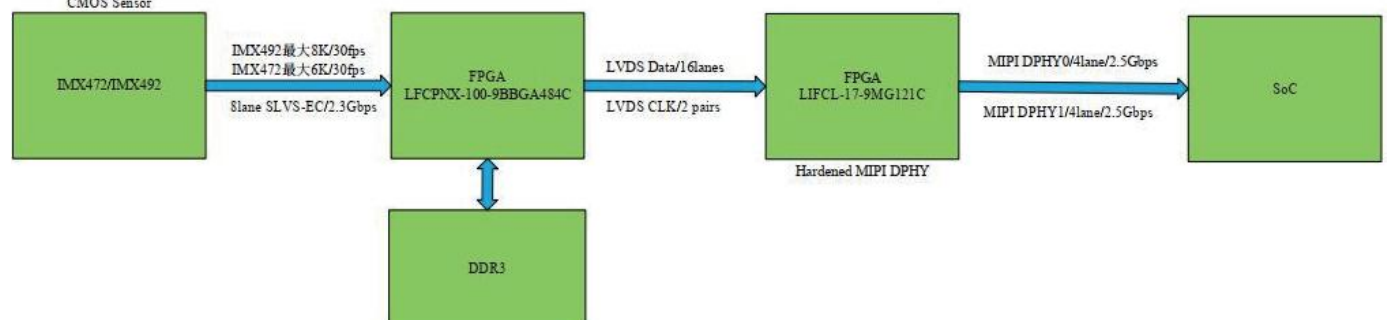

IMX472或IMX492图像传感器经过两颗FPGA完成SLVS-EC接收、LVDS传输和MIPI输出的总体架构
总体连接关系:图像传感器先进入接收FPGA,再通过LVDS送到转换FPGA,最后以MIPI连接SoC。

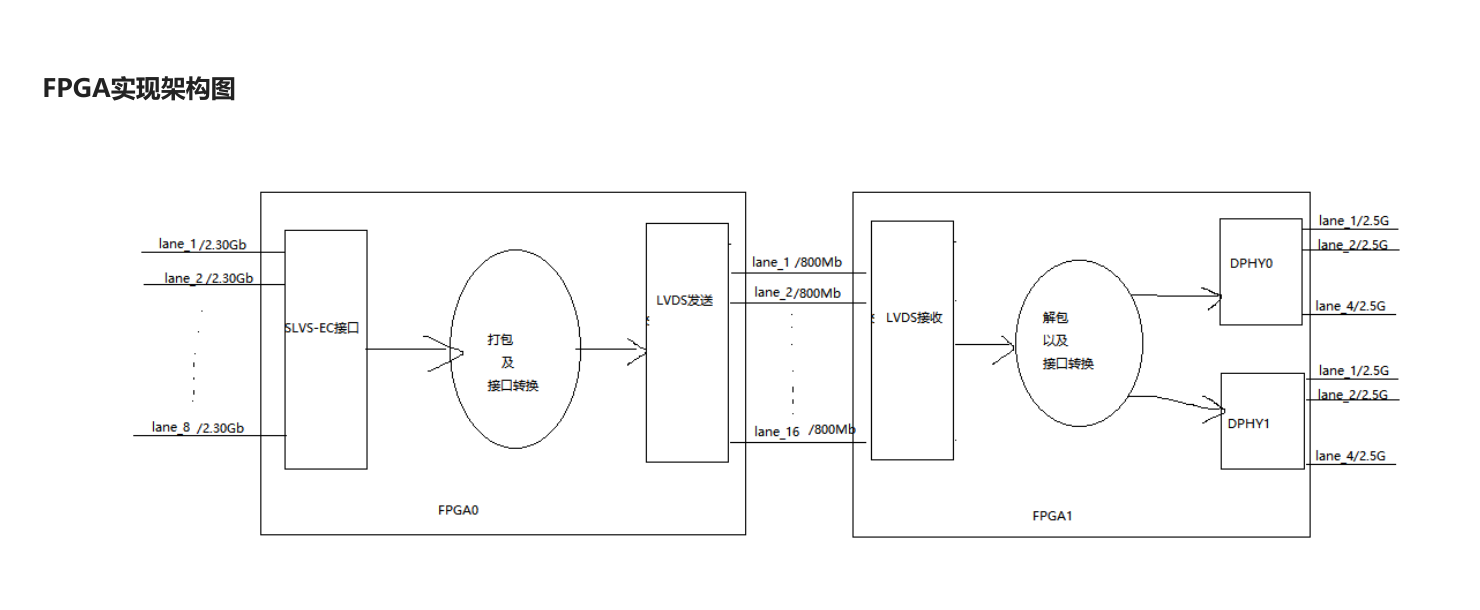

SLVS-EC双FPGA实现架构:FPGA0接收并打包数据,FPGA1解包并转换为MIPI D-PHY输出
双FPGA数据路径:前级负责接收和打包,后级负责解包与接口转换。
图像输入 图像传感器 IMX472、IMX492输出高速图像
高速接收 FPGA0 接收SLVS-EC并整理图像数据
板间传输 LVDS链路 把图像和时钟送到下一处理级
格式转换 FPGA1 恢复画面并转换为MIPI格式
使用结果 SoC或主控 显示、存储或进行图像分析

为了更准确地推荐方案,建议您提供:图像传感器型号、接口资料、分辨率、帧率、位宽和希望连接的后端设备。

通俗理解SLVS-EC 像一组并行高速车道,把相机画面快速送出;FPGA 负责把各车道的数据按正确顺序重新拼成完整画面。
接入前准备提供传感器型号、SLVS-EC 通道与速率、连接器、时钟、图像格式和希望转换的目标接口。
链路重点既要接收每条高速通道,也要确认行帧边界、像素顺序、缓存余量和后级输出带宽。
验证结果用真实图像检查画面完整性、颜色与像素顺序、多路同步、长时间稳定性和异常恢复。
可交付内容 根据项目阶段选择合适的交付方式
传感器接收

按IMX472、IMX492等器件资料完成SLVS-EC高速接收。

双FPGA转换

前级接收与打包,经LVDS传输后由后级转换为MIPI D-PHY。

整链路验证

用真实传感器和后端主控检查图像、同步和持续运行。

06 / 选择建议

标准产品还是定制方案

标准产品进入产品中心

接口和性能可匹配时,用现有板卡快速完成原型和链路验证。

07 / 常见问题

评估前常见问题

现有标准板卡和定制方案应该怎么选?

接口、尺寸和性能能够匹配时,优先使用标准板卡缩短验证周期;有特殊接口、结构、环境或批量要求时,再评估定制方案。

提交需求后多久可以得到回复?

工作时间内会尽快由产品顾问联系。技术评估时间取决于接口、带宽、交付内容和资料完整度。

可以先做样机验证再决定批量吗?

可以。通常先确认需求和验收条件,再确定标准板验证、样机开发或小批量交付路径。

08 / 需求提交

提交 SLVS-EC 相机采集需求

请提供传感器型号、SLVS-EC 通道数与速率、分辨率、同步要求和希望转换的输出接口。
