ANALOG DATA ACQUISITION

AD 数据采集板卡与 FPGA 采集方案

把电压、电流、传感器等模拟信号稳定转换成电脑可保存、可分析的数字数据。

  • 从低速多通道到高速采集
  • 采集、缓存与传输一起评估
  • 支持标准子卡与配套方案
需求输入
FPGA
可用方案

01 / 需求入口

先说明您要采集什么信号

02 / 路径与依据

一条采集链路是怎样工作的

  1. 01传感器或模拟信号
  2. 02信号调理
  3. 03AD 转换
  4. 04FPGA 整理与缓存
  5. 05网口或 PCIe 传输
  6. 06电脑显示与保存
相关流程图

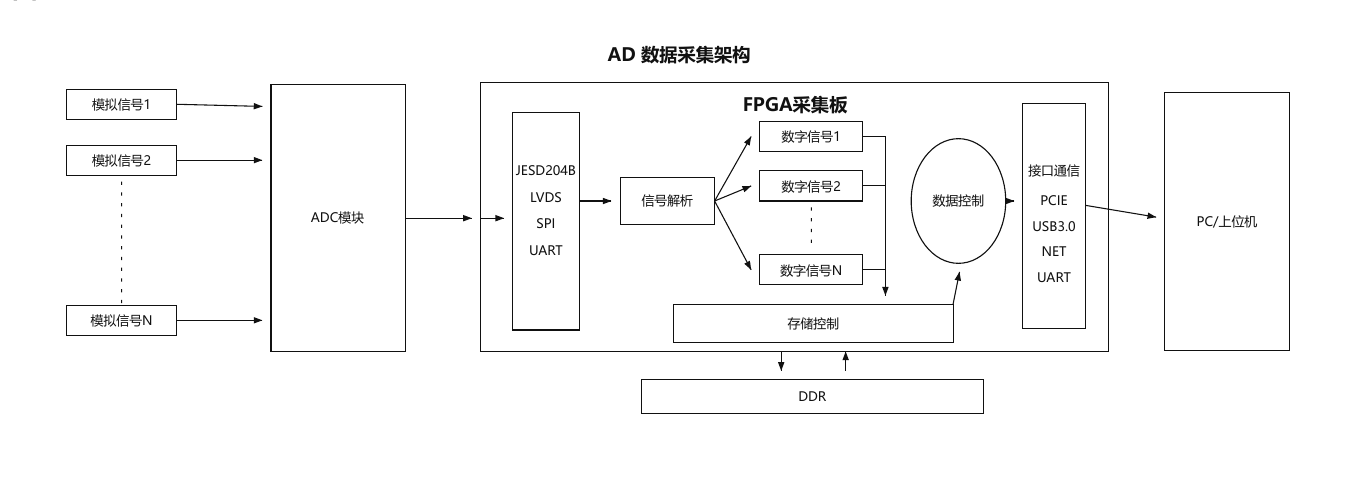

AD数据采集与上位机传输架构

依据公司采集方案整理:多路模拟信号先经过ADC采样,FPGA完成通道整理和缓存,再送到电脑显示与保存。

AD数据采集架构:多路模拟信号经ADC模块进入FPGA采集板,通过DDR缓存和PCIe、USB3.0、网口或串口发送至上位机
公司AD数据采集架构:模拟信号经过ADC采样后,由FPGA完成解析、缓存和接口传输。
信号输入 模拟信号 传感器或仪器输出电压
完成采样 ADC模块 把模拟信号转换为数字采样值
数据整理 FPGA采集板 识别通道并整理有效数据
稳定传输 DDR缓存 暂存高速或连续采样数据
数据传输 输出接口 PCIe、USB3.0、网口或串口
使用结果 电脑或主控 显示、保存和进一步分析

为了更准确地推荐方案,建议您提供:通道数、信号范围、采样速度、精度、触发方式和输出接口。

通俗理解AD 相当于“翻译器”,把连续变化的电信号翻译成电脑能处理的数字。
选型先看通道数决定同时接多少路,采样率决定看得多快,位数影响能够分辨的细节。
整机还要看输入范围、连接方式、持续采集时间和输出接口会共同影响最终方案。
验收建议用真实信号测试波形、通道一致性、长时间稳定性和数据是否连续。
可交付内容 根据项目阶段选择合适的交付方式
采集子卡

按通道、采样率和位宽选择现有ADC功能模块。

主板组合

匹配FMC或GPIO主板,完成缓存与上位机传输。

完整采集链路

有特殊触发、同步、结构或软件要求时评估定制。

06 / 选择建议

标准产品还是定制方案

标准产品进入产品中心

接口和性能可匹配时,用现有板卡快速完成原型和链路验证。

07 / 常见问题

评估前常见问题

现有标准板卡和定制方案应该怎么选?

接口、尺寸和性能能够匹配时,优先使用标准板卡缩短验证周期;有特殊接口、结构、环境或批量要求时,再评估定制方案。

提交需求后多久可以得到回复?

工作时间内会尽快由产品顾问联系。技术评估时间取决于接口、带宽、交付内容和资料完整度。

可以先做样机验证再决定批量吗?

可以。通常先确认需求和验收条件,再确定标准板验证、样机开发或小批量交付路径。

08 / 需求提交

提交 AD 采集需求

请说明信号类型、通道数、采样率、位数、输入范围和希望连接的上位机接口。
