从开发板到固件，MIPI聚合DEMO怎么搭？

了解多路MIPI摄像头聚合DEMO的开发板、FPGA固件、CSI接收同步和主控输出方案。

一个MIPI多路视频聚合DEMO，通常由多路摄像头输入、FPGA开发板、MIPI CSI接收与发送接口、聚合固件、主控接收端以及调试状态组成。它的作用是将多路MIPI摄像头接入、同步、画面组织和输出方式放到可观察的开发环境中，帮助项目在正式硬件设计前核对关键参数。

多路MIPI SENSOR接入FPGA开发板后，各路MIPI CSI接收模块完成lane对齐、包解析和像素流恢复。FPGA固件再根据相机数量、分辨率、帧率和目标输出方式执行同步聚合、画面排列、拼接、多画面组合或分组输出。CSI发送模块将整理后的MIPI视频交给主控，主控继续负责SENSOR配置、显示、存储或后端处理。

DEMO搭建时的关注点

先确认单路MIPI输入的图像格式和接收状态，再增加摄像头通道并检查同步关系、画面布局和输出帧率，是较清晰的验证方式。主控可统一管理相机初始化、工作模式和触发节拍；FPGA侧集中处理视频数据接收、同步与输出。不同相机型号或不同工位的图像，也可通过画面排列或独立分组满足后端使用需求。

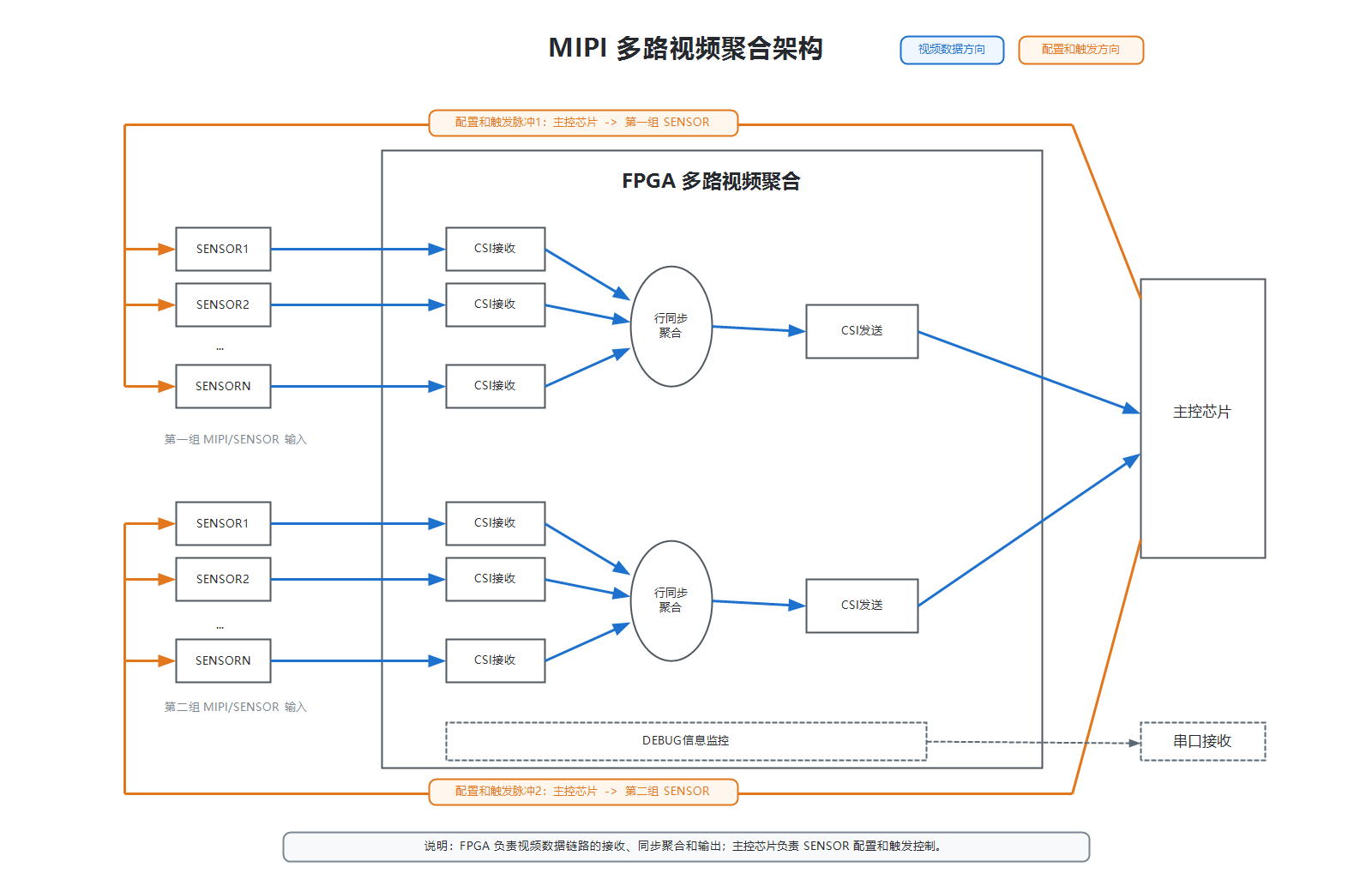

图1：开发板、FPGA固件、多路MIPI输入和主控输出共同组成聚合DEMO。

状态监控与参数准备

FPGA中可输出通道状态、帧同步、错误计数和工作模式等DEBUG信息，便于将问题定位到SENSOR输出、MIPI CSI接收、同步聚合、输出链路或主控接收侧。项目评估前建议准备摄像头路数、分辨率、帧率、像素格式、MIPI lane数、传输速率、聚合布局、输出路数以及主控CSI能力，并核对总带宽、缓存和板级接口。

搭建DEMO时还可将每路相机的编号、接口位置、触发方式和预期画面区域提前明确。完成单路接收后，逐步扩展至多路MIPI输入并观察同步、画面组织与输出状态，能够让硬件、固件和主控软件的联调节奏更有依据。若输出格式或分辨率需要调整，也可以在开发板阶段先验证，再进入正式硬件设计。

这样可将多摄像头项目的接口规划、带宽核算和画面布局放在同一平台上进行确认。 也方便后续维护。 并支持后续扩展。 稳定运行。

可参考多路MIPI聚合方案、四路MIPI相机聚合带宽预算和多路MIPI相机同步验收方法进一步评估。
