四路MIPI摄像头聚合前怎样算带宽？分辨率、帧率和像素格式缺一不可 | 明德扬FPGA
多路MIPI摄像头能否聚合，首先取决于每路有效数据量和输出通道能力。只看“4K”或“4路”无法判断，必须把分辨率、帧率、像素格式、协议开销和并发方式放在一起计算。
多路MIPI摄像头能否聚合，首先取决于每路有效数据量和输出通道能力。只看“4K”或“4路”无法判断，必须把分辨率、帧率、像素格式、协议开销和并发方式放在一起计算。
带宽估算先收集三组数据
关注点1：每路有效宽高、帧率和像素位数
关注点2：四路是否同时连续输出、是否需要完整保帧
关注点3：输出采用MIPI、PCIe、网口还是其他接口
*图：计算单路、汇总并发量、加入开销、核对输出、预留余量。*

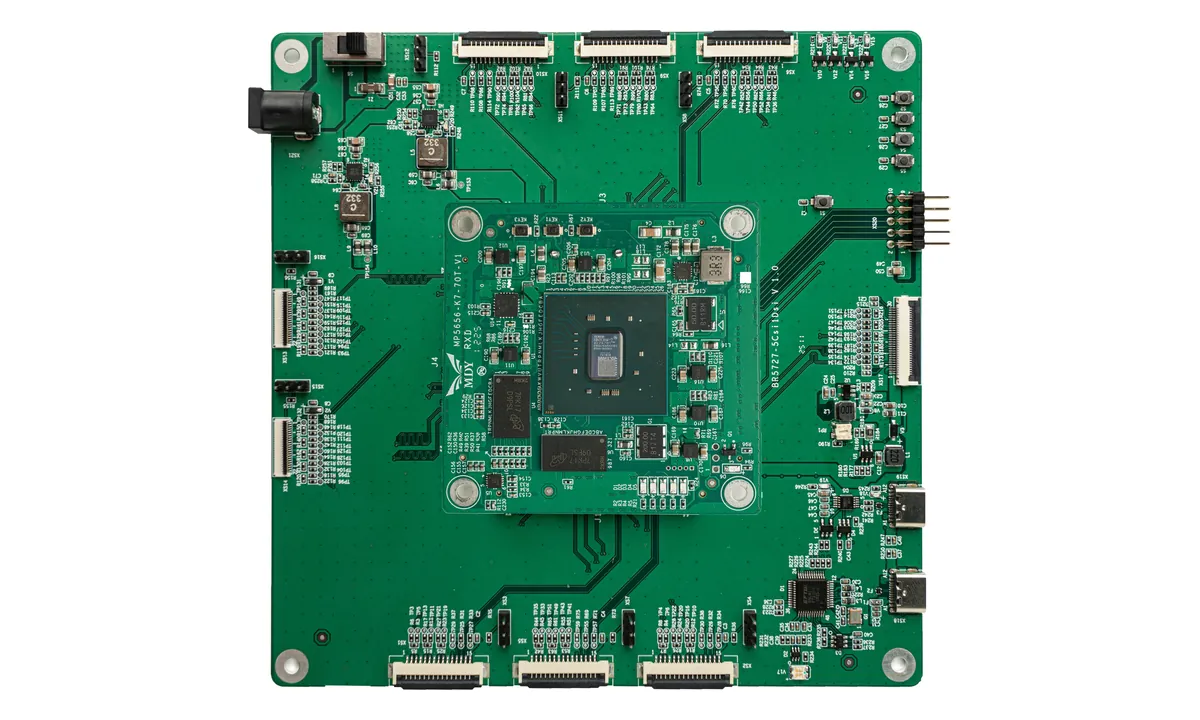

*图：CP9156-27多路MIPI开发板，用于了解板卡与主要接口形态。*
先算有效像素数据
单路基础数据量可由宽×高×帧率×每像素位数估算。RAW10、RAW12、YUV422或RGB的每像素数据不同，不能仅用分辨率比较。
为什么还要留余量
协议包头、空白区处理、缓存调度和输出包格式都会占用带宽。设计值若刚好等于理论有效数据量，时钟偏差或短时突发就可能造成溢出。
CP9156-27适合怎样验证
CP9156-27提供多路MIPI输入与MIPI输出，可用于多摄像头接入、缓存和聚合路径验证。具体路数、速率与格式需要按目标Sensor和后端接口评估。
用一个简单例子理解预算
假设四路摄像头参数完全相同，汇总有效数据量大约是单路的四倍；如果其中一路提高帧率，汇总量也会随之增加。计算时还要区分Sensor在线路上的传输位数和聚合后保存的像素位数，两者不一定相同。
输出链路建议按持续可用带宽而不是接口理论峰值评估，并给缓存刷新、包头和主机停顿留出余量。预算表应随Sensor模式变化同步更新。
选型结论
多路MIPI聚合应先完成逐路数据量和输出能力预算，再决定缓存与输出方式。带宽不足不能依靠增加FIFO从根本上解决。
