AD9653功能检查：上电、接线、PCIe识别与软件波形
介绍AD9653采集系统从上电接线、PCIe设备识别、单通道波形到八通道显示、DMA接收和数据保存的检查顺序。
一套AD9653采集系统从板卡上电到文件保存，涉及模拟输入、FPGA、PCIe、驱动和上位机软件。开展AD9653功能检查时，按“外观与供电—设备识别—单通道波形—多通道显示—分析与保存”的顺序逐项确认，能更快建立可靠的使用基线，也便于团队记录每个环节的状态。
上电前先检查板卡与连接
先确认AD9653采集模块与FPGA底板方向正确、板间连接器安装到位，PCIe板卡固定牢靠，电源和散热满足硬件要求。同轴线、时钟线与其他接口应根据丝印和硬件说明核对，重点检查接头是否松动、线缆是否磨损。完成外观与接线检查后，再按照系统规定顺序上电，观察指示灯和硬件状态。

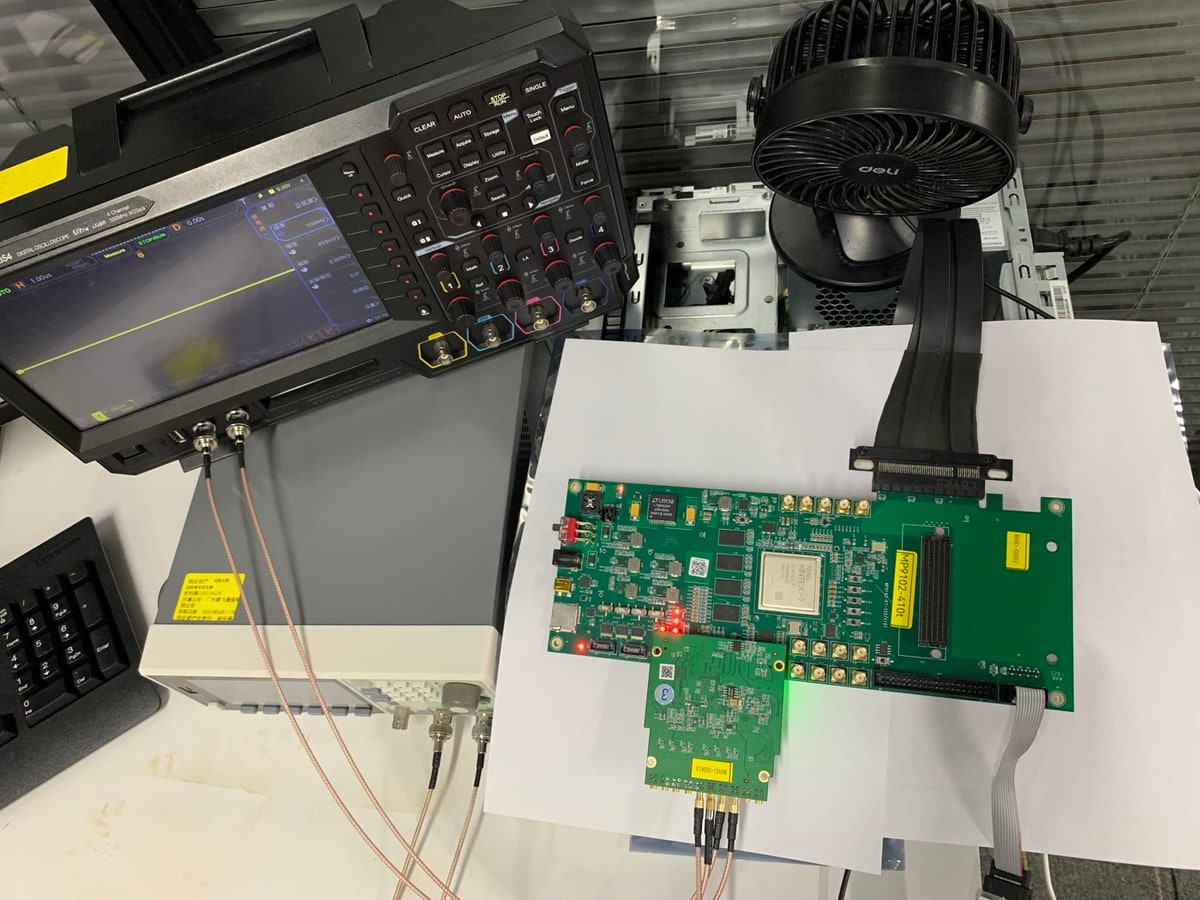

图1｜AD9653模块、FPGA底板和仪器组成的实测环境，可逐项核对连接与输入信号。
电脑端确认设备、驱动和数据模式
启动电脑和软件后，先查看PCIe设备是否被识别、驱动是否正常、FPGA状态是否可读取。接着可使用FPGA测试数据确认后端传输路径，再切换到真实ADC数据，检查AD9653采样时钟、模拟输入和通道映射。两种模式分别覆盖数字链路与实际信号链路，按顺序使用有助于缩小调试范围。
用已知正弦信号检查单通道
从一个输入接口开始，接入频率和幅度已知的正弦信号，核对XS接口与软件CH编号。观察AD9653波形是否连续、周期是否稳定，并比较软件频率、峰峰值和信号源设置。若波形幅度与预期不同，可依次检查50 Ω条件、输入范围和软件换算；若出现削顶，可调低信号幅度后重新观察。

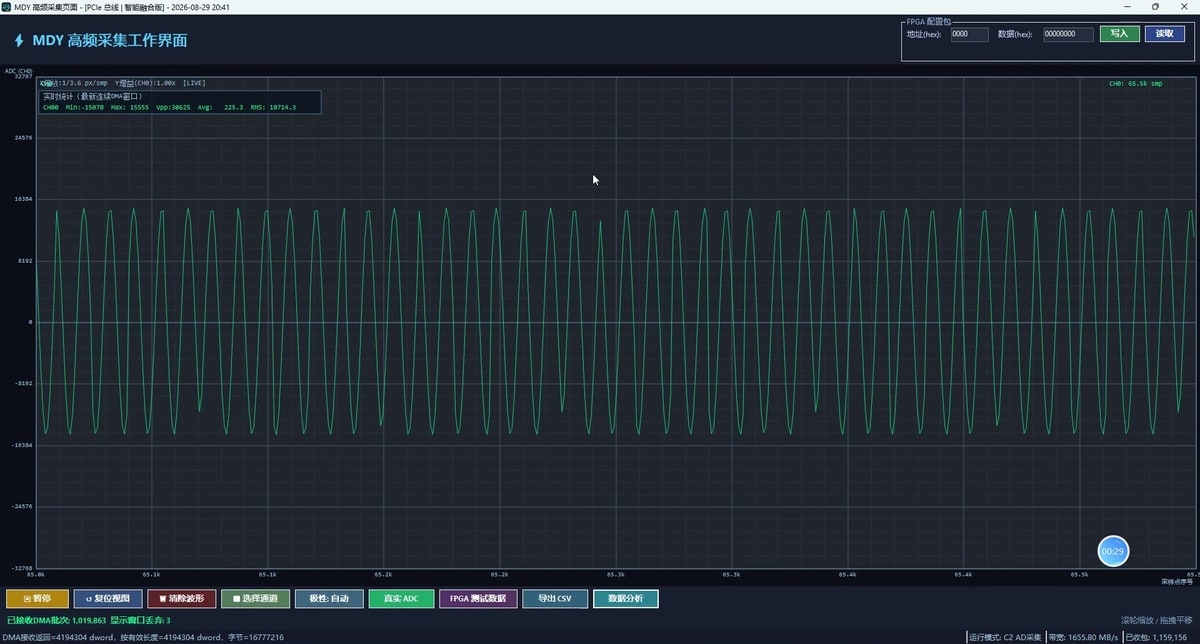

图2｜AD9653软件中的实时波形和统计值，可用于核对单通道采样结果。
从单通道扩展到八通道与保存
单路检查完成后，逐步增加输入并建立XS1至XS8与CH0至CH7对应表。多路同源时，可在共同时间轴上比较波形相对位置和幅度。随后进行短时间PCIe DMA接收，查看FIFO状态、异常计数、累计数据量，并导出一段原始采样数据。若项目要求连续保存，再结合目标主机和SSD条件逐步增加运行时间。
留下一份可复核的检查记录
建议记录AD9653模块与FPGA底板版本、软件版本、采样率、输入频率与幅度、通道数、运行时长、截图和导出文件。每个检查项写明测试条件、预期现象和实际结果，后续更换电脑、线缆或软件时便能快速对照。这样AD9653功能检查形成从硬件到数据的完整记录，也为性能测试与长期运行验证提供起点。
