AD9653测试环境怎么搭？信号源、示波器、板卡与电脑
说明AD9653测试环境中信号源、示波器、采集模块、FPGA底板、PCIe电脑和软件的作用、接线与验证顺序。
搭建AD9653测试环境，可以从一条清晰的最小链路开始：信号源、同轴线、AD9653采集模块、FPGA PCIe底板、电脑与采集软件。示波器作为独立测量参考，帮助核对输入信号的频率、幅度和端接状态。先完成单通道验证，再扩展到8通道同步、FFT和连续保存，调试过程会更高效。
每台设备在链路中负责什么
信号发生器提供频率和幅度已知的正弦波；示波器独立观察信号源输出；AD9653完成16位模数转换；FPGA接收、对齐、缓存并整理多路数据；PCIe把数据送入电脑内存；上位机软件负责通道选择、波形显示、FFT分析和数据导出。明确分工后，AD9653测试中出现的现象可以沿链路逐段核对。

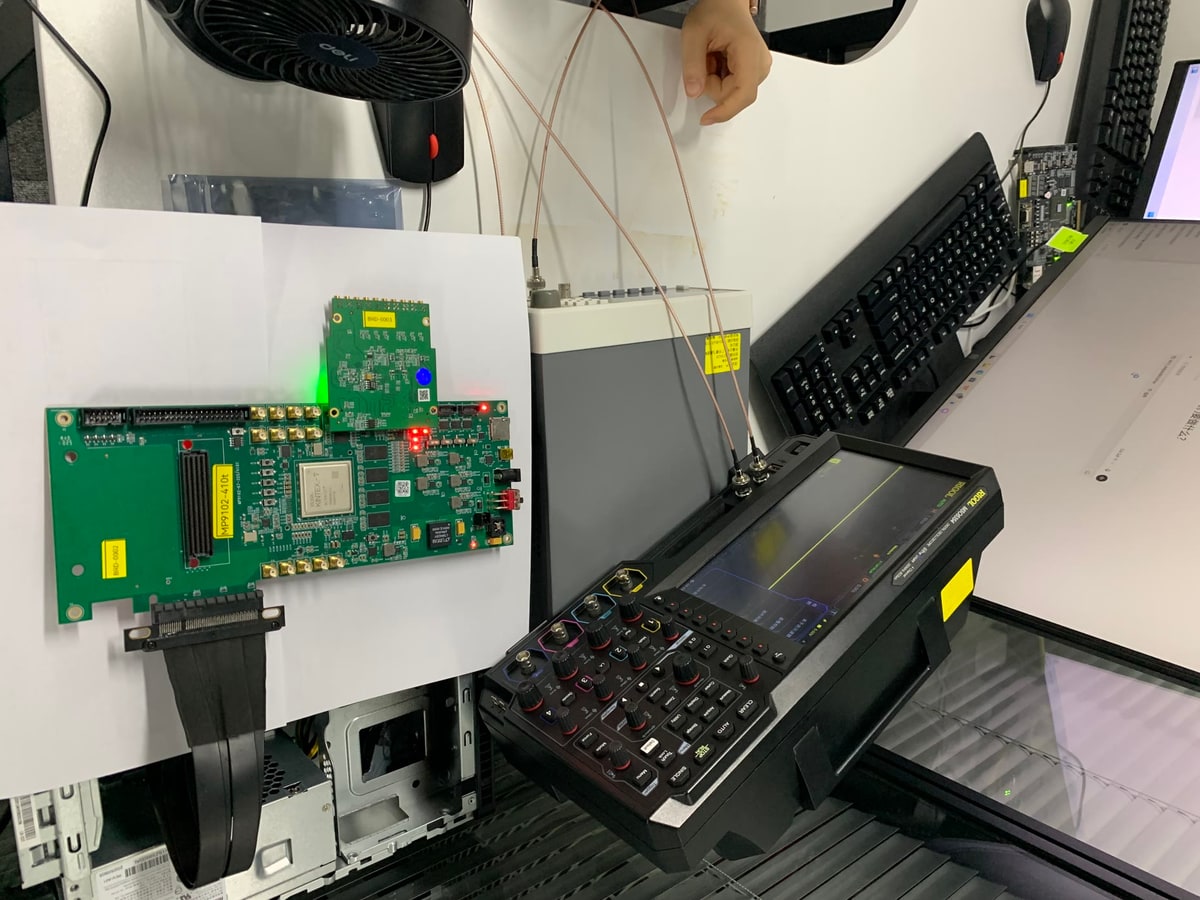

图1｜AD9653模块、FPGA底板、信号源、示波器和电脑共同组成测试环境。
为什么先使用已知正弦信号
真实传感器信号往往同时包含噪声、偏置和多种频率成分。首次联调选用已知频率、已知幅度的正弦波，能够快速核对AD9653软件中的周期、峰峰值和频率。幅度可从较小值开始，再结合信号源50 Ω设置、采集端输入范围和示波器读数逐步调整，找到稳定且清晰的显示条件。
推荐的搭建与上电顺序
先检查AD9653模块与FPGA底板的安装方向、供电和PCIe插槽；启动电脑后确认驱动和采集设备已识别；随后只连接一路已知信号，核对XS接口与软件CH编号；波形稳定后逐路增加输入。最后再进行8通道总览、单通道测量、FFT频谱和原始数据保存测试。

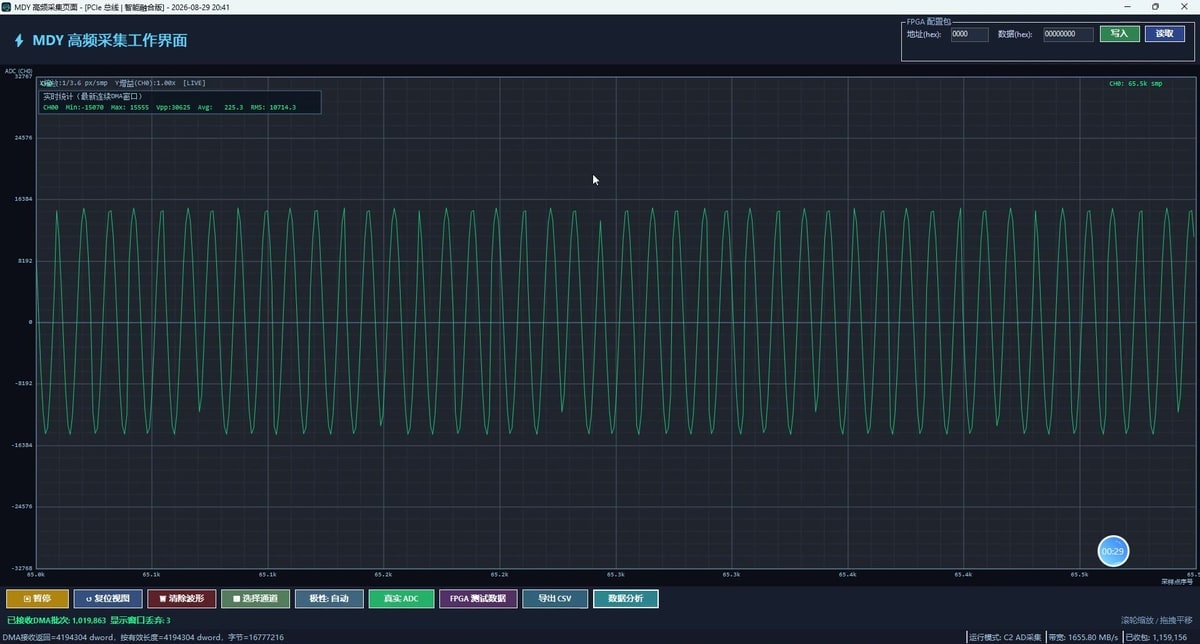

图2｜AD9653单通道波形可与信号源设置、示波器读数进行交叉核对。
示波器和采集软件怎样交叉检查
示波器从独立仪器角度观察输入，AD9653软件展示经过ADC、FPGA与PCIe链路后的数据。两边采用一致的阻抗、探头或线缆条件后，可以比较主要频率、幅度范围和波形形状。由于带宽、采样方式和测量算法不同，读数存在合理差异；把双方设置一起记录，更方便后续复测和分析。
测试记录应包含哪些内容
建议保存测试全景、接线表、信号源参数、示波器参考、AD9653软件截图和原始导出文件，同时记录通道数、采样率、输入范围、测试时长与电脑配置。完整记录能让团队成员在相同条件下复现AD9653测试结果，也能为后续多通道同步、算法开发和长期采集提供可追踪基线。
