AD9653单通道波形怎么看？幅度、频率与测量入门
介绍AD9653单通道波形的横轴、纵轴、峰峰值、平均值、RMS、频率、削顶和偏置，并给出基础采集验证顺序。
AD9653单通道波形是熟悉高速采集平台最直观的入口。软件横向表示采样点或时间，纵向表示数字码值或换算后的电压；一条连续曲线，就是AD9653在一系列采样时刻记录到的数据。先掌握幅度、频率、偏置和削顶的含义，再进入多通道同步和FFT分析，整个AD9653采集流程会更容易理解。
先读懂横轴、纵轴和采样率
横轴可以按采样点显示，也可以根据采样率换算成时间。AD9653最高采样率为125 MSPS，在125 MSPS设置下，相邻采样点的理论时间间隔约为8 ns。纵轴对应16位采样数据，软件可结合输入范围把码值换算为电压。放大、缩小和拖动画面用于观察局部细节，不会改变已经取得的AD9653原始数据。

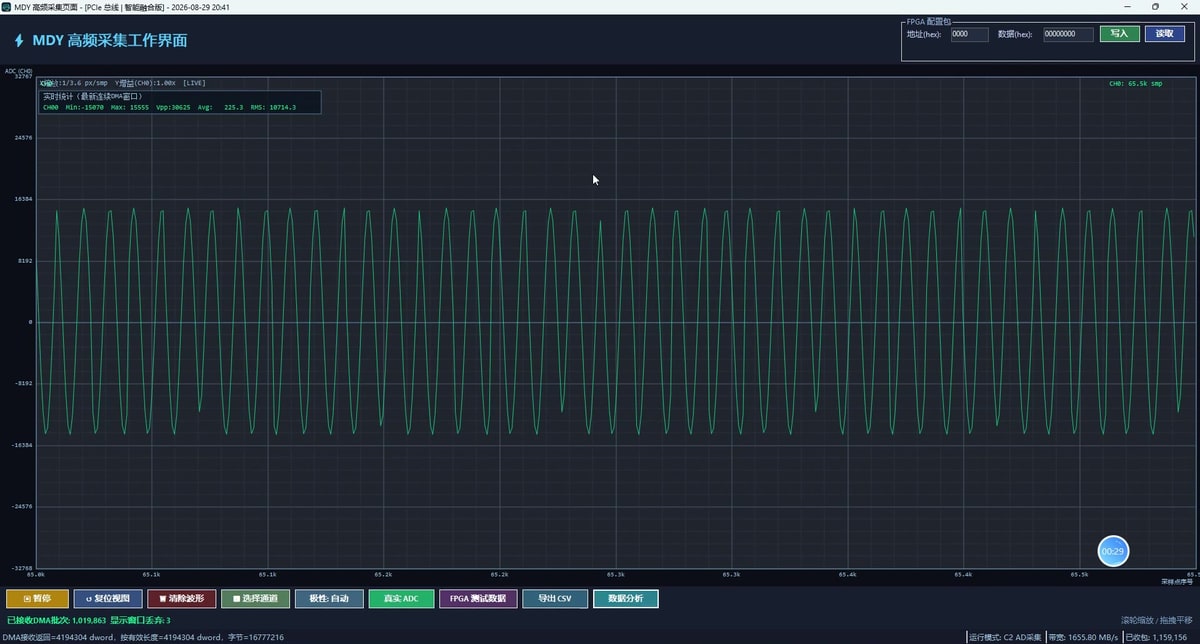

图1｜AD9653单通道实时波形：界面同时显示最大值、最小值、峰峰值、平均值和RMS。
最大值、峰峰值和RMS分别看什么
最大值与最小值反映当前数据段的上下边界；峰峰值Vpp是两者之差，适合观察信号摆幅；平均值可帮助判断直流偏置；RMS有效值常用于描述交流信号强度；频率表示波形每秒重复的次数。查看AD9653波形时，建议把这些指标与信号源设置、输入范围和50 Ω负载条件一起记录，后续复测时更方便比较。
从波形形状判断输入状态
正常正弦波应当连续、周期稳定，峰顶和谷底保持自然弧度。波峰或波谷出现平顶时，可依次调整信号源幅度、衰减和AD9653输入范围；零输入时的轻微抖动，可结合接地、线缆、前端噪声与环境干扰综合观察；波形整体偏离中心时，则可核对信号直流分量、输入耦合和软件换算参数。这样的检查顺序有助于快速找到最合适的采集设置。

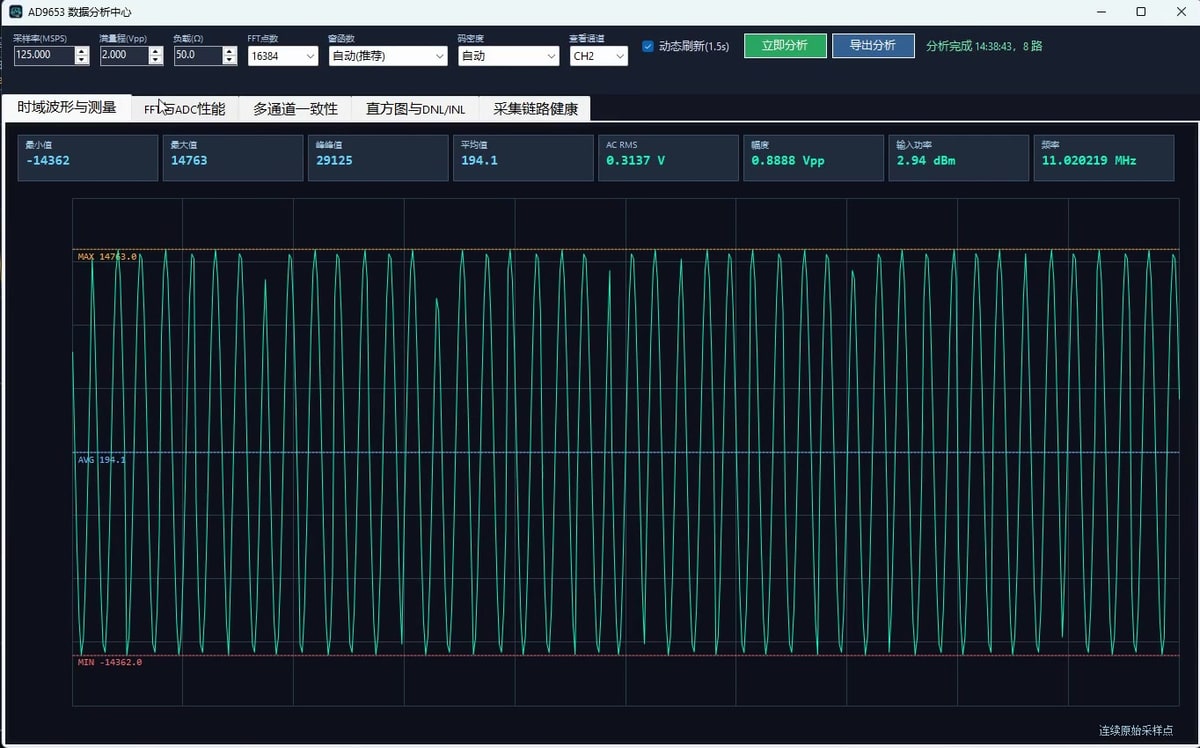

图2｜AD9653时域分析界面可在同一窗口查看波形、幅度、RMS、输入功率和频率。
频率读数为什么要与时钟一致
软件按照设定采样率把采样点间隔换算成时间，因此AD9653硬件采样时钟与软件参数需要保持一致。若使用125 MSPS采样，应在软件中选择对应速率，并让目标信号位于采集前端带宽和奈奎斯特条件允许的范围内。这样得到的周期、频率和FFT结果才能使用同一时间基准。
推荐的单通道验证顺序
先向一个输入端接入频率和幅度已知的正弦信号，核对XS接口与CH通道，再观察AD9653波形是否连续、幅度是否合适。随后读取Vpp、平均值、RMS和频率，并导出一小段数据重新绘图。屏幕显示、统计结果和导出数据能够相互对应时，就完成了AD9653单通道从信号输入、ADC采样到软件显示的基础验证，也为后续八通道同步采集建立了可靠基线。
