AD9653 16位125 MSPS是什么意思？分辨率与采样率详解
解释AD9653 16位量化、125 MSPS采样率和8 ns采样间隔，说明输入范围、噪声、奈奎斯特条件及FPGA后端带宽如何影响采集。
第一次看到“16位、125 MSPS”这组参数，很多人会把它理解成一个单独的性能数字。实际上，它包含两个不同维度：16位描述每个采样点记录得有多细，125 MSPS描述每个通道记录得有多快。对AD9653采集模块来说，只有把分辨率、采样率、输入范围和噪声一起看，才能判断它是否适合自己的信号。
16位表示什么？
16位ADC理论上可以把满量程输入范围划分为65536个数字刻度。以2 Vpp输入范围为例，理想情况下每个刻度约为30.5微伏。刻度越细，越有利于描述较小的电压变化。
但“16位”不等于实际测量结果一定有16位绝对精度。电源噪声、时钟抖动、前端放大器、PCB布线和输入信号质量都会影响有效表现。因此，选型时既要看AD9653的16位量化能力，也要关注整套采集链路。

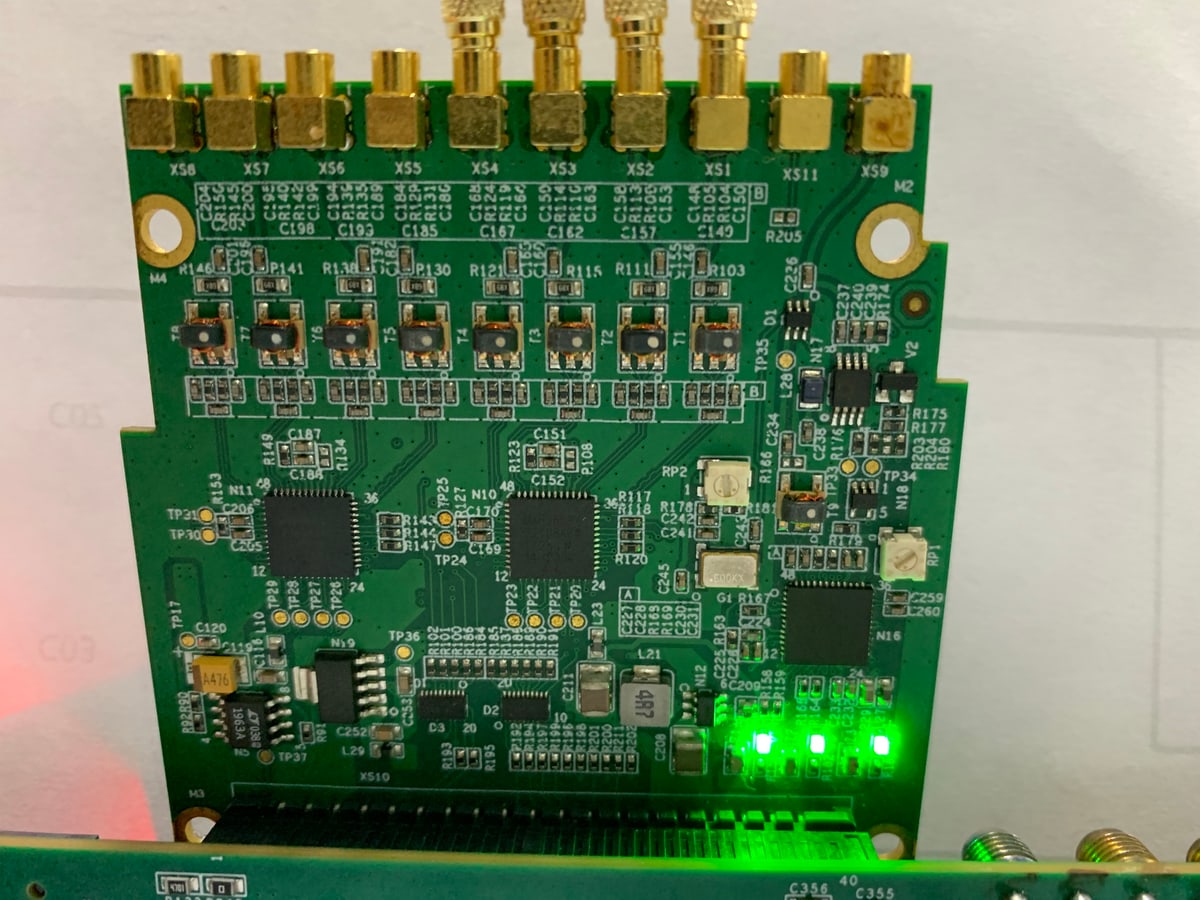

图1｜工作状态下的AD9653采集模块，两片ADC共同组成8通道采样前端。
125 MSPS表示什么？
125 MSPS表示单个通道每秒最多完成1.25亿次采样，相邻采样点的时间间隔约为8纳秒。采样率越高，在同样时间内获得的采样点越多，就越容易还原快速变化的信号。
需要注意，125 MSPS是采样速度，不等于可以无条件准确测量125 MHz信号。实际可用输入频率还受奈奎斯特条件、模拟输入带宽、滤波、时钟质量和信号幅度影响。工程上应根据目标信号频率留出余量。
16位和125 MSPS为什么要一起看？
可以把高速采集理解成拍摄运动物体：采样率决定“每秒拍多少张”，位数决定“每张记录多少层次”。只有速度和细节同时满足要求，波形才既跟得上变化，又能保留足够的幅度信息。
AD9653把四通道、16位、最高125 MSPS集成在一颗芯片中；两片AD9653组合后，可形成8通道采集前端。若8路都以最高速率输出，后端FPGA、PCIe和存储还必须能够承接相应数据量。

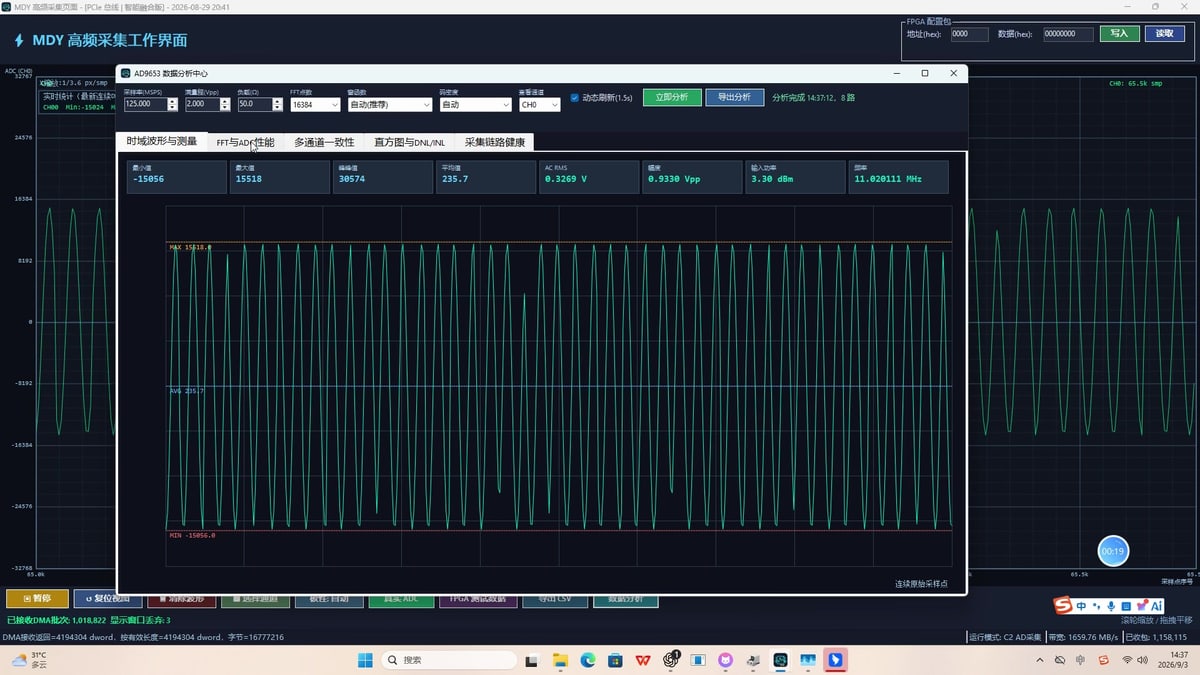

图2｜软件按125 MSPS设置显示单通道波形，并给出幅度、频率等测量结果。
软件里的参数应该怎样看？
测试画面中可以看到采样率、输入范围、负载、FFT点数和查看通道等设置。软件显示125 MSPS，只表示当前分析按这一采样率解释数据；输入范围和阻抗也必须与硬件及信号源一致，否则幅度读数可能产生偏差。
- 采样率：决定时间轴和频率分析的基础；
- 输入范围：要覆盖信号峰峰值，同时避免范围过大导致小信号利用的码值过少；
- 输入阻抗：50 Ω测试环境要与信号源和线缆匹配；
- 通道选择：确认软件通道与XS1至XS8的实际接线一致。
选型时最实用的判断方法
先说明信号的最高频率、典型幅度、通道数量和采集时长，再判断AD9653 16位125 MSPS采集方案是否合适。16位解决的是幅度分辨能力，125 MSPS解决的是时间分辨能力；真正可用的AD9653采集系统还要由模拟前端、时钟、FPGA、PCIe和软件共同完成。
