8通道、16 bit、125 MSPS是什么意思？MDY高速采集平台介绍
了解MDY AD9653八通道高速采集平台：每通道最高125 MSPS、16 bit量化，支持FPGA处理、PCIe传输、波形显示、FFT与原始数据导出。
很多人第一次看到“8通道、16 bit、125 MSPS”时，会觉得这是一串很难理解的参数。其实它要解决的问题很简单：现实世界里的电压、传感器和高频信号，怎样被快速、清楚地送进电脑？
电脑为什么不能直接读取模拟信号？
温度、压力、振动、超声、电流以及射频接收链路中的信号，通常都是连续变化的模拟信号。电脑擅长处理数字，却不能直接理解这些连续电压。
ADC可以把它理解成一台“给信号拍照的高速相机”：每隔很短的时间测量一次电压，再把测量结果变成数字。采得越快，越容易看清快速变化；记录得越细，越容易分辨小变化。

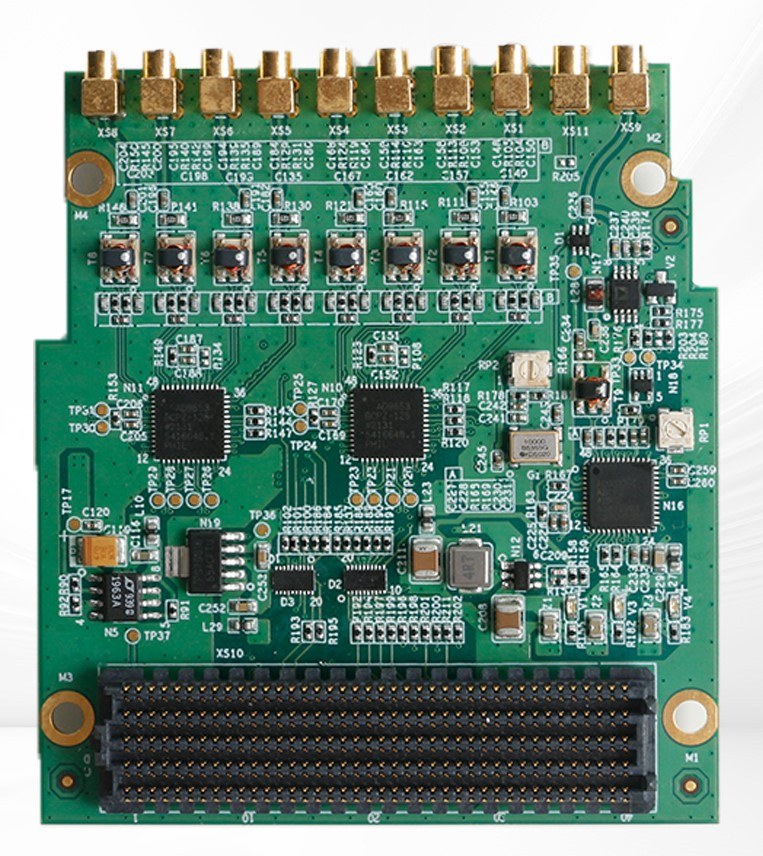

图1：AD9653采集模块。板上两片四通道AD9653组成8路采集能力。
三个数字分别代表什么？
8通道：可以同时接入8路模拟信号。比如阵列中的多个传感器、设备上的多个测试点，或者需要对比时间关系的多路信号。
16 bit：每个采样点可以用65536个数字等级表示。可以把它理解成一把刻度更密的尺子。不过，实际有效精度还会受到噪声、时钟和模拟前端影响，不能只看位数。
125 MSPS：每个通道每秒最多完成1.25亿次采样。它说明“拍照速度”很快，但能测多高频率还要同时考虑输入带宽和抗混叠设计。
一条信号进入电脑，要经过哪几步？
第一步，采样：外部信号通过接口进入AD9653采集模块，被转换为数字采样数据。
第二步，整理：Kintex-7 FPGA接收8路数据，完成通道整理、时钟衔接和数据状态管理。
第三步，传输：整理后的高速数据通过PCIe传到电脑，减少高速数据通路重复开发。
第四步，查看和分析：配套软件可以显示多路波形、切换通道、查看FFT，并导出原始数据继续交给MATLAB、Python或客户自己的算法。

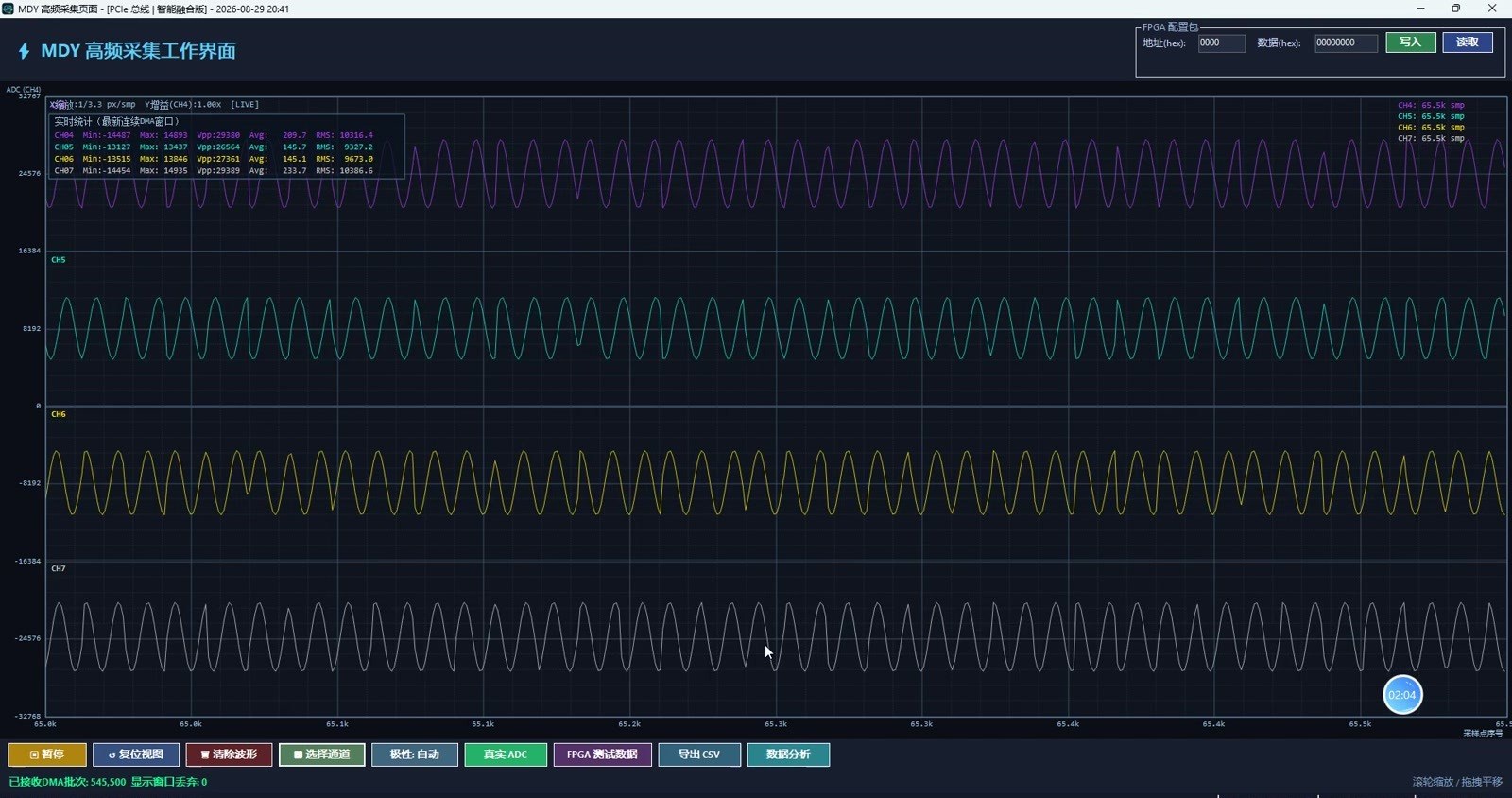

图2：四通道同步采集软件原生画面，四路波形清晰直观。

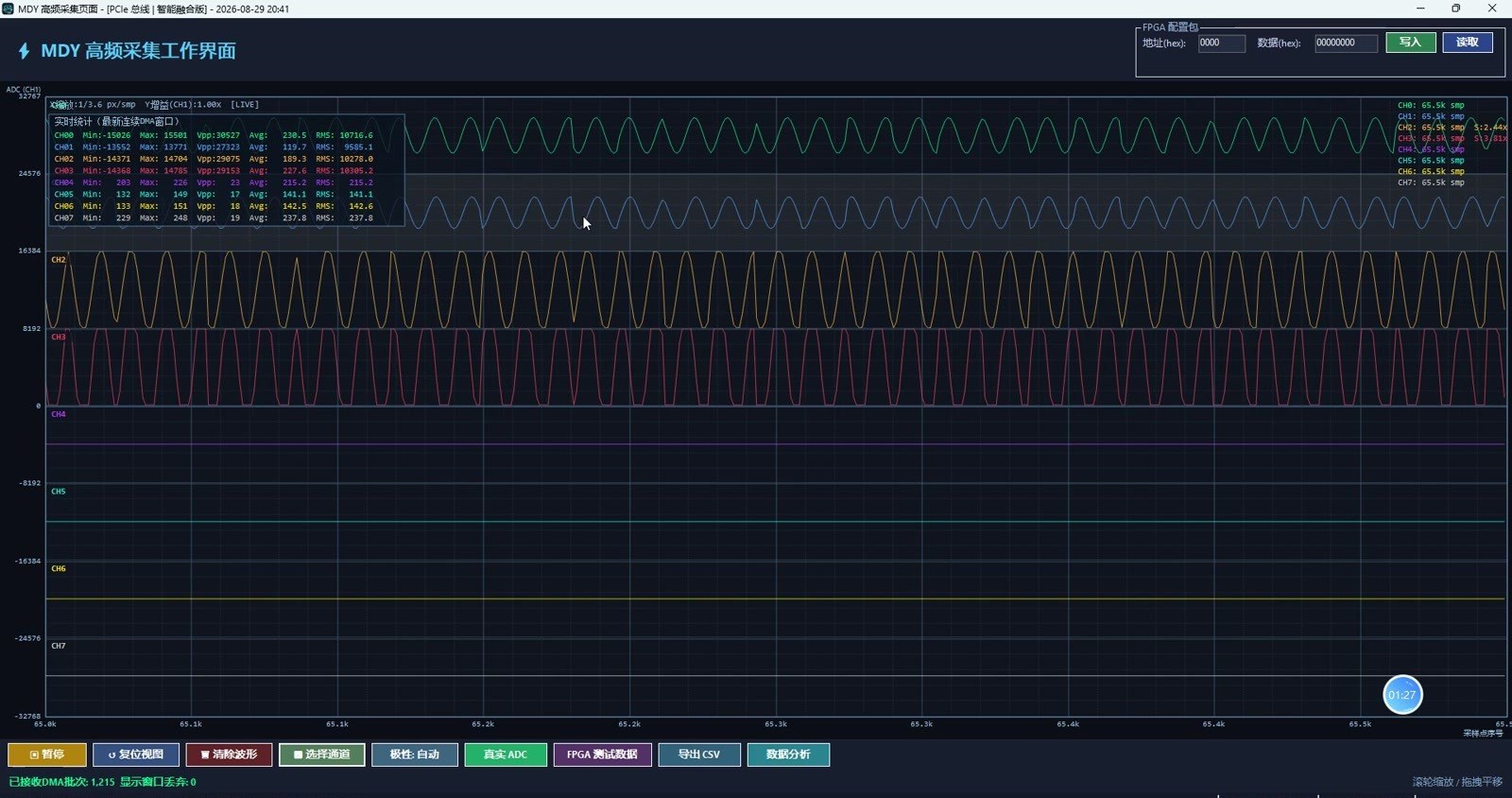

图3：八通道波形同屏显示，可快速判断各路信号状态。
我们提供的不是单独一块板
客户项目所处的阶段不同，需要的交付深度也不同。因此，这套平台可以按三种方式提供：
- 只要AD9653采集模块：适合已经有FPGA平台和开发团队，希望快速增加高速多通道ADC的客户。
- 采集母板＋AD9653模块：适合希望直接获得高速硬件通路，但上位机或算法准备自行开发的客户。
- 完整采集方案：包含硬件、FPGA固件、驱动、上位机、数据导出和技术支持，适合希望尽快完成验证、演示或行业设备原型的客户。

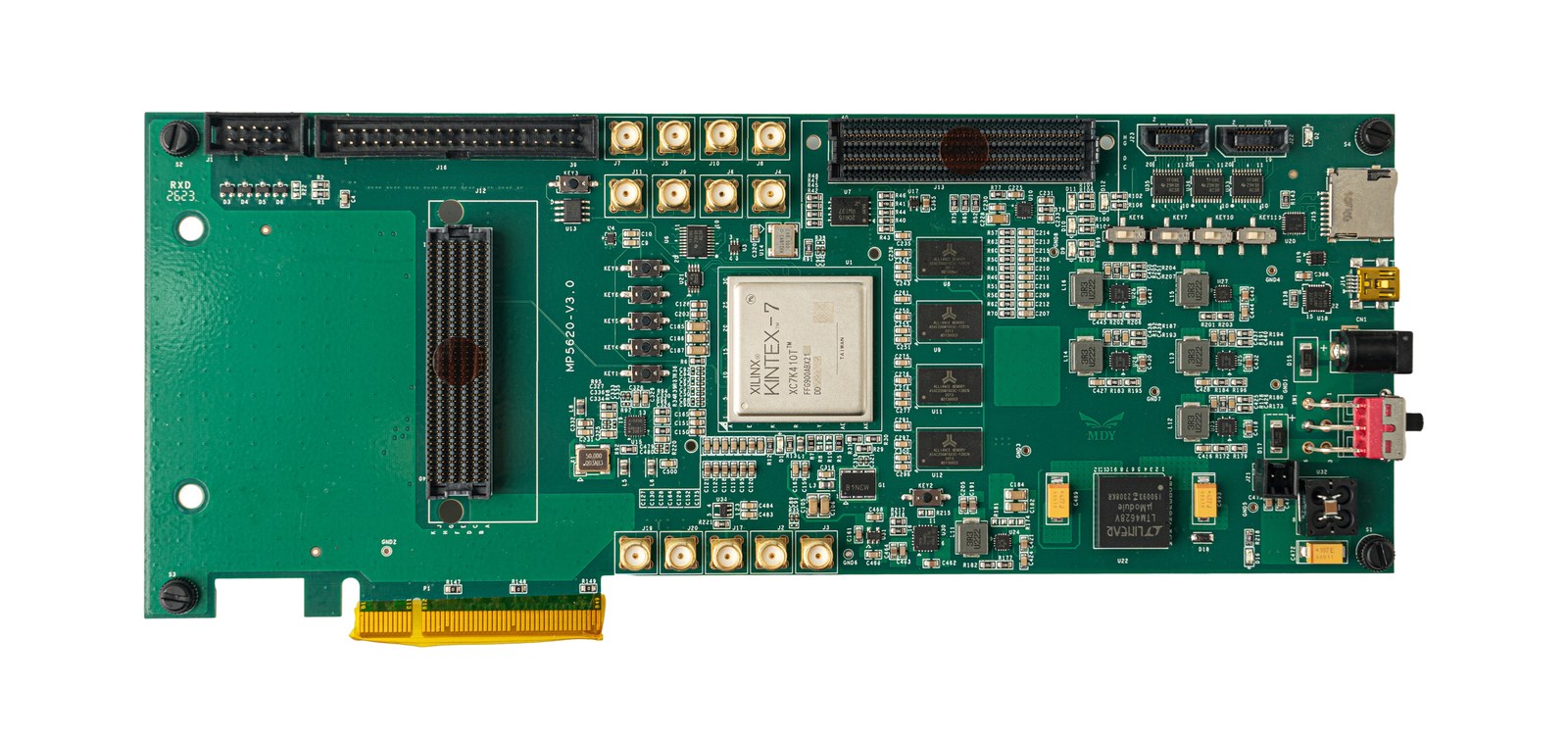

图4：Kintex-7采集母板，为ADC数据接收、FPGA处理和PCIe传输提供硬件平台。
它适合哪些项目？
当一个项目需要多路信号同时观察、波形变化快、数据量大，或者后续还要做算法分析时，这类平台会更有价值。常见方向包括超声和成像研发、雷达与声呐中频采集、振动和声学阵列测试、自动化测试、高校科研以及工业设备原型验证。
需要注意的是，不同项目的输入幅度、阻抗、信号频率、触发方式和连续采集时间差别很大。板卡参数看起来接近，真正能不能用，仍然要结合实际信号判断。

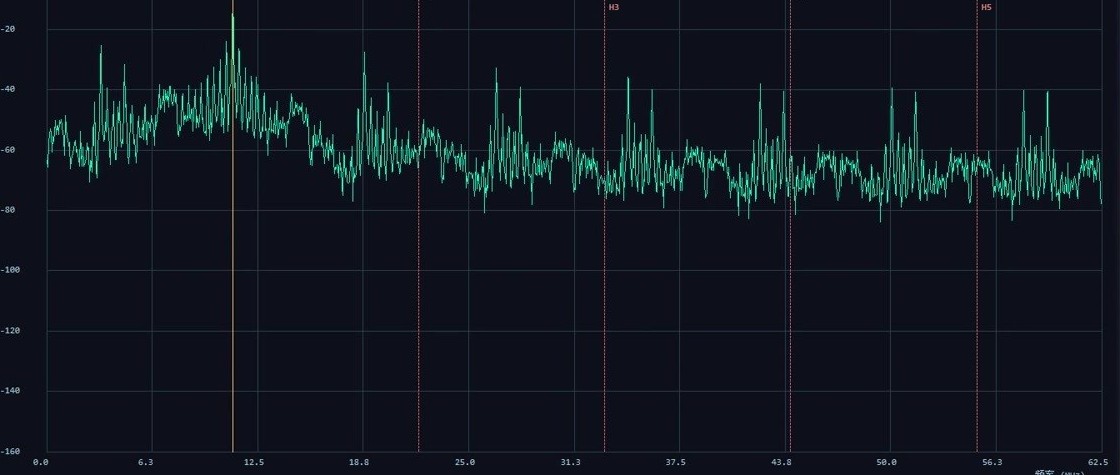

图5：软件频谱分析画面。除时域波形外，还可以进一步观察频率成分。图中不展示未经正式核验的整机性能指标。
咨询前准备四项信息，选型会更快
- 通道数量：需要同时采集几路？
- 信号情况：最高频率、输入幅度、单端或差分、阻抗是多少？
- 采集方式：连续采集、定长采集，还是需要触发前后的数据？
- 数据用途：只需要看波形，还是要保存、做FFT、接入MATLAB/Python或运行自己的算法？
小白常见的三个误区
误区一：125 MSPS就是能准确测125 MHz。不是。采样率、输入带宽和信号频率是不同概念，实际还要考虑奈奎斯特条件、模拟前端和滤波。
误区二：16 bit就一定有16位有效精度。不是。16 bit是量化位宽，真实有效位数还会受噪声、失真、时钟和测试条件影响。
误区三：买到ADC板就等于采集系统完成。不一定。FPGA接口、时钟、数据整理、PCIe传输、驱动、软件和数据分析同样决定项目能否落地。
MDY 8通道125 MSPS高速采集平台的价值，不只是“有一块高速ADC板”，而是把采样、FPGA处理、PCIe传输和PC端分析连成一条可观察、可验证、可继续开发的数据链路。
