多通道 ADC 系统中,“每路都能看到波形”只是最低要求。波束形成、相位测量、超声成像和多通道仪器更关心不同通道之间的固定增益误差、偏置、相位差,以及这些误差在温度变化和重新上电后是否稳定。调试时如果把数字位对齐、模拟通道差异和时钟抖动混在一起,很容易得到看似正确但不可复现的校准结果。

*图 1:使用同源信号和共同采样时钟,先完成串行LVDS训练,再进行八通道增益、相位与频谱指标验证。*

AD9653 是单颗四通道、16 位、最高 125 MSPS 的 ADC,采用串行 LVDS 输出,提供 DCO 数据时钟和 FCO 帧时钟,并支持确定性测试码和伪随机测试码。MA1011 AD9653 FMC 子卡 使用两片 AD9653 组成八通道采集结构,并完成了八通道每通道 100 MSPS 的采样验证。125 MSPS 是 ADC 器件的最高采样率,100 MSPS 则是下图所示测试的工作条件,两者含义不同。

明德扬MA1011双AD9653八通道FMC采集卡实物

*图 2:MA1011-FmcAd9653 正面实物图,可见两片 AD9653、八路 MMCX 输入、时钟器件和 FMC HPC 连接器。*

第一步只验证数字链路

先关闭真实模拟输入,启用 AD9653 内建测试码。FPGA 使用 DCO 采样串行 LVDS,并依据 FCO 恢复 16 位样本边界。逐通道扫采样延迟或 IDELAY,找到无误码窗口,再选择窗口中点。只在一个温度、一次上电下找到采样点还不够,应在电压和温度边界重复测试。

建议记录每条 LVDS lane 的眼图窗口宽度、最佳抽样 tap、bit slip 次数和测试码误码计数。数字链路未稳定前,不应进行模拟相位校准,因为位错会表现为幅度与相位同时漂移。

时钟抖动会限制高频输入性能

采样时钟抖动导致的理论信噪比上限可近似表示为:

SNR_jitter = -20 log10(2π f_in t_jitter)

输入频率越高,同样的 rms 抖动造成的 SNR 损失越大。因此“125 MSPS 能正常采样”不代表在接近奈奎斯特频率时仍能达到数据手册动态指标。时钟源、分配器、电源噪声、PCB 耦合和 ADC 孔径抖动应按均方根方式合成评估。

ADI 给出的 AD9653 典型指标包括:125 MSPS、四通道、16 位,70 MHz 输入时 SNR 约 76.5 dBFS(2.0 Vp-p 输入范围),并使用串行 LVDS 输出。实际板卡达不到典型值时,应先检查输入驱动、变压器或放大器、带通/抗混叠滤波和时钟相噪,而不是直接把差距归因于 FPGA。

相位校准要使用同源信号

将同一个低失真正弦源通过功分器送入全部通道,保持线缆等长,并用共同采样时钟采集。对每个通道进行 FFT 或正弦拟合,得到直流偏置、幅度和相位。选一个通道为参考,保存其余通道的增益与相位补偿系数。

校准频率不能只选一个点。模拟前端的群时延随频率变化,建议在目标带宽内选择多个频点建立校准表。若只在 10 MHz 校准,却用于 70 MHz 信号,线缆、变压器与滤波器的相位差可能已经变化。

单颗 AD9653 的四通道共享器件内部结构,但仍存在通道偏置、增益和前端差异。MA1011 的两颗器件之间还要验证时钟路径、复位与启动一致性;串行 LVDS 本身不像 JESD204B Subclass 1 那样通过 SYSREF定义跨器件确定性时延,因此跨器件对齐需要系统级触发、共同测试信号和重复启动测量来确认。

MA1011外部100MHz参考时钟链路实测

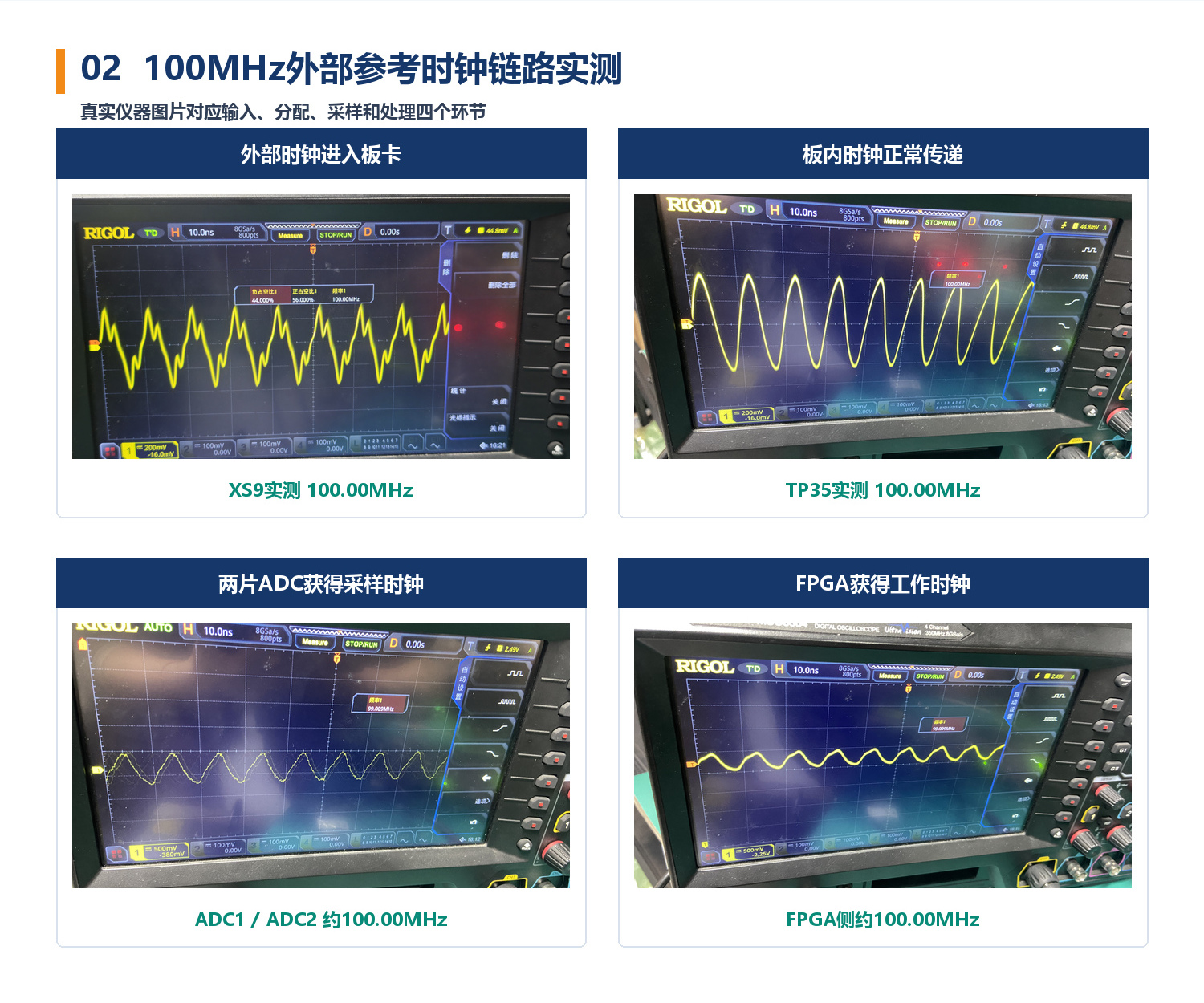

*图 3:100 MHz 外部参考时钟链路测试,分别记录板卡入口、板内时钟、两片 ADC 采样时钟和 FPGA 工作时钟。频率传递正确之后,仍需进一步验证相噪、抖动与通道相位。*

MA1011八通道每通道100MSPS采样验证

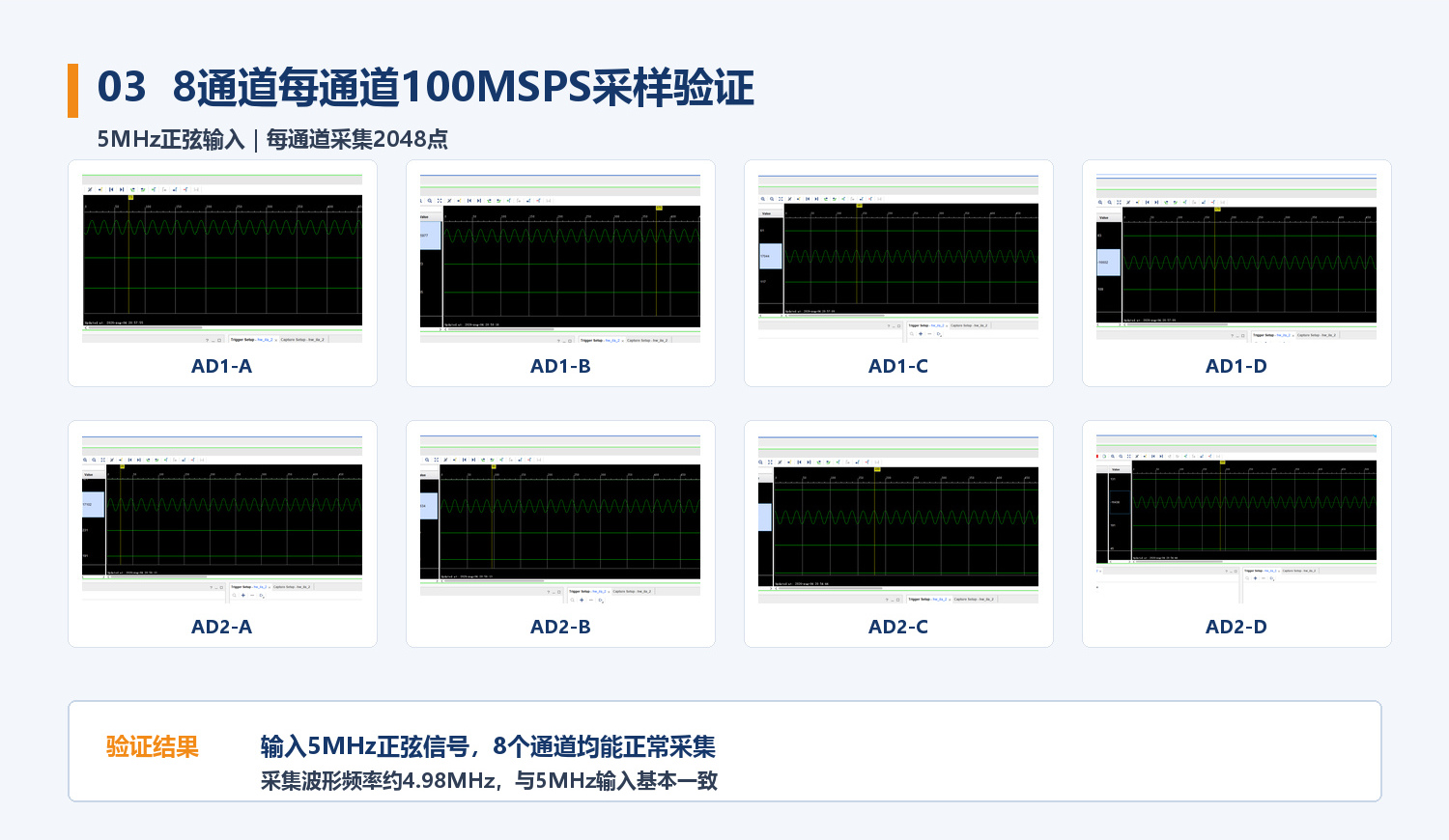

*图 4:5 MHz 正弦输入、八通道每通道 100 MSPS、每通道采集 2048 点的采样结果,八路均获得约 4.98 MHz 波形。全频带 SNR、SFDR 与相位一致性还需按目标频段和验收条件分别测试。*

ENOB 需要用完整频谱计算

有效位数通常由 SINAD 换算:

ENOB = (SINAD - 1.76) / 6.02

进行 FFT 测试时,应选择相干采样或使用合适窗函数,输入幅度留出削顶余量,并明确是否包含谐波。记录采样率、输入频率、样本点数、窗函数、满量程、SNR、SINAD、SFDR 和 ENOB。只截取一张频谱图而没有条件参数,无法比较不同通道和不同板卡。

同时检查通道间串扰:只驱动一个通道,其他通道接规定终端,观察邻道对应频点的泄漏。若泄漏随输入幅度显著增加,应检查模拟布局、连接器、地回流和电源隔离。

校准结果必须经历重复启动与温漂

完成室温校准后,至少重复多次上电和软复位,比较各通道的相位与增益。再在预计工作温度范围内抽取若干温度点,观察补偿系数是否需要温度分段。校准表应绑定硬件序列号、采样率、输入范围和固件版本,避免错误系数应用到另一块板卡。

总结

AD9653 八通道一致性应按“数字链路—时钟质量—模拟前端—跨器件校准—温漂与重启”逐层验证。MA1011 已在图示条件下完成八通道 100 MSPS 采样;相位一致性、频谱指标和温漂则需要结合客户的目标频段与系统指标进一步验收。把测试条件、误码窗口和校准系数完整记录下来,才能让一次实验室调通变成可复制的采集系统。
