AD9653采集板为什么看不到波形？FPGA与PCIe采集链路
说明AD9653采集板到电脑波形之间所需的FPGA接收、LVDS对齐、缓存、PCIe DMA、驱动和上位机，帮助排查无波形与采集间断。
一块AD9653采集板完成的是模拟信号数字化，但电脑要稳定看到波形，还需要FPGA接收、缓存、PCIe DMA、驱动和上位机组成完整数据链路。选购AD9653 ADC采集板时，先分清“能采样”和“能持续使用数据”的区别。
AD9653采集板先完成什么？
AD9653是一款四通道、16位、最高125 MSPS的高速ADC，使用串行LVDS输出，并提供DCO数据时钟和FCO帧时钟。八通道AD9653采集平台通常使用两片器件，把8路模拟输入转换成数字采样数据。这里的125 MSPS是单通道最高采样率，不等于系统在任何主机上都能长期无间断保存全部数据。

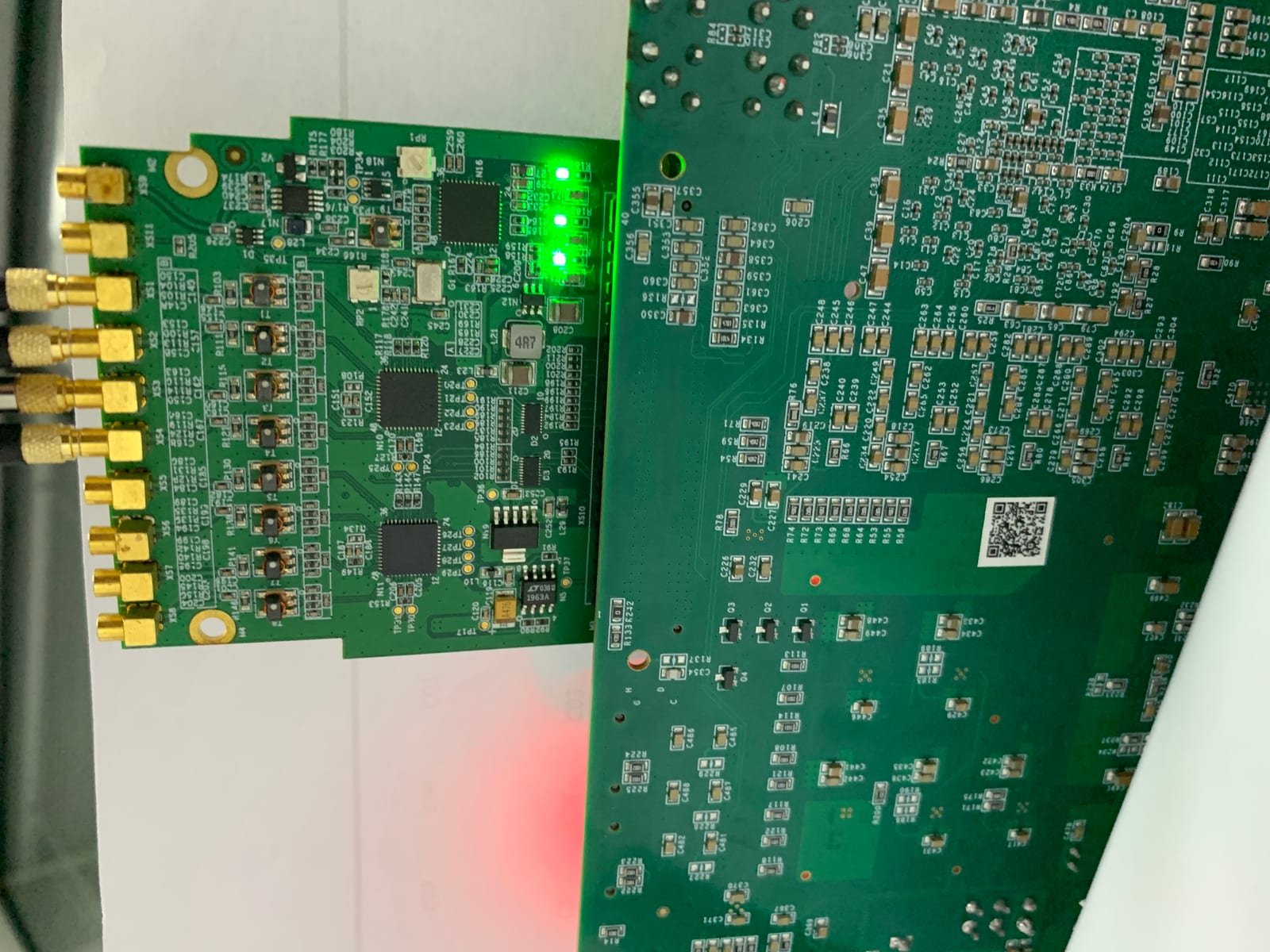

图1：AD9653采集模块与FPGA母板连接后的实物状态。
从ADC数据到电脑波形还缺哪些环节？
FPGA首先要依据DCO和FCO接收串行LVDS数据，恢复16位采样值，并确认位序、通道顺序和测试码都正确。随后，FIFO或DDR负责衔接采样时钟域与PCIe时钟域；PCIe DMA把成块数据送入主机内存；驱动管理缓冲区和异常状态；AD9653上位机最后才把数据画成波形、保存为文件或交给MATLAB、Python分析。

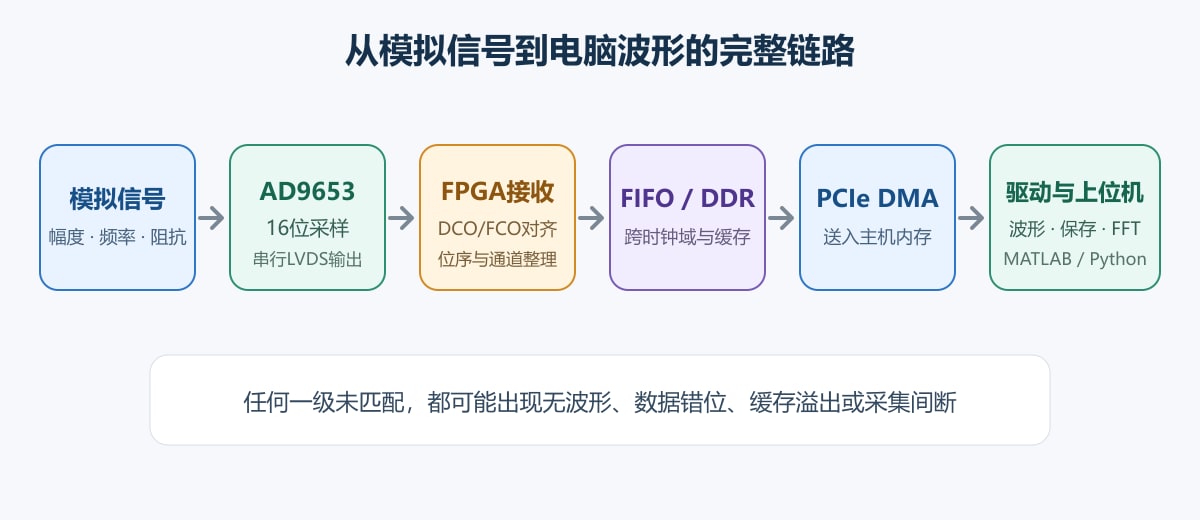

图2：AD9653高速采集从模拟输入、FPGA接收到PCIe和上位机显示的完整链路。
为什么电脑识别板卡，仍可能没有正确波形？
“PCIe设备已识别”只说明基础枚举成功。若AD9653采样时钟未锁定、LVDS采样边沿不合适、FCO边界错误或通道映射颠倒，软件仍可能显示错位数据。若缓存深度、DMA分包或主机读取速度不足，还会出现波形间断和丢数。8路、16位、125 MSPS对应的理论原始有效载荷约2.0 GB/s，实际持续采集能力还取决于协议开销、主机内存、SSD写入和软件处理方式。
AD9653高速采集应该怎样调试？
建议按“数字链路—模拟输入—主机传输”顺序进行。先启用AD9653测试图样，逐通道确认FPGA接收和位对齐；再接入已知信号，检查幅度、频率、50 Ω连接和模拟前端；最后增加PCIe DMA数据量，观察缓存水位、丢包计数和长时间保存结果。这样可以把问题定位到ADC、FPGA、PCIe或上位机，而不是只盯着屏幕上的一条波形。

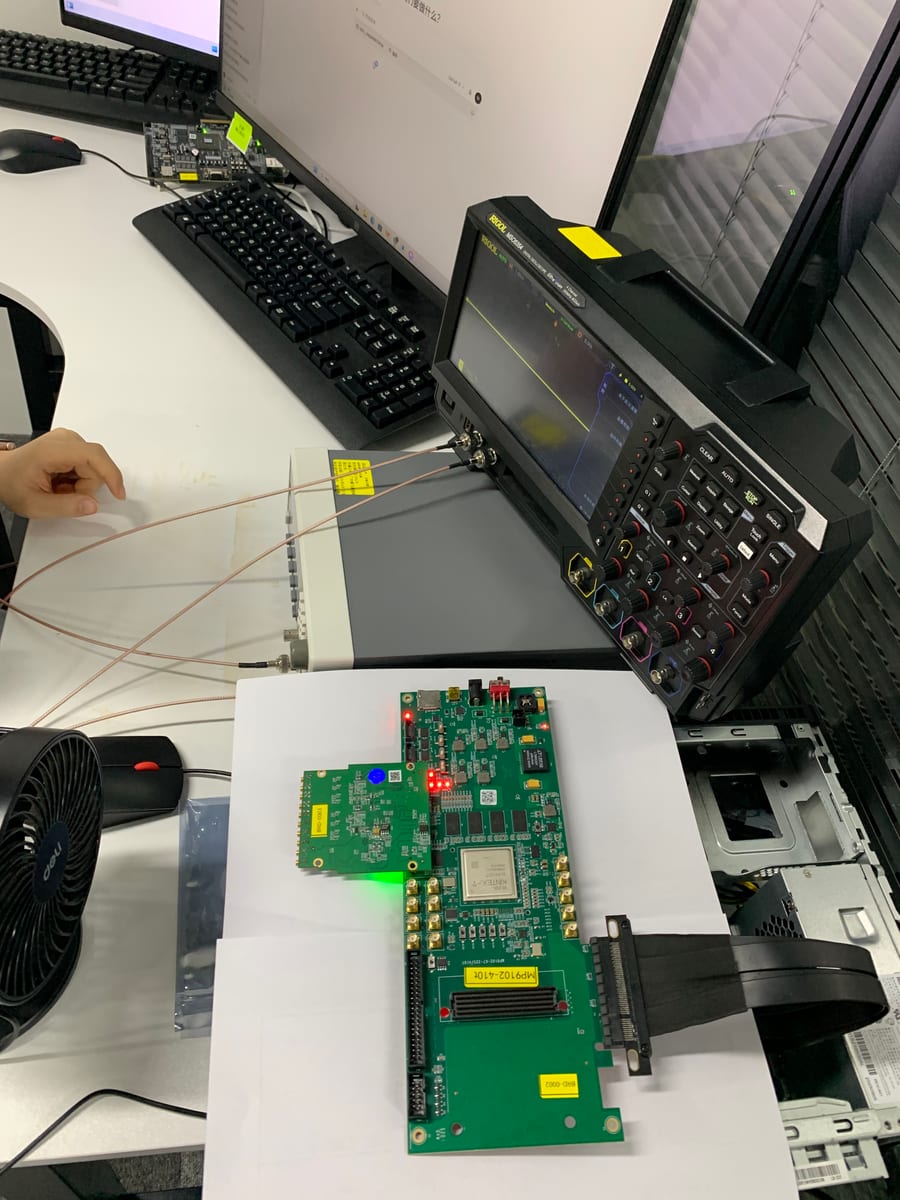

图3：AD9653采集系统联调时，信号、板卡、仪器和主机软件需要一起验证。
只买模块还是选择完整链路？
已有FPGA平台、LVDS接收代码、传输接口和软件团队时，单独选择AD9653 FMC采集模块更灵活。若目标是尽快看到真实数据、验证算法或形成样机，采用已经打通的AD9653 PCIe采集链路，可以减少从位对齐、DMA驱动到基础波形显示的重复工作。选型前应说明通道数、信号频率与幅度、输入方式、触发需求、连续采集时长、操作系统和数据用途。
