智能座舱多路摄像头如何做FPGA MIPI视频聚合？

智能座舱多路MIPI摄像头可通过FPGA完成CSI接收、同步聚合和少路输出，了解摄像头参数、接口与调试规划。

智能座舱中，驾驶员监测、乘员监测、车内观察等视觉功能可能同时使用多路MIPI摄像头。摄像头分布在不同位置时，主控CSI接口、视频数据组织、同步管理和调试方式都会影响前端方案设计。提前规划多路视频如何进入主控，有助于后续功能扩展和整机联调。

FPGA MIPI多路视频聚合可作为座舱多摄像头与主控之间的前端桥接方案。多路MIPI SENSOR进入FPGA后，由各路MIPI CSI接收模块完成lane对齐、包解析和像素流恢复；再根据座舱需求进行同步聚合、画面排列、多画面组合或分组输出，并通过一路或少数几路CSI发送给主控。

把分散摄像头整理为统一输入

座舱内的相机位置和用途各不相同，主控若直接管理全部视频输入，需要同时规划多路CSI、画面组织和同步关系。FPGA视频聚合可在前端完成多路MIPI视频的接收与整理，使主控侧获得结构更清晰的视频输入。对于驾驶员监测、乘员监测与车内观察等多视角需求，可按照实际显示和处理流程规划并排、拼接或独立分组输出。

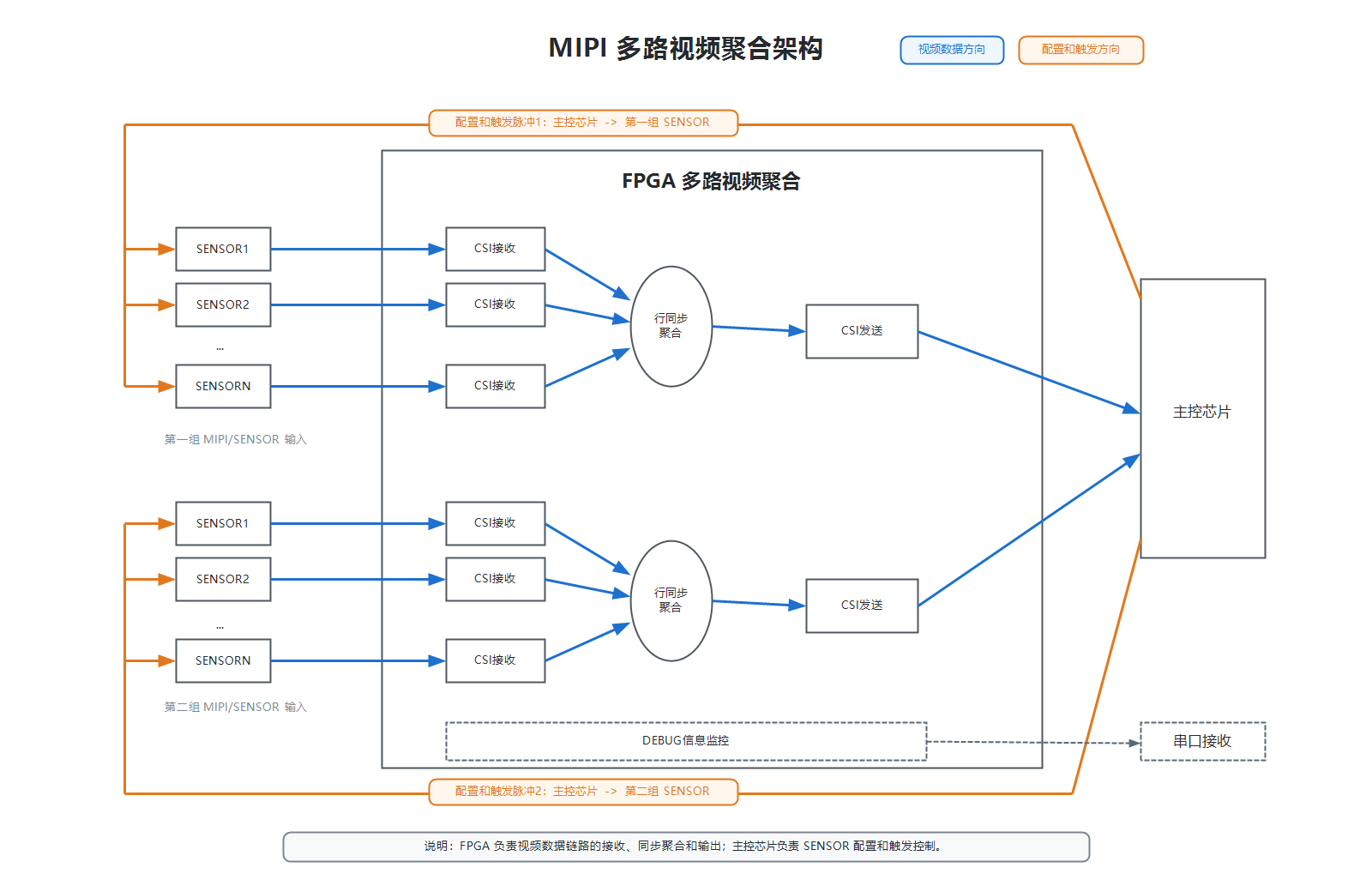

图1：多路MIPI摄像头经FPGA接收、同步聚合后，以CSI视频流输出给主控。

配置触发与视频数据协同

主控可负责SENSOR初始化、工作模式配置和触发节拍管理，FPGA聚焦MIPI CSI视频数据的接收、帧间同步、画面组织和输出。这样既能明确各模块职责，也便于从通道状态、同步状态、帧计数和错误计数等信息观察链路运行情况。多路MIPI相机的分辨率、帧率或画面布局发生调整时，也可基于同一前端架构进行参数评估。

项目启动前应确认什么

建议在方案阶段明确摄像头位置与路数、分辨率、帧率、数据格式、MIPI lane数、单lane速率、输出画面组织、输出路数以及主控CSI接收能力。除带宽和接口外，还应关注相机同步方式、线束与连接器布局、整机供电时序和调试接口安排。FPGA可根据这些输入参数完成多路MIPI聚合的资源与接口规划。

智能座舱多摄像头项目可参考多路MIPI聚合方案，并阅读车载环视FPGA视频聚合和多MIPI摄像头FPGA聚合架构了解相关实现思路。

在样机阶段可先验证单路输入、同步状态和聚合输出，再按座舱相机数量扩展通道，便于分阶段完成硬件与软件联调。
