车载环视多摄像头如何做FPGA MIPI视频聚合？
车载环视多摄像头可由FPGA进行MIPI CSI接收和分组聚合，再输出给主控。了解配置触发分工、DEMO验证与整机适用范围。
车载环视、座舱视觉和多方向图像采集项目，可能同时接入前视、后视、左右侧视或舱内摄像头。多路视频直接进入主控时，CSI接口数量、画面组织和同步管理都需要仔细规划。FPGA MIPI多路视频聚合可作为摄像头与主控之间的前端桥接：先接收多路SENSOR数据，再按项目要求完成画面排列、拼接或分组输出。
多路摄像头怎样进入FPGA
每路MIPI CSI输入对应一路FPGA接收逻辑，负责lane对齐、包解析和像素流恢复。各路图像进入聚合模块后，按照已确定的帧边界与时序关系整理，再由CSI发送模块输出给主控。架构图显示两组输入分别聚合后输出，适合说明分组方案；真正的输入路数、输出路数和数据格式，需要依据主控CSI能力与总带宽选择。

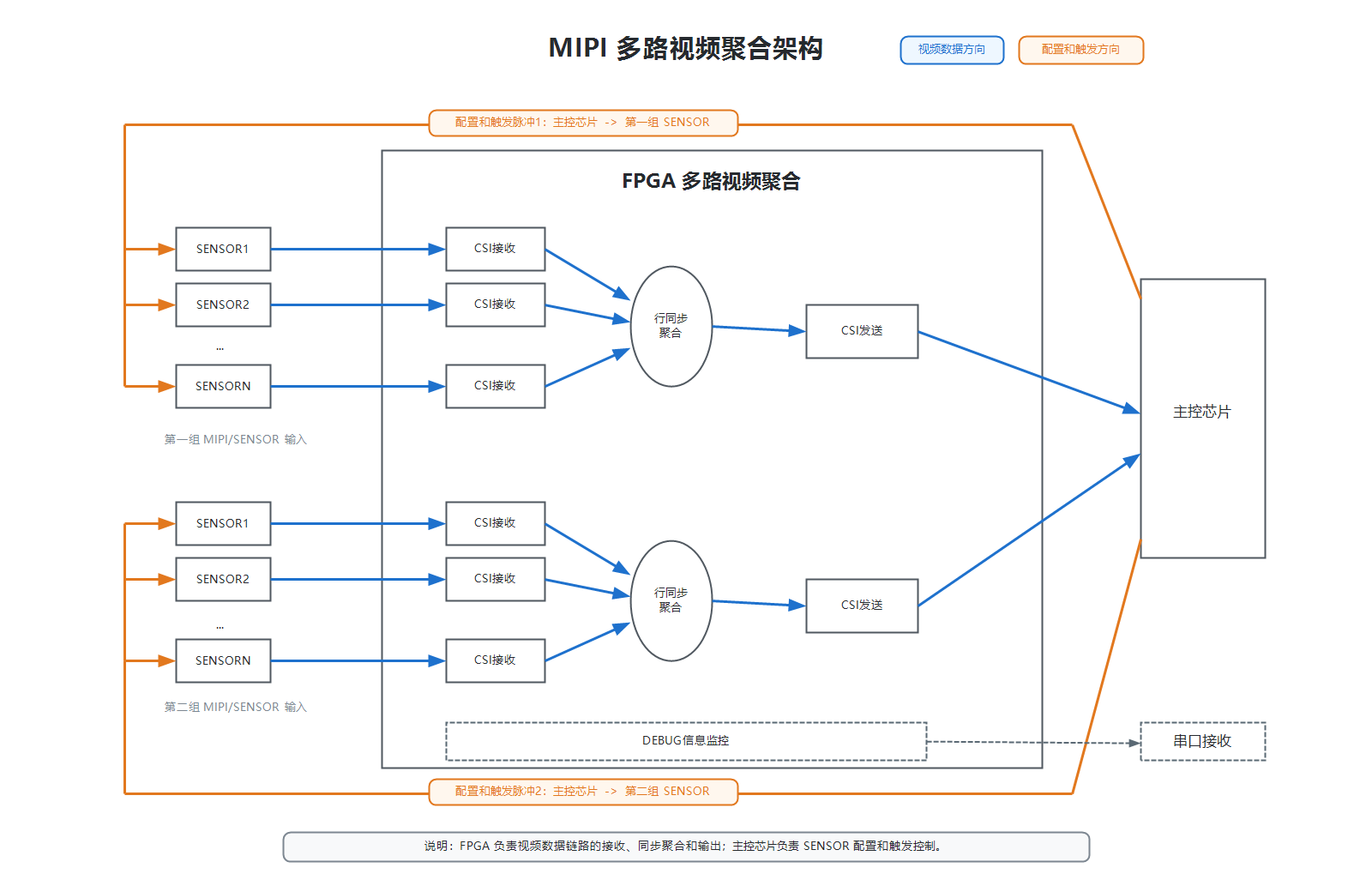

图1｜多路SENSOR进入FPGA后分组接收和聚合，主控通过少数CSI输入接收整理后的视频。
视频数据与配置触发分别规划
图中蓝色路径承载视频数据；橙色路径由主控向SENSOR下发配置和触发脉冲。按该架构，FPGA专注于视频接收、聚合和输出，主控管理摄像头配置与触发。车载环视如需比较不同方向画面的时间关系，应共同检查触发节拍、帧号、时间戳、通道映射和输出顺序，使多路视频有清晰的对应依据。
DEMO阶段重点验证哪些环节
通过MIPI多路聚合DEMO，可先核对前后左右画面能否进入对应通道、聚合后的排列是否符合主控显示与算法需求，以及主控能否识别MIPI CSI输出格式。FPGA内部可配置DEBUG状态，通过串口观察通道状态、同步状态、丢帧和错误计数。若出现无图、错帧或画面顺序异常，可从SENSOR、MIPI CSI接收、聚合缓存、CSI发送与主控接收逐段排查。
车载项目还需明确适用范围
项目评估应列出摄像头方向和路数、每路分辨率与帧率、像素格式、lane数、链路速率、输出方式和主控CSI接收能力，再核对供电、温度、连接与长期运行条件。面向车载使用时，还应按整机要求单独验证环境适应性、可靠性与安全相关指标。把这些条件与演示链路分开记录，能更准确地规划后续硬件、固件和整机集成。
