单路MIPI采集和多路MIPI聚合有什么不同？

对比单路MIPI采集与FPGA多路MIPI聚合在CSI接收、同步、画面组织与输出方面的不同。

单路MIPI采集主要解决一个摄像头的视频接入问题：接收MIPI CSI数据、解析像素流并将图像交给主控或FPGA后端处理。多路MIPI聚合则面向多个摄像头同时接入的场景，除每路MIPI接收外，还需要规划同步关系、画面组织、总带宽、输出路数和主控接收方式。

在FPGA MIPI多路视频聚合方案中，多路MIPI SENSOR分别进入CSI接收模块，完成lane对齐、包解析和像素流恢复；随后由FPGA按项目要求进行同步聚合、画面排列、拼接、多画面组合或分组输出，最终通过一路或少数几路CSI将整理后的视频输出给主控。主控可继续负责相机配置、显示、存储、编码及业务处理。

多路MIPI增加了哪些规划内容

从单路扩展到多路后，需要同时关注每路相机的分辨率、帧率、像素格式、MIPI lane数和传输速率，还需要考虑多路输入的总带宽和FPGA缓存资源。若多路图像需要统一显示或送入同一个主控接口，画面布局、合成后分辨率和输出格式也应提前确定。不同摄像头可根据实际应用选择并排、拼接或独立分组输出。

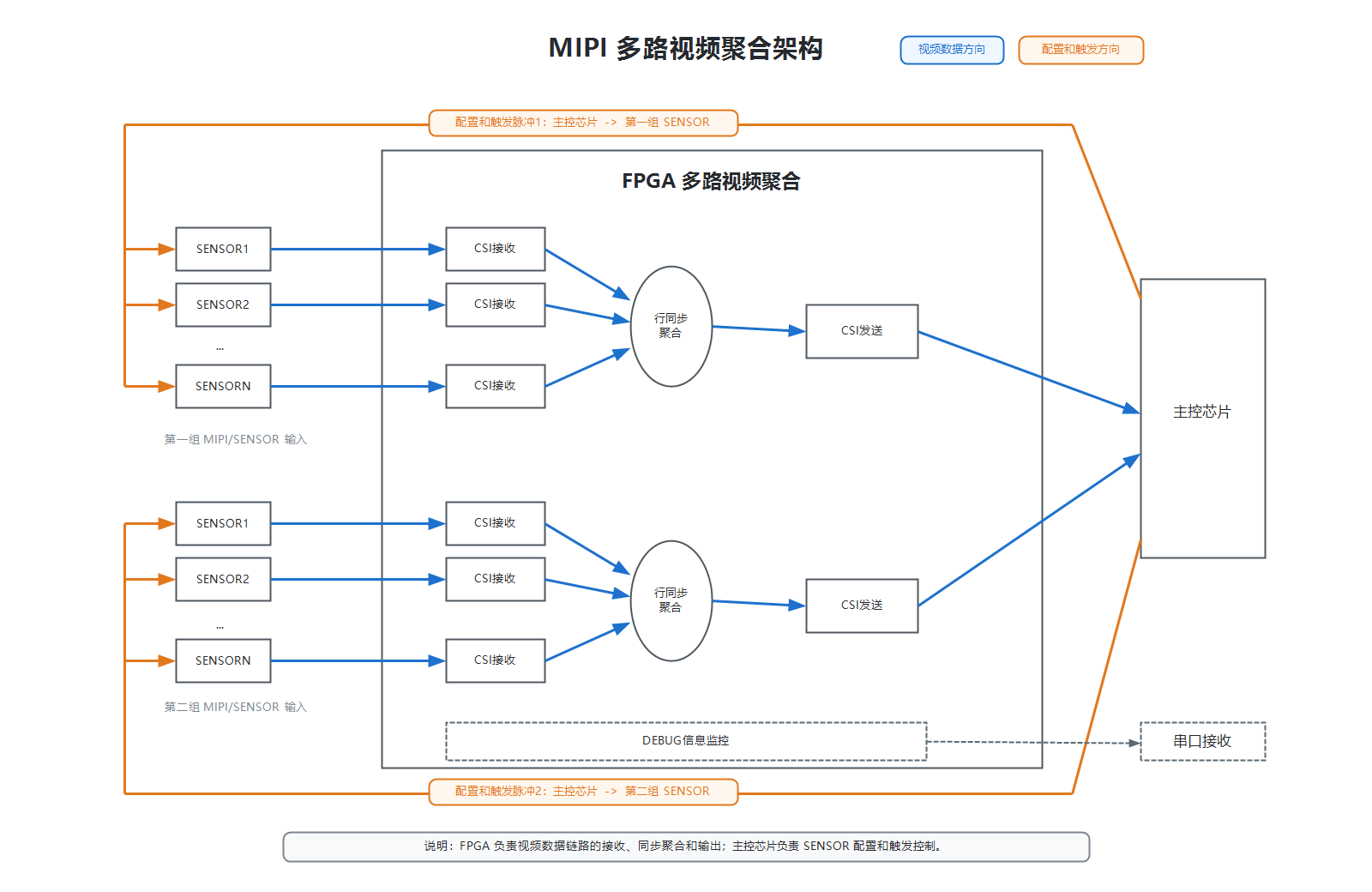

图1：多路MIPI聚合在单路接收基础上增加同步、画面组织和少路输出能力。

调试与评估建议

单路MIPI采集通常从图像格式和接收状态开始确认；多路MIPI聚合还可通过FPGA观察通道状态、帧同步、错误计数和输出状态。建议先完成单路验证，再按相机数量逐步增加通道，检查MIPI CSI接收、同步聚合、画面组织和主控输出。项目评估时应明确摄像头路数、输出布局、主控CSI能力、总带宽、连接器和PCB布线安排。

多路项目还可把每路相机的编号、安装位置、触发关系与画面区域提前明确。完成基础接收后，再结合目标显示或后端处理流程调整聚合输出格式，可以让输入、同步和输出之间的关系更清楚。若后续需要扩展摄像头数量，也可在前期预留FPGA资源、MIPI接口和调试通道，使项目按阶段推进。

通过这种方式，单路采集经验可以自然延伸到多路MIPI视频聚合场景。 也方便持续维护。

可参考多路MIPI聚合方案、多摄像头FPGA聚合架构和多路MIPI相机同步验收方法进一步了解。
