多路MIPI视频聚合FPGA开发板可以做什么？

多路MIPI视频聚合开发板可验证CSI接收、同步聚合、画面布局和主控输出方案。

多路MIPI视频聚合开发板可用于验证多摄像头前端接入、同步整理和输出给主控的方案。对于需要同时接入多路MIPI SENSOR的项目，开发板可帮助确认相机接口、数据格式、带宽、同步方式、画面布局和主控CSI接收之间的匹配关系，为后续硬件设计与软件联调提供参考。

在FPGA MIPI多路视频聚合开发板上，多路MIPI摄像头进入FPGA的CSI接收模块，完成lane对齐、包解析和像素流恢复。随后FPGA可按项目需要进行同步聚合、画面排列、拼接、多画面组合或分组输出，通过MIPI CSI发送模块将整理后的视频交给主控。主控可负责配置、触发、显示、存储和业务处理。

开发板可用于哪些验证

开发板可以从单路图像接收开始，逐步扩展到多路MIPI输入、同步管理和多画面输出。研发阶段可观察每路通道状态、帧同步、错误计数与输出状态，便于确认SENSOR、MIPI CSI接收、FPGA聚合和主控接收链路。对于不同方向、不同工位或不同用途的相机，也可验证并排、拼接或独立分组输出方式。

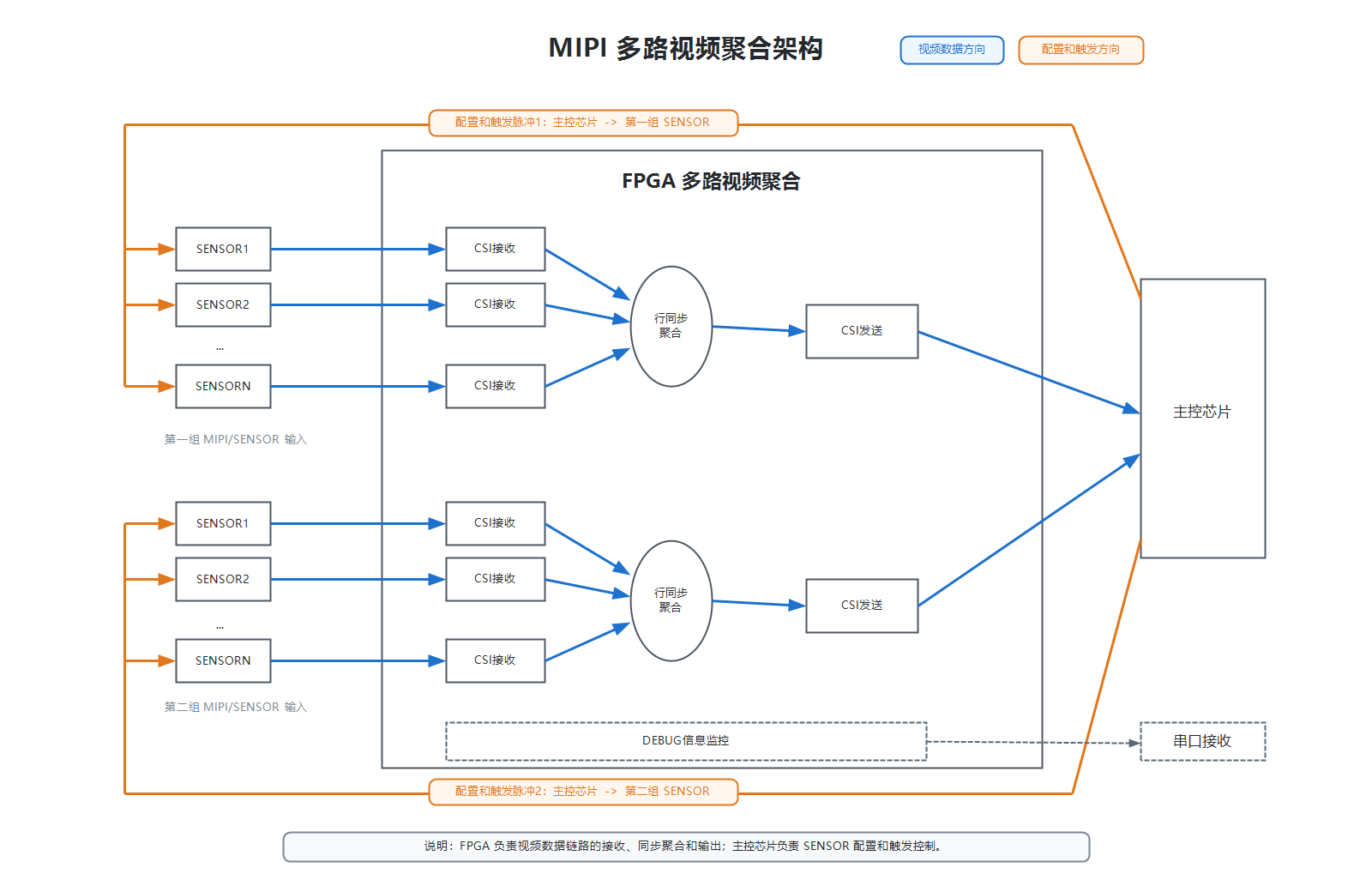

图1：开发板展示多路MIPI摄像头接入FPGA并聚合输出给主控的前端方案。

评估时需要确认的参数

建议明确摄像头数量、分辨率、帧率、数据格式、MIPI lane数、单路速率、触发方式、聚合画面布局、输出路数与主控CSI能力。总带宽、FPGA资源、缓存容量、板级连接器和供电时序也需要一并核对。根据这些参数，可规划开发板的MIPI接收、输出和调试接口。

在样机阶段，可先固定相机型号和输出格式完成基本验证，再根据实际项目需求调整通道数量或画面布局，使硬件与软件联调更有节奏。

开发板也可用于比较不同MIPI摄像头组合下的输入输出组织方式。例如先确认单路CSI接收与图像格式，再逐步增加至多路输入，检查帧同步、画面区域和主控输出。每一步都可结合FPGA通道状态和错误计数确认运行情况，为正式硬件的接口、缓存和带宽规划积累依据。

若项目对结构空间和线束布局有要求，还可在开发阶段提前核对连接器数量、相机位置和主控接口分配。这样多路MIPI视频聚合方案能够更好地配合整机设计节奏。

可参考多路MIPI聚合方案、多摄像头FPGA聚合架构和多路MIPI相机同步验收方法进一步了解。
