多路MIPI摄像头如何通过FPGA聚合DEMO调试？

多路MIPI摄像头调试可通过FPGA完成CSI接收、同步聚合和状态监控，了解DEMO验证与参数评估要点。

多路MIPI摄像头项目在调试时，既要确认每路图像是否正常进入FPGA，也要观察各路视频是否按预期同步、聚合和输出。相机数量增加后，分辨率、帧率、数据格式、MIPI lane数、触发节拍和主控接收格式都会影响联调节奏。通过FPGA MIPI多路视频聚合DEMO，可以将这些前端环节放在同一条清晰链路中观察。

多路MIPI SENSOR进入FPGA后，每路MIPI CSI接收模块负责lane对齐、包解析和像素流恢复；FPGA再根据项目需要执行同步聚合、画面排列、拼接、多画面组合或分组输出，并通过一路或少数几路CSI将视频交给主控。主控可继续承担SENSOR配置、显示、存储、编码和业务处理。

DEMO中的调试信息

FPGA可提供通道有效、帧同步、错误计数、帧计数和工作模式等状态，用于观察MIPI视频从输入到输出的过程。研发人员可从相机输出、MIPI CSI接收、同步聚合、画面组织和主控接收侧逐段确认。先验证单路输入，再增加摄像头通道和输出布局，有助于更清晰地安排多路MIPI联调。

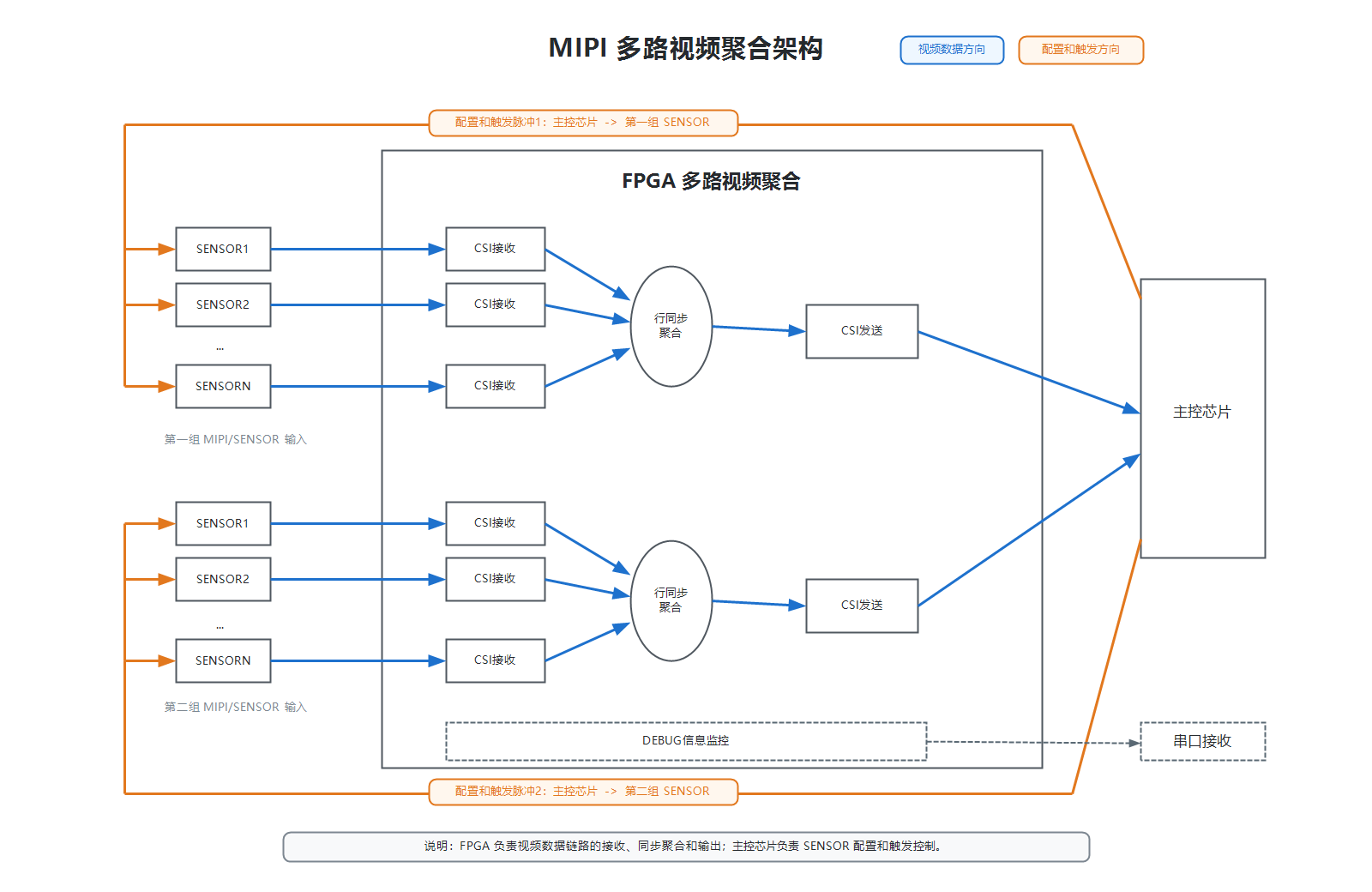

图1：DEMO将多路MIPI接收、同步聚合、状态监控与CSI输出集中在FPGA侧。

项目评估建议

建议准备摄像头数量、相机接口、分辨率、帧率、像素格式、MIPI lane数、传输速率、同步方式、目标画面布局、输出路数和主控CSI能力。总带宽、缓存资源、PCB连接器和调试接口也应同步规划。对于不同相机位置或不同工位，可进一步明确每路图像在合成画面中的区域。

为了便于项目推进，调试时还可记录每路相机的配置版本、输入分辨率、实际帧率和输出画面位置。若画面布局发生变化，可同步核对FPGA输出分辨率、主控接收格式和显示窗口。把这些信息与通道状态、帧同步状态结合起来，能够帮助团队更快完成多路MIPI视频的软硬件联调。

对于带宽较高的多路MIPI方案，应同时关注输入总带宽和输出链路余量。通过分阶段增加摄像头通道，可以逐步确认CSI接收、同步聚合、缓存和输出是否符合预期。 也便于后续完成整机联调。 并让各模块的调试责任更加明确。

可参考多路MIPI聚合方案、多路MIPI相机同步验收方法和多摄像头FPGA聚合架构了解更多调试思路。
