多摄像头画面不同步如何做FPGA MIPI同步聚合？

多路MIPI摄像头画面不同步时，可通过FPGA完成CSI接收、同步聚合和输出，了解DEMO的接口、调试与评估要点。

多摄像头项目中，画面不同步会直接影响多画面显示、拼接、对比分析和后端处理。造成画面节奏不一致的因素可能包括SENSOR输出时序、触发方式、MIPI CSI接收、缓存策略和聚合输出组织。项目启动阶段如果先把同步关系规划清楚，后续联调会更顺畅。

FPGA MIPI多路视频聚合DEMO用于展示多路MIPI SENSOR如何接入FPGA，并完成MIPI CSI接收、lane对齐、包解析、像素流恢复与同步聚合。每路输入在FPGA侧按帧、行或配置的同步策略进行整理，再依据需求完成画面排列、拼接、多画面组合或分组输出，通过一路或少数几路MIPI CSI发送至主控。

多路同步应从哪里开始看

实际项目中，建议先确认每路MIPI摄像头的分辨率、帧率、数据格式及触发方式。若需要相同节拍采集，主控可统一管理SENSOR配置和触发；FPGA则负责视频数据接收、同步状态观察及聚合输出。对于不同方向或不同工位的摄像头，可按实际显示和算法流程设计并排、拼接或独立分组方案。

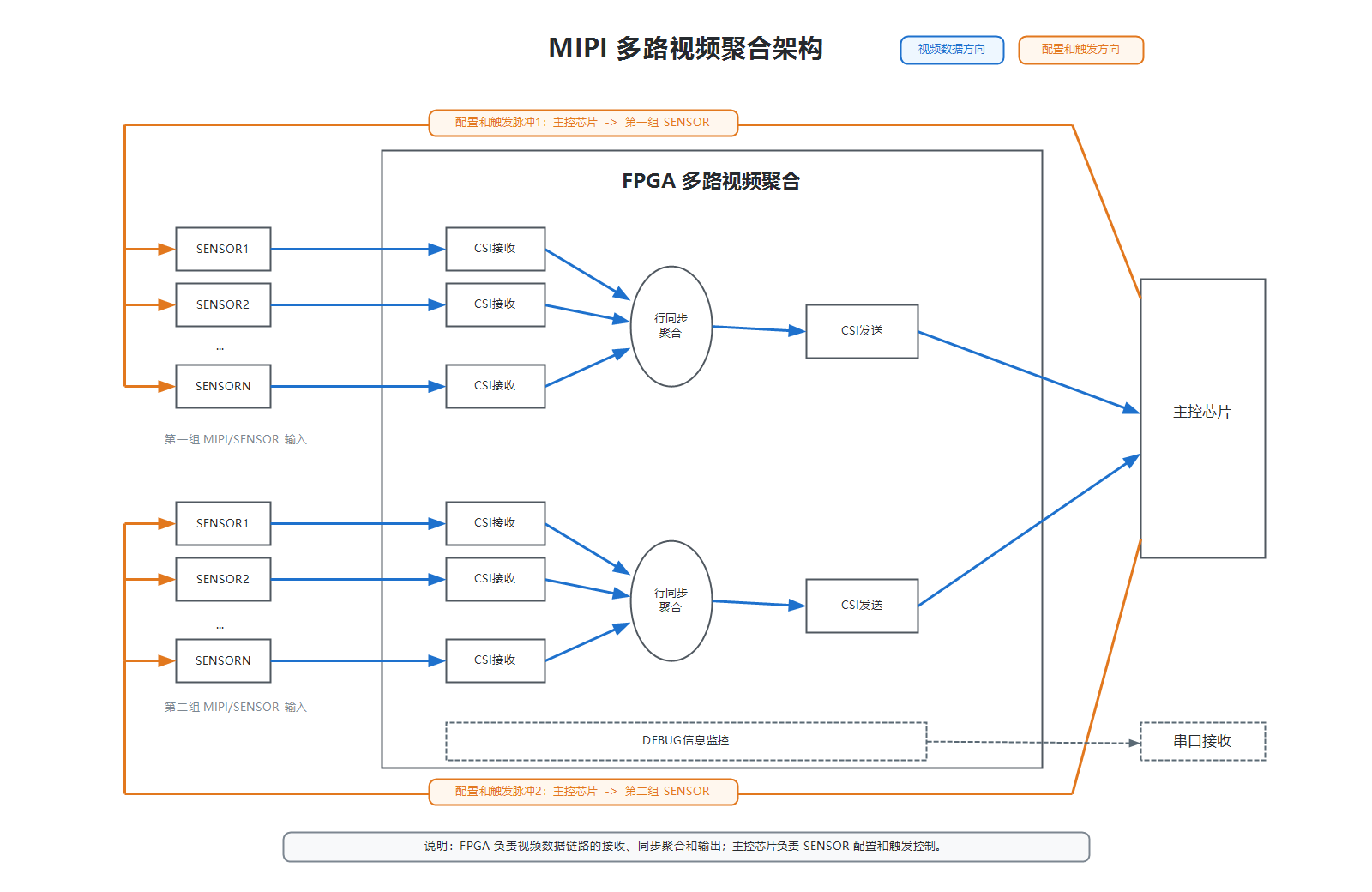

图1：多路MIPI视频由FPGA接收、同步聚合并输出给主控。

调试状态与联调流程

DEMO可输出通道有效、帧同步、错误计数和当前模式等状态信息，帮助研发人员观察多路MIPI CSI链路。联调时可从SENSOR输出、MIPI接收、同步聚合、输出视频和主控接收侧分段确认；先验证单路链路，再增加相机通道，有助于逐步完成多路视频同步与画面组织。

项目评估参数

建议准备相机路数、分辨率、帧率、像素格式、MIPI lane数、单路速率、同步方式、输出布局和主控CSI接收能力等参数。总带宽、FPGA缓存资源、连接器和PCB布线也应同时纳入规划。

当项目包含多个相机型号或不同安装位置时，还可将相机编号、触发关系和预期画面区域提前列成表格。这样在DEMO阶段即可逐路确认MIPI输入状态，再检查聚合画面与主控显示是否一致。同步逻辑、输出时序和调试接口一旦确认，后续样机扩展会更有依据。 同时可结合实际应用节拍安排分阶段测试，确保每路视频的工作状态都清晰可查。

可参考多路MIPI聚合方案、多路MIPI相机同步验收方法和多摄像头FPGA聚合架构进一步评估。
