多摄像头直连主控和FPGA MIPI聚合有什么区别？

比较多摄像头直连主控与先接FPGA的MIPI视频接收、同步、画面组织和输出方式。

多摄像头项目常见两种前端接入思路：一是MIPI摄像头直接接入主控，二是多路MIPI摄像头先进入FPGA，由FPGA完成接收、同步和画面组织后再输出给主控。实际选择需要结合摄像头路数、主控CSI接口、分辨率、帧率、同步关系和目标输出方式进行评估。

摄像头路数较少、主控CSI接口余量充足且输出组织相对简单时，可按主控直连方式规划。多路MIPI输入需要统一同步、画面排列、拼接、多画面组合或少路输出时，FPGA MIPI多路视频聚合可作为主控前端的视频桥接方案。FPGA侧完成MIPI CSI接收、lane对齐、包解析、像素流恢复与同步聚合，主控侧继续负责显示、存储、编码和业务处理。

两种前端组织方式

主控直连时，每路MIPI摄像头由主控分别接收和管理，系统需规划相应CSI接口及图像处理路径。先接FPGA时，多路SENSOR在FPGA侧统一整理后，通过一路或少数几路CSI输出给主控。对于不同位置、不同工位或不同用途的相机，可根据后端需求选择并排、拼接、画中画或独立分组输出，使主控接入方式更清晰。

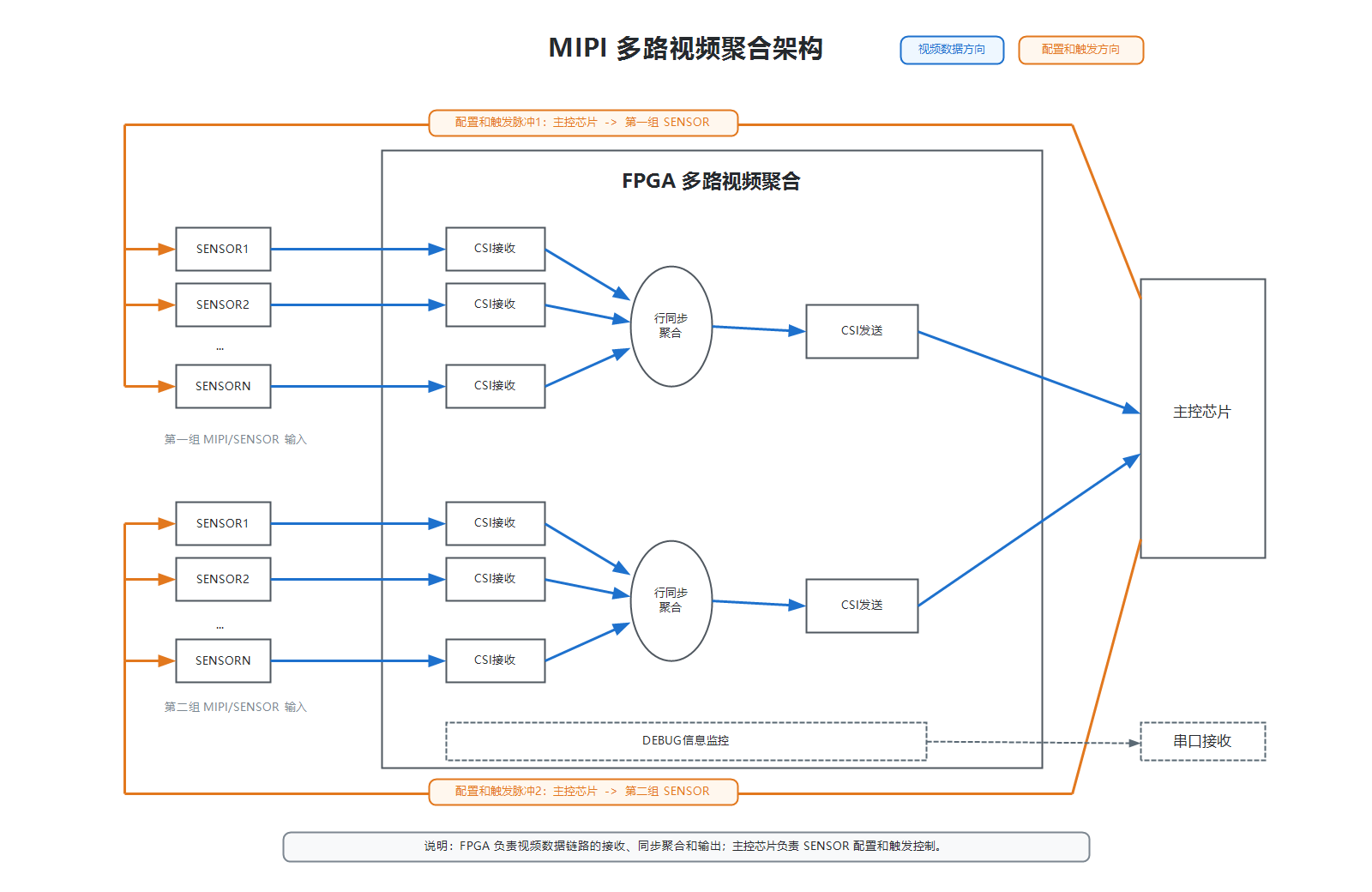

图1：FPGA可位于多路MIPI摄像头与主控之间，完成视频接收、同步和输出整理。

项目评估要点

建议核对摄像头数量、主控可用CSI接口、分辨率、帧率、像素格式、MIPI lane数、总带宽、同步方式、画面布局、输出路数及主控接收能力。PCB布线、连接器、供电时序和调试接口也会影响前端设计。FPGA可提供通道状态、帧同步和错误计数等信息，便于研发阶段观察多路MIPI链路。

在方案讨论阶段，可先按相机路数和主控接口余量列出两种接入方式的输入输出关系，再结合实际分辨率、帧率和画面组合要求进行选择。对于需要多画面显示或统一输出的项目，FPGA聚合可将接收、同步和布局放在前端完成；对于相机路数较少且接口资源充足的项目，主控直连也可以结合整体系统规划评估。

无论选择哪种方式，提前确认MIPI带宽、触发关系、PCB布局和调试状态，都有助于后续软硬件联调。 项目推进更加有序。

可参考多路MIPI聚合方案、多摄像头FPGA聚合架构和多路MIPI相机同步验收方法进一步比较。
