主控MIPI接口不够，多路摄像头如何用FPGA聚合？

主控CSI接口不足时，可用FPGA接收多路MIPI摄像头并完成同步聚合和少路输出，了解参数核对与调试规划。

当设备需要接入多路MIPI摄像头时，主控CSI接口数量可能成为前端设计的重要约束。无人机、机器人、车载视觉、工业检测和智能座舱都可能遇到多路输入、接口有限、同步管理复杂以及输出画面需要统一整理的情况。

FPGA MIPI多路视频聚合可作为主控前端的桥接方案。多路MIPI SENSOR先接入FPGA，由各路MIPI CSI接收逻辑完成lane对齐、包解析和像素流恢复，再按项目要求做同步聚合、画面排列、拼接或分组输出，最后通过一路或少数几路CSI送给主控，从而把多路输入整理成更清晰的前端链路。

接口不足时如何规划

在接口受限的项目中，可先根据摄像头数量、分辨率、帧率和数据格式核对总带宽，再确定聚合方式和输出路数。FPGA位于摄像头与主控之间，主控继续负责显示、存储、编码、识别或业务处理；FPGA负责多路MIPI视频接收、同步和组织。对于前视、后视、侧视或多工位相机，可根据后端使用方式选择并排、拼接、多画面组合或独立分组输出。

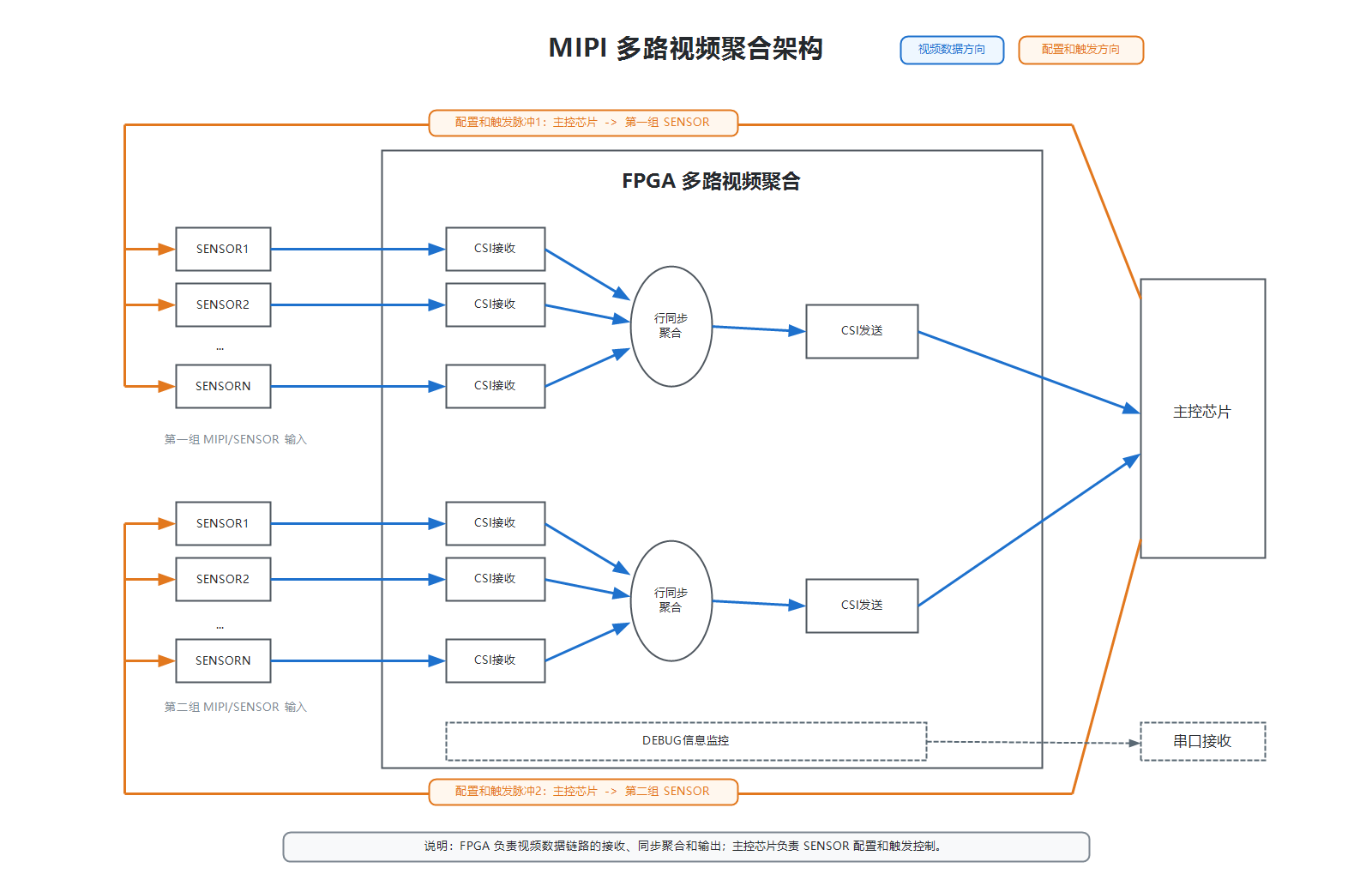

图1：多路MIPI摄像头先由FPGA接收和聚合，再以少路CSI输出给主控。

调试信息帮助定位链路

研发阶段可在FPGA中输出通道状态、帧同步状态、错误计数和工作模式等DEBUG信息，观察每路MIPI输入与聚合输出是否符合预期。主控配置触发链路和FPGA视频数据链路分别管理，有助于围绕SENSOR、MIPI CSI接收、同步聚合、输出以及主控接收侧进行分段联调。

评估清单

建议确认摄像头路数、主控可用CSI接口、分辨率、帧率、像素格式、MIPI lane数、单路速率、输出路数、画面布局和后端接收能力。还应考虑PCB布线、连接器、供电时序和调试接口，为后续扩展相机数量预留空间。

可参考多路MIPI聚合方案、四路MIPI相机聚合带宽预算和MIPI聚合输出包头设计进一步评估。

实际落地时，可先锁定主控接收格式和目标输出路数，再反推FPGA输入通道、缓存和带宽配置，使接口规划与整机结构保持一致。 如果后续需要增加摄像头，也可以在前期预留通道和调试接口，方便按阶段推进样机验证。 这样接口扩展与调试节奏也更容易安排。 便于后续维护。
