医疗设备多视角图像如何用FPGA MIPI聚合接入主控？

医疗设备多视角MIPI摄像头可由FPGA完成CSI接收、同步聚合和统一输出，了解紧凑结构、接口与调试评估要点。

医疗设备中的多视角图像采集，常涉及内窥观察、辅助视角、紧凑型采集模组或多画面显示。多个MIPI摄像头布置在有限空间内时，主控的CSI接口数量、连接器布局、视频同步和画面组织都需要结合整机结构一并考虑。

FPGA MIPI多路视频聚合方案可用于多路图像的前端接入与整理。每路MIPI SENSOR先接入FPGA，完成MIPI CSI接收、lane对齐、数据包解析及像素流恢复，再进行同步聚合、画面排列、拼接或多画面组合，最终以一路或少数几路MIPI CSI输出给主控。主控可继续负责显示、存储、编码和业务软件处理。

紧凑结构中的多路图像接入

对于结构空间紧凑的设备，多路MIPI摄像头若逐路连接主控，接口和连接组织会占用更多板级资源。通过FPGA视频聚合，可以在前端将多路MIPI视频统一整理，给主控提供更明确的输入方式。相机位置、画面比例和应用流程不同，也可以据此选择并排显示、上下拼接、画中画或分组输出等聚合形式。

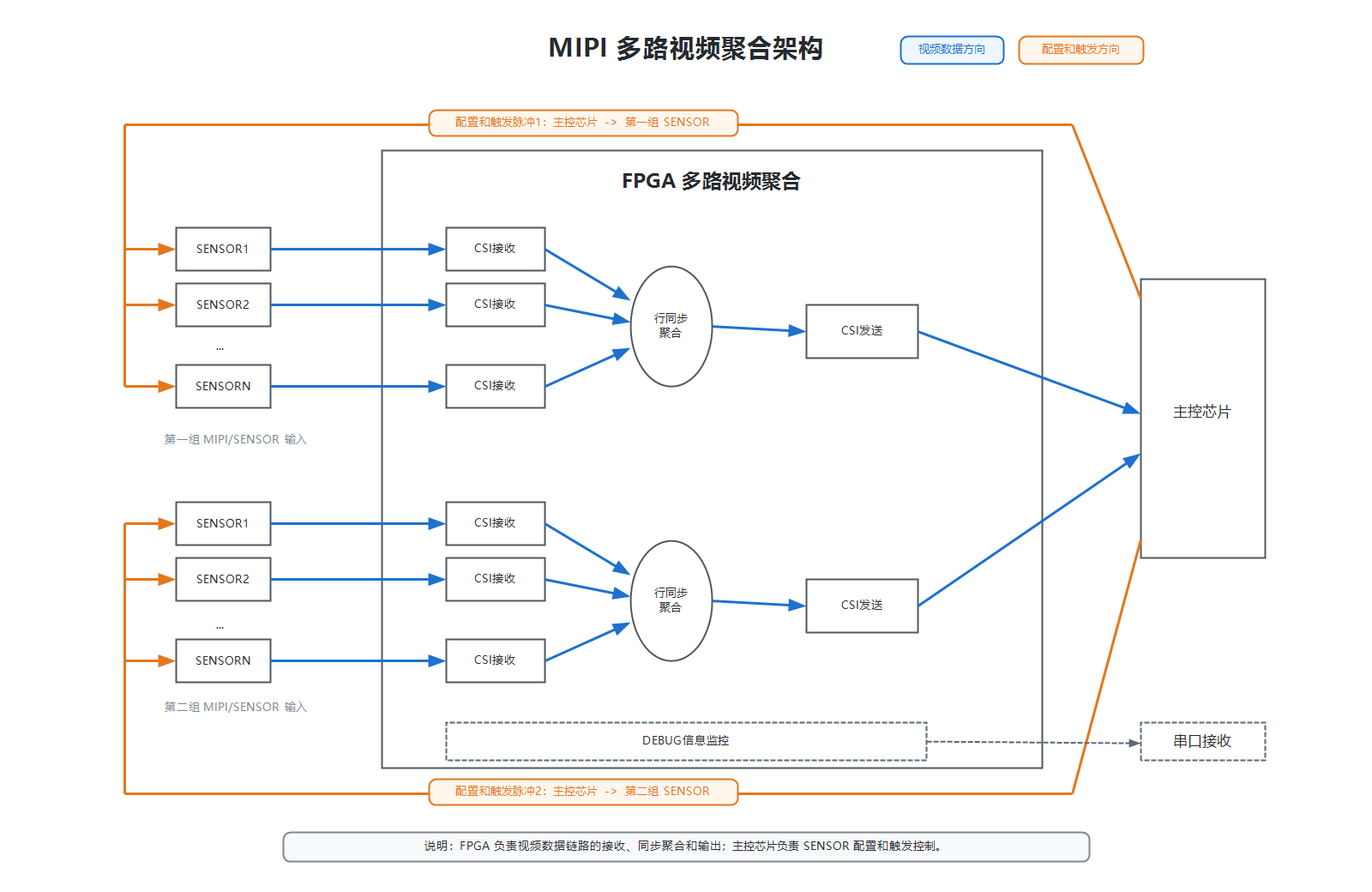

图1：多路MIPI图像进入FPGA后完成CSI接收和同步聚合，再输出至主控。

清晰划分控制与视频传输

在该架构中，主控可通过配置接口和触发信号管理SENSOR的工作模式、采集节拍及初始化流程；FPGA侧负责MIPI CSI视频数据的接收、同步与聚合输出。将控制链路和视频链路分别规划，有助于围绕每路MIPI输入状态、帧同步状态和输出画面组织开展联调，并为后续调整摄像头数量或分辨率留出空间。

评估参数与调试关注点

方案评估时建议先明确摄像头数量、安装位置、分辨率、帧率、数据格式、MIPI lane数、传输速率、预期画面布局、输出路数和主控CSI接收能力。FPGA中可配置通道状态、同步状态和错误计数等调试信息，便于在样机阶段观察多路MIPI视频的运行情况。本文聚焦图像前端接入和聚合输出，实际系统功能可按项目需求进一步规划。

多视角采集和统一输出项目可先参考多路MIPI聚合方案，并结合四路MIPI相机聚合带宽预算与MIPI聚合输出包头设计进行接口评估。

对于原型阶段，还可以先按实际相机数量搭建接收链路，逐步核对图像格式、帧率和输出画面，再进入整机结构联调。
