机器视觉设备多相机如何做FPGA MIPI视频聚合？

机器视觉多路MIPI摄像头可由FPGA完成CSI接收、同步聚合和统一输出，了解带宽、接口和调试评估要点。

机器视觉设备常通过多路相机完成多角度拍摄、同步采集或统一检测。相机数量增加后，主控直接接入全部MIPI摄像头，往往需要同时规划CSI接口、板级连接、同步关系和画面输出。前端链路如果没有提前整理，后续显示、存储或视觉算法联调都会受到影响。

FPGA MIPI多路视频聚合可以作为机器视觉设备的前端接入方案。多路MIPI SENSOR先进入FPGA，各路完成MIPI CSI接收、lane对齐、包解析和像素流恢复，再按照项目需要做同步聚合、画面排列、拼接、多画面组合或分组输出，最后以一路或少数几路CSI交给主控。

多相机输入如何统一整理

机器视觉项目可能需要正面、侧面、顶部或不同工位的图像。FPGA负责前端接收和整理后，主控侧可以获得结构更清晰的视频流，并专注于显示、检测、记录和业务处理。对于不同分辨率、帧率或画面比例的相机，可结合项目目标选择并排、拼接或独立分组输出，让多路MIPI输入与后端处理流程更容易对应。

机器视觉设备多相机FPGA MIPI视频聚合架构图

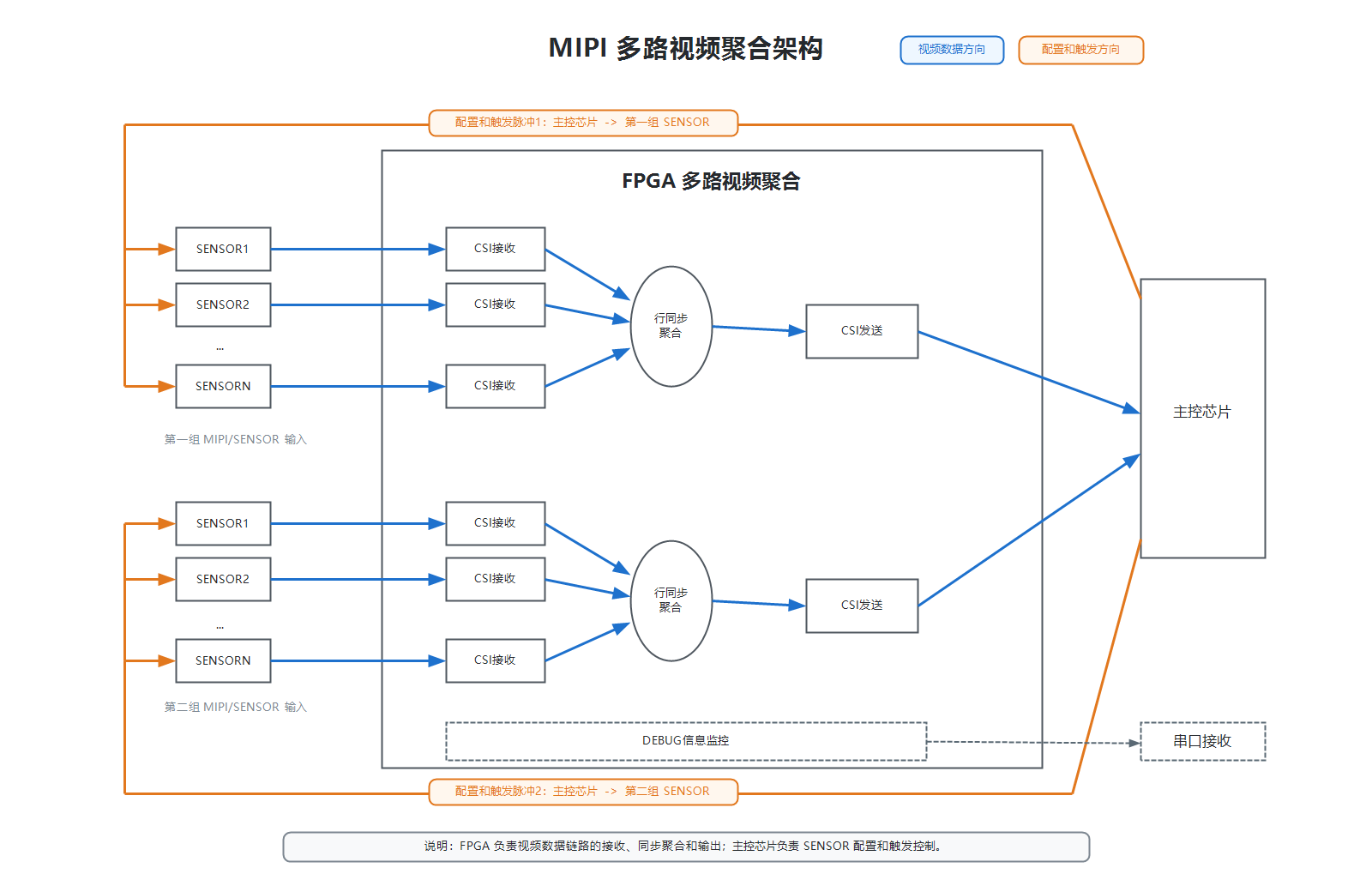

图1：多路MIPI SENSOR进入FPGA，完成CSI接收、同步聚合和画面输出。

主控可通过配置接口管理SENSOR初始化、工作模式和触发节拍，FPGA侧专注MIPI CSI视频接收、同步及输出。研发阶段可关注通道有效、帧同步、错误计数和工作模式等状态，便于区分相机输出、MIPI接收、聚合模块和主控接收侧的具体情况。这样的模块分工也方便后续增加相机通道或调整输出布局。

项目启动前建议确认相机路数、安装位置、分辨率、帧率、数据格式、MIPI lane数、传输速率、聚合方式、输出路数和主控CSI接收能力。多相机总带宽、FPGA资源和连接器布局应一并核对，避免仅按单路参数估算整体链路。

如果项目还处于方案论证阶段，可以先按一组相机验证输入、同步和输出，再根据实际检测节拍扩展通道，逐步完成硬件与软件联调。同时保留每路输入的状态信息，可让后续验收更容易对照相机编号、画面位置与主控输出。
