工业检测设备为什么需要FPGA MIPI多路视频聚合？

工业检测多工位、多角度摄像头可通过FPGA完成MIPI CSI接收、同步聚合和多画面输出，了解接口、带宽与调试评估要点。

工业检测设备常见多工位、多角度的图像采集需求：正面、侧面、底部或局部细节由多路MIPI摄像头同步采集，后端再完成显示、存储或检测处理。随着相机路数增加，MIPI CSI接口分配、视频时序、线束布局和图像组织都需要在系统早期规划。

FPGA多路视频聚合可作为工业检测设备的前端接入方案。多路MIPI SENSOR进入FPGA后，分别完成MIPI CSI接收、lane对齐、包解析和像素流恢复；随后按照项目需要做同步聚合、画面排列、拼接、多画面组合或分组输出，再以一路或少数几路MIPI CSI交给主控或后端接收端。

多工位采集的前端组织

对工业检测项目而言，FPGA MIPI多路聚合的价值在于把分散的多路相机输入整理为清晰的前端视频链路。主控可以专注于检测流程、显示、记录和业务逻辑；研发人员则可围绕每路MIPI输入状态、同步状态和聚合输出进行定位。对于不同工位的相机，也可根据画面尺寸和后端处理方式规划并排、拼接或分组输出。

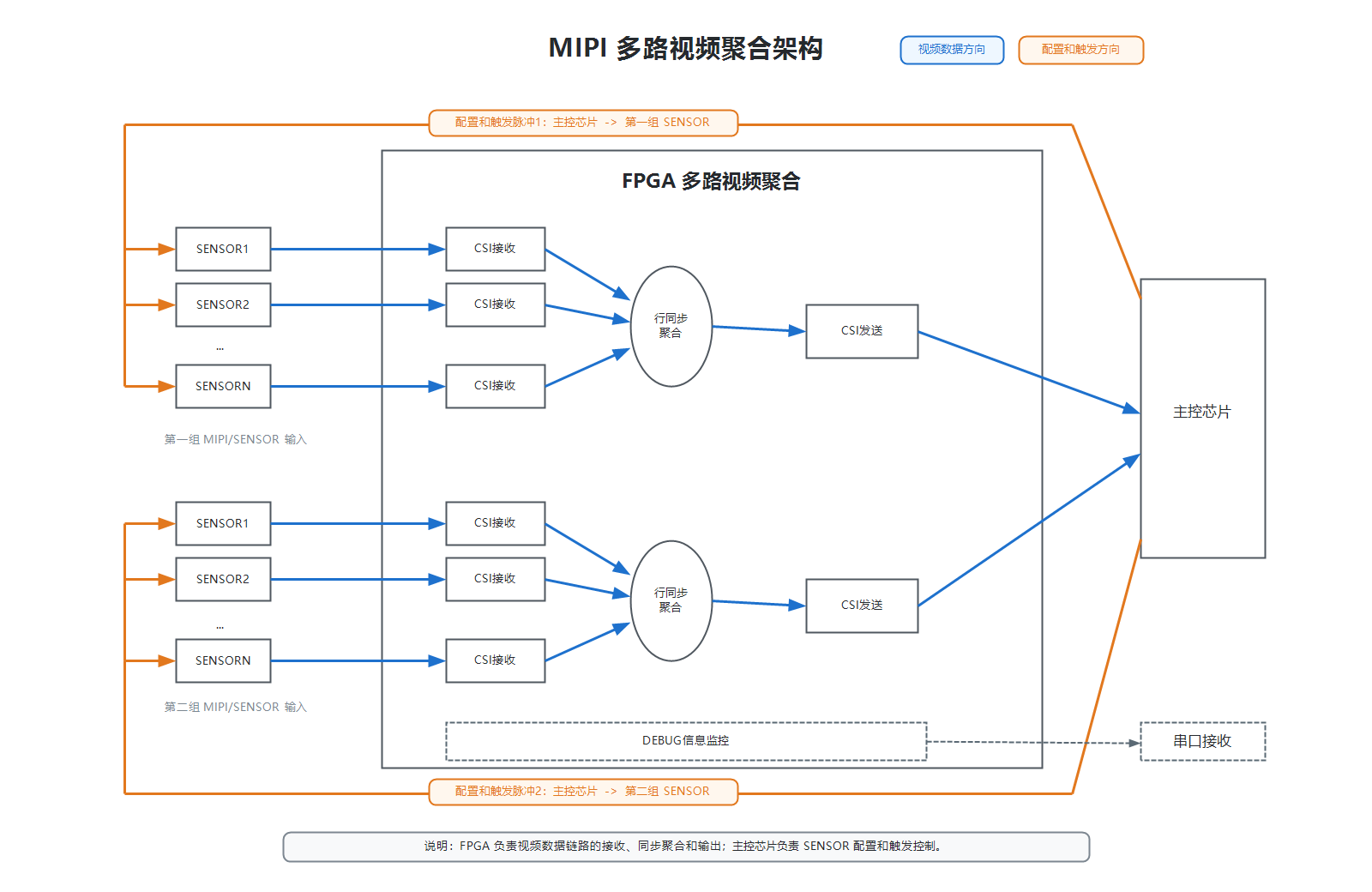

图1：多路MIPI SENSOR在FPGA侧完成CSI接收与同步聚合，再输出至主控或后端。

视频链路与配置链路分工

视频数据链路由SENSOR经MIPI CSI进入FPGA，经过接收、同步聚合和画面组织后发送至主控。相机的寄存器配置、模式切换和触发节拍则可由主控统一管理，FPGA侧聚焦MIPI视频接入与输出整理。这样的分工有利于把相机控制、视频传输和后端检测分别落到合适的模块中，便于后续扩展相机路数或调整聚合方式。

调试与项目评估要点

FPGA内部可输出通道有效状态、帧同步状态、错误计数和工作模式等信息，帮助研发人员观察多路MIPI CSI链路的运行情况。项目启动前，建议确认相机路数、安装工位、分辨率、帧率、像素格式、MIPI lane数、单路速率、聚合画面布局、输出路数以及后端接收能力；这些参数共同决定FPGA资源、接口和带宽规划。

工业检测、多工位采集、机器视觉前端接入等场景均可参考多路MIPI聚合方案，也可结合多摄像头FPGA聚合架构和多路MIPI相机同步验收方法进一步评估。

如果需要进一步确认接口形式，可先用目标相机参数进行带宽核算，再安排FPGA接收、输出和主控联调，减少后续改板次数。
