FPGA MIPI多路视频聚合DEMO是做什么的？

了解FPGA MIPI多路视频聚合DEMO如何接收多路摄像头、同步整理画面并输出给主控。

FPGA MIPI多路视频聚合DEMO用于展示多路MIPI摄像头如何统一接入FPGA、如何同步整理画面，以及如何以一路或少数几路CSI输出给主控。它适合机器人、无人机、工业检测、机器视觉、车载视觉和智能座舱等多摄像头项目的前端方案评估。

在DEMO架构中，多路MIPI SENSOR分别进入FPGA的MIPI CSI接收模块，完成lane对齐、包解析和像素流恢复。根据项目参数，FPGA可进一步完成同步聚合、画面排列、拼接、多画面组合或多组独立输出。主控侧获得整理后的视频输入，并负责相机配置、显示、存储、编码或后端业务处理。

DEMO可验证的内容

使用MIPI多路视频聚合DEMO，可以确认相机到FPGA、FPGA到主控的接口组织，观察多路输入的通道状态、同步状态、帧计数和输出画面。不同项目可依据相机路数、分辨率、帧率、数据格式和主控CSI能力选择画面布局与输出方式。这样可将多路MIPI输入、带宽与输出格式在项目前期进行统一核对。

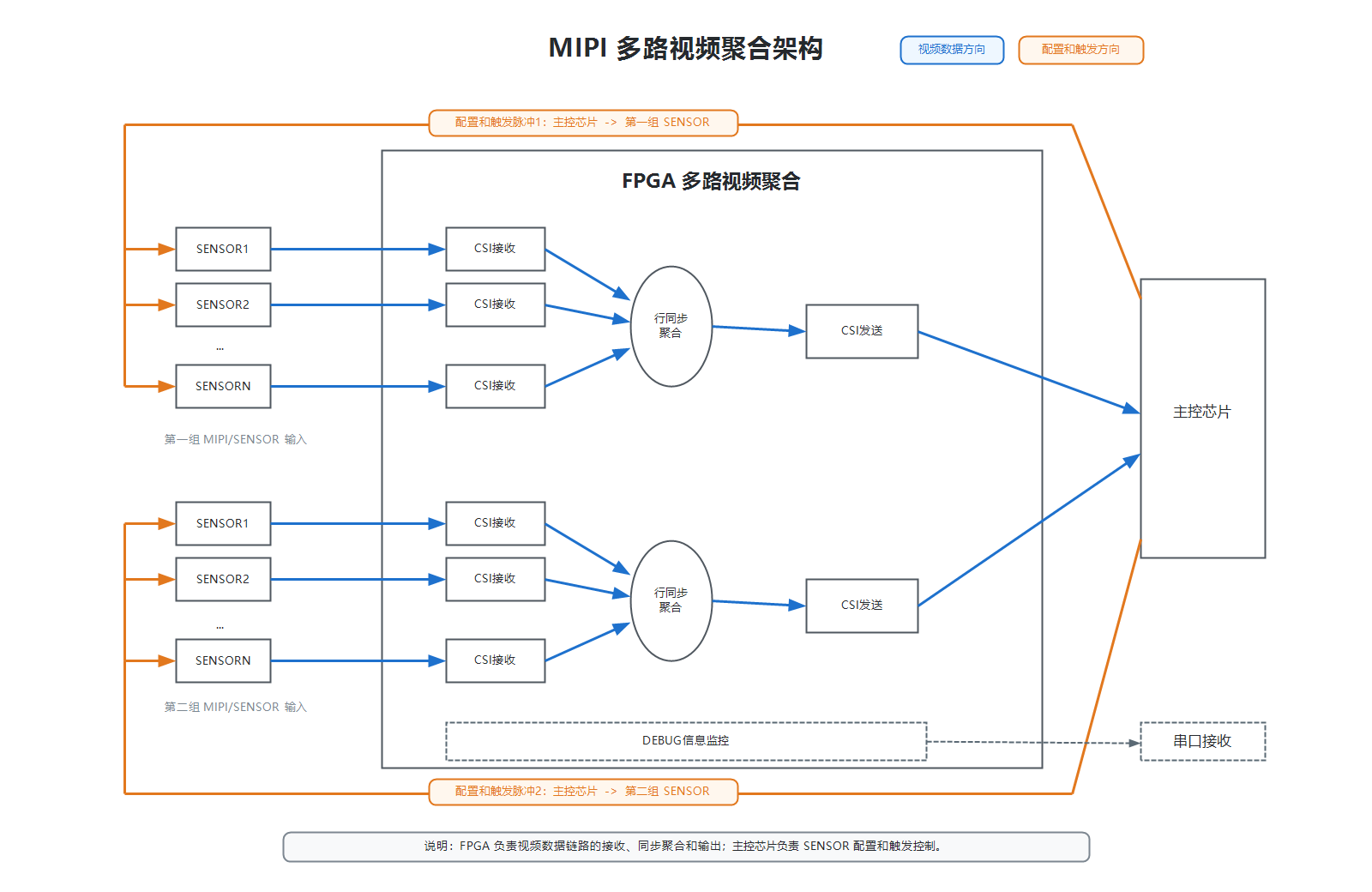

FPGA MIPI多路视频聚合DEMO架构图

图1：多路MIPI视频在FPGA中完成接收、同步聚合和CSI输出。

建议先从单路MIPI输入确认图像格式与接收状态，再增加相机通道，检查同步关系、画面布局和主控接收。FPGA内部的调试状态有助于对照各路SENSOR输出、MIPI CSI接收和聚合输出。相机触发和寄存器配置可由主控管理，FPGA专注视频数据链路，便于各模块分工协同。

项目评估时可准备摄像头数量、接口形式、分辨率、帧率、lane数、传输速率、聚合方式、输出路数和主控CSI接收能力，同时核对总带宽、缓存与PCB布局。

DEMO还可作为项目沟通中的直观参考：多路MIPI视频在何处接收、何处进行同步、如何形成目标画面、怎样送入主控，均可以结合实际接口进行讨论。对于后续需要增加相机通道的项目，可在初期规划时预留FPGA资源、MIPI接口和调试通道，使扩展工作更容易安排。

在验证过程中，可先固定相机型号和基础输出格式，确认CSI接收与视频同步，再调整画面布局或输出路数。这样每次参数变化都能对应到明确的MIPI链路状态。
