多路视频为什么需要FPGA MIPI聚合与软件协同？

了解FPGA多路MIPI视频聚合如何处理CSI接收与同步，主控软件如何承担显示、存储、编码和业务处理。

多摄像头设备中，软件负责显示、存储、编码、识别和业务处理等工作；而多路MIPI视频在进入软件之前，还需要先完成物理接口接入、MIPI CSI接收、同步关系整理、画面组织和输出格式规划。将前端视频链路与后端软件处理分层设计，有助于让整个系统的职责更加清晰。

FPGA MIPI多路视频聚合关注的是多路MIPI摄像头到主控之间的前端视频组织。多路SENSOR进入FPGA后，分别完成MIPI CSI接收、lane对齐、包解析和像素流恢复；FPGA再根据项目参数执行同步聚合、画面排列、拼接、多画面组合或分组输出，通过一路或少数几路CSI将视频交给主控。主控侧可继续运行显示、存储、编码或算法软件。

前端聚合与后端软件如何协同

当摄像头路数增加时，主控需要同时面对CSI接口、视频输入格式、同步节拍和画面组织。FPGA可在前端完成多路MIPI视频接收与整理，让主控获得更统一的输入。主控配置相机工作模式和触发节拍，FPGA专注视频数据接收、同步及输出，两者通过明确的接口和时序协同工作。这样也方便按项目需求调整输出路数和画面布局。

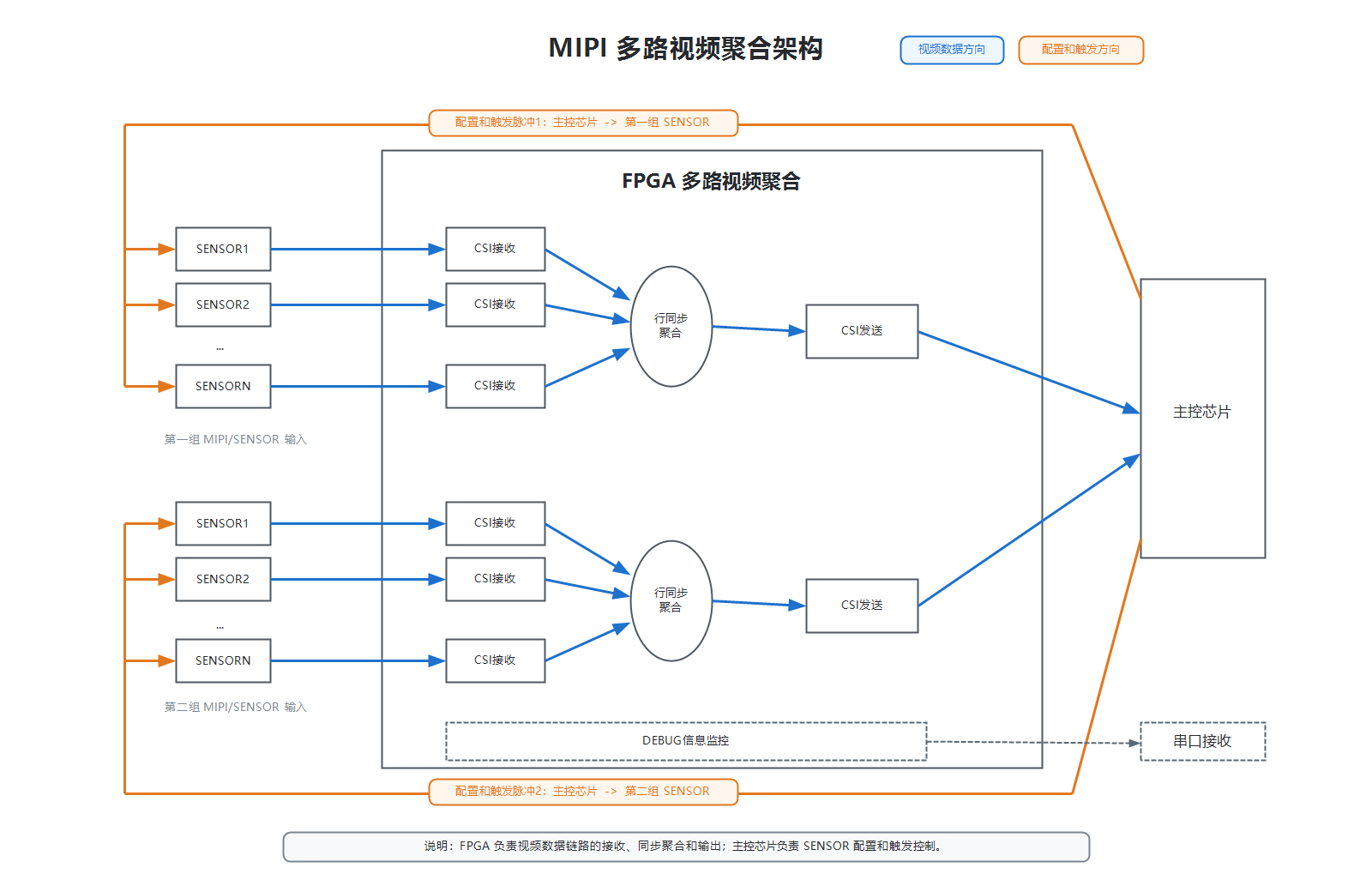

图1：FPGA负责多路MIPI视频前端接入和聚合，主控负责后端软件处理。

项目评估要点

建议确认摄像头数量、分辨率、帧率、数据格式、MIPI lane数、传输速率、同步方式、输出画面、主控CSI接收能力与后端处理流程。FPGA可提供通道状态、帧同步、错误计数等调试信息，便于研发阶段观察链路。先从单路MIPI输入验证，再扩展到多路聚合和主控软件联调，能够使每个步骤更容易核对。

在样机阶段，可先固定基础相机参数和输出格式，确认FPGA侧MIPI CSI接收、同步和画面组织，再结合主控软件验证显示、存储或编码流程。不同模块使用明确的接口和状态信息协同，有助于在参数调整时快速了解影响范围。项目还可以根据摄像头路数和后端需求选择一路输出、少路输出或独立分组输出。

这样前端MIPI视频接入与后端软件处理能够按照各自职责稳定配合。

可参考多路MIPI聚合方案、四路MIPI相机聚合带宽预算和MIPI聚合输出包头设计进一步评估。
