AD9653选型清单：通道数、频率、幅度与采集时长
AD9653选型前需确认通道数、同步、频率、幅度、采集时长、触发保存和软件需求，并评估PCIe、内存与SSD配置。
选择AD9653方案时，先把采集任务写成可核对的参数：需要同时采几路、信号频率与幅度是多少、每次记录多久、数据怎样分析和保存。AD9653选型不仅涉及8通道、16位、最高125 MSPS等前端规格，还包括FPGA处理、PCIe传输、电脑配置和软件功能。需求越清楚，越容易确定采集模块、板卡组合或完整系统的配置。
通道数与同步方式
首先确认需要同时工作的通道数，而非现场传感器的总数量。一片AD9653提供4通道，两片可形成8路采样前端。若项目需要比较相位、延迟或事件先后，还应说明是否使用共同采样时钟、统一触发，以及可接受的通道间时间差。把每个传感器和软件CH编号列成表，可提前规划AD9653输入接口与数据格式。

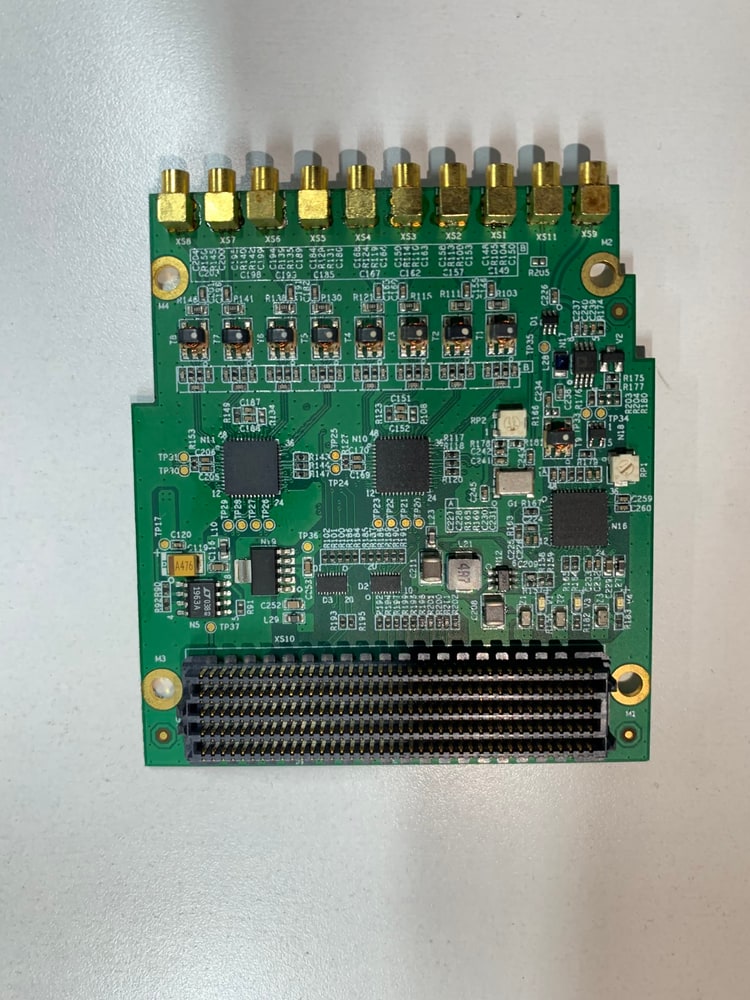

图1｜AD9653采集模块实拍：两片四通道ADC组成8路、16位、最高125 MSPS采样前端。
频率、幅度和输入条件
请列出目标信号的最高频率、典型频率、最大和最小幅度、直流偏置，以及信号源或传感器的输出阻抗。AD9653的125 MSPS描述最高采样速度；具体信号能否清晰记录，还应结合奈奎斯特条件、模拟输入带宽、前端滤波、采样时钟质量和输入范围。若接入振动、超声等传感器，还应把放大、缓冲、保护与抗混叠滤波纳入前端设计。
采集时长决定数据链路规模
短时抓取更关注触发方式、触发前数据和缓存深度；长时间连续采集需要同时评估PCIe、内存和SSD持续写入。按8通道、16位、125 MSPS计算，AD9653理论原始数据率约2.0 GB/s。明确是只查看实时波形、保存指定通道，还是持续保存全部原始数据，可帮助确定合理的数据格式、存储容量和主机配置。

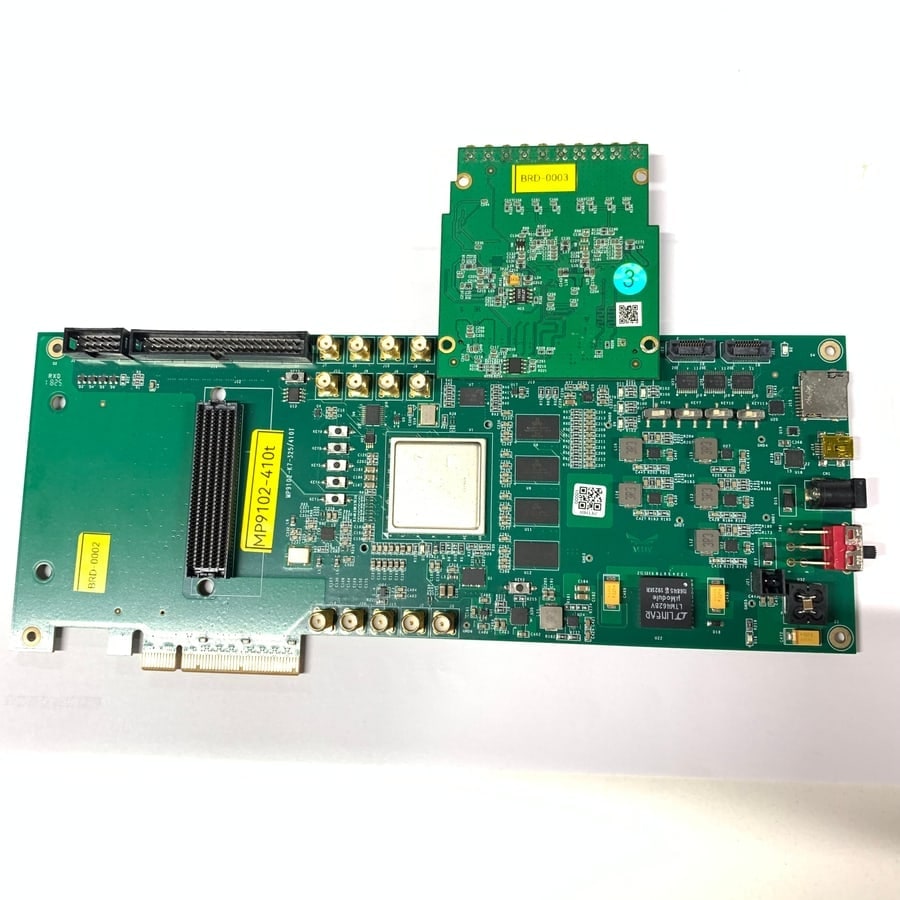

图2｜AD9653前端与FPGA PCIe底板的组合，用于连接采样、缓存和电脑传输链路。
软件功能与二次开发
除了硬件，建议明确操作系统、通道选择、时域显示、FFT、CSV或二进制导出，以及MATLAB、Python或C/C++读取需求。若需要外部触发、时间戳、FPGA预处理或自定义算法，可进一步写清输入条件、处理延迟、保存长度和输出格式。这样的描述更方便双方确认AD9653系统的交付范围与测试方法。
沟通需求时准备一张简表
把通道数、同步方式、最高与典型频率、幅度与阻抗、目标采样率、单次时长、触发和保存方式、电脑与软件环境列在同一张表中。根据这份清单，可以选择AD9653采集模块、模块加FPGA底板，或包含驱动与上位机的完整系统，并规划后续扩展。把真实信号和使用流程放在规格参数旁边，AD9653选型结论会更贴合项目。
