AD9653 8通道16位125 MSPS数据量：2.0 GB/s怎么算
计算AD9653八通道16位125 MSPS的2.0 GB/s理论数据率，并说明采集时长、PCIe带宽与SSD容量规划。
“8通道、16位、125 MSPS”不仅是AD9653采集平台的核心参数，也直接决定PCIe传输、内存缓存和SSD保存压力。两片四通道AD9653组成8路前端后，如果8路均按125 MSPS输出，理论原始数据率约为2.0 GB/s。掌握计算方法，就能根据实际通道数、采样率和采集时长快速规划主机与存储。
2.0 GB/s的计算过程
计算公式为：8通道 × 125,000,000次/秒 × 16位 ÷ 8位/字节，结果是2,000,000,000字节/秒，按十进制约2.0 GB/s。由此可得，单通道AD9653在125 MSPS、16位原始格式下约250 MB/s，4通道约1.0 GB/s，8通道约2.0 GB/s。这里计算的是有效采样数据，协议、状态字和文件格式还会带来额外开销。

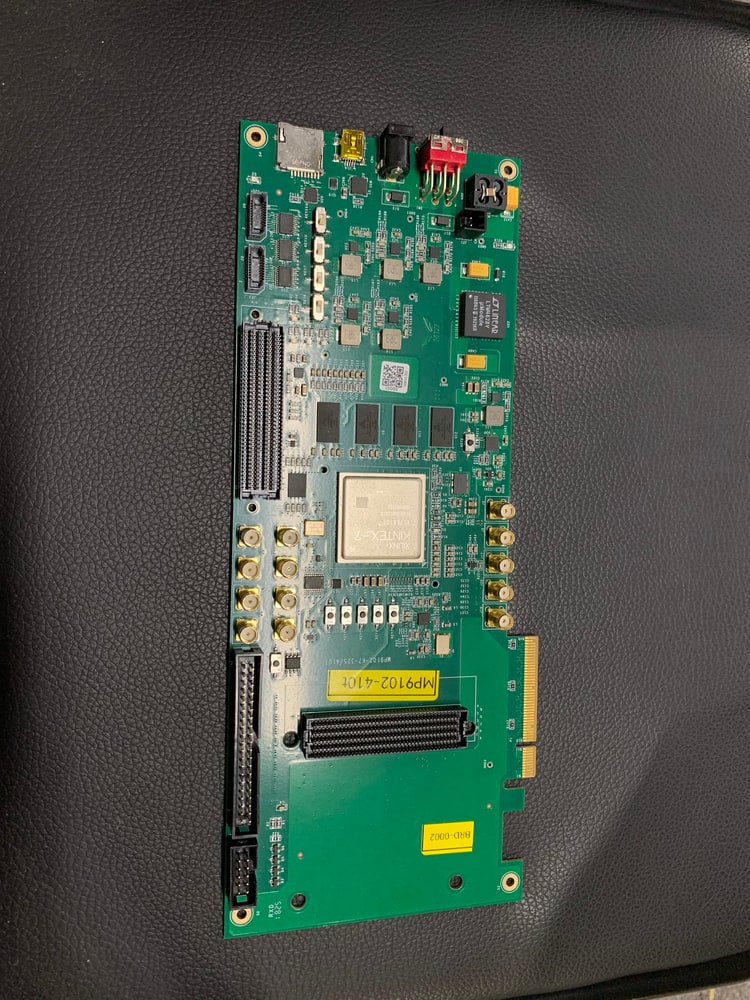

图1｜两片AD9653产生的8路采样数据由FPGA整理，再通过PCIe进入电脑。
一秒、一分钟和一小时需要多少空间
按理论满速原始数据估算，1秒约2 GB，1分钟约120 GB，1小时约7.2 TB。若保存为CSV，数字转换成文本后文件通常更大；使用16位二进制可以更紧凑地保留AD9653码值。实际项目可把通道数、采样率、每点字节数和记录秒数相乘，得到一次采集的基础容量，再预留文件头与管理空间。
前端数据率、PCIe带宽和SSD速度的关系
AD9653理论数据率描述采样前端在指定模式下产生的数据量；PCIe有效带宽描述板卡到主机内存的传输能力；SSD持续写入速度描述文件落盘能力。三项指标处于不同环节，需要按完整链路分别测量。FPGA数据打包、PCIe协议、主板资源、内存管理和软件处理都会影响最终持续速度。

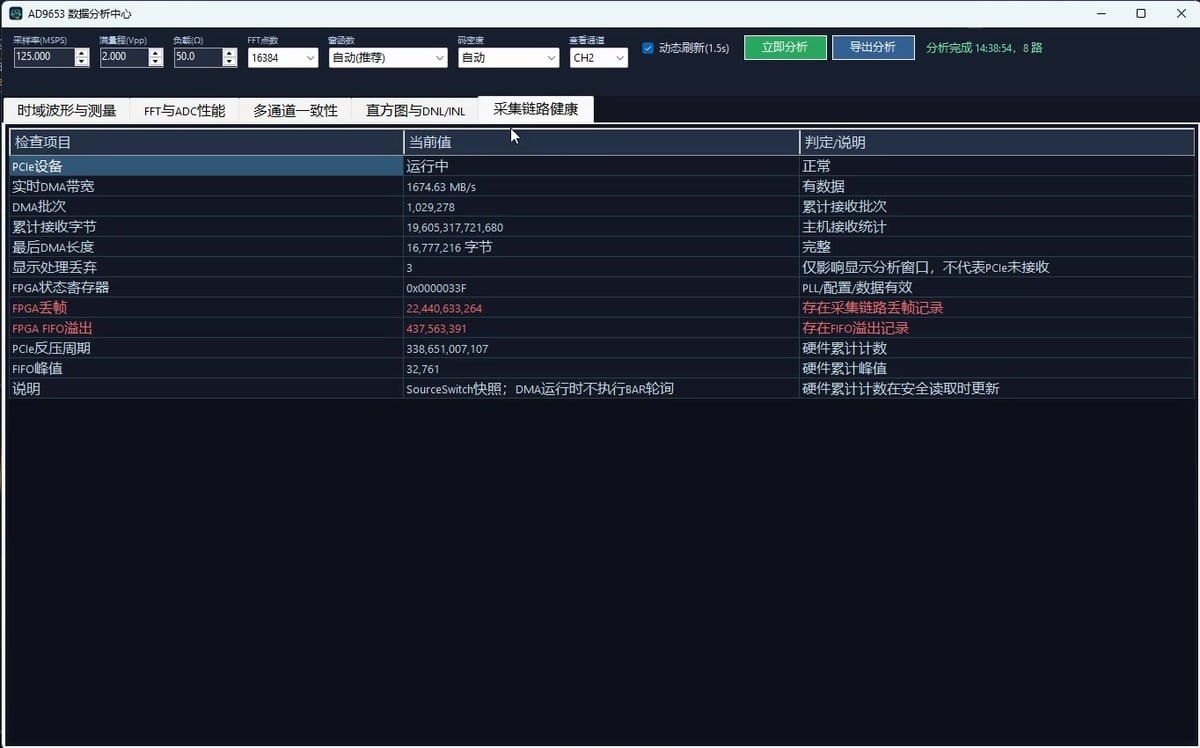

图2｜实时带宽、累计接收量和FIFO状态可用于观察AD9653高速数据链路。
根据任务控制有效数据量
许多应用会按实际需求选择AD9653通道、采样率和记录窗口。事件型信号可使用触发，只保留事件前后数据；关注特定带宽时可在明确滤波条件下抽取；只做实时监看时，可将显示数据与原始保存数据分别配置。这样既保留需要的信息，也能让传输和存储资源更匹配项目目标。
选主机和SSD前先列参数表
建议列出AD9653通道数、采样率、每点字节数、单次时长、每天采集次数、文件格式和数据保留周期，再计算峰值带宽与总容量。随后在目标主机上验证PCIe插槽、内存缓冲和SSD持续写入。把理论2.0 GB/s、实际采集模式和持续时间放在同一张表中，就能得到更清晰的AD9653高速采集系统配置方案。
