AD9653采集系统PCIe DMA是什么？高速数据怎样进电脑
介绍AD9653高速采集中的PCIe、DMA、循环缓冲区、FIFO状态，以及实时显示和SSD连续保存的配置方法。
在AD9653高速采集系统中，PCIe提供板卡与电脑之间的高速链路，DMA负责把FPGA整理好的数据直接写入主机内存。两者配合，解决的是多路采样数据如何高效进入电脑的问题。理解AD9653 PCIe DMA采集，有助于正确评估实时波形、内存接收和SSD连续保存之间的关系。
PCIe为什么适合多通道高速采集
AD9653为四通道16位、最高125 MSPS ADC，两片器件可形成8通道采集前端。多路数据在高采样率下会形成较大数据流，PCIe具有较高带宽和较低延迟，适合连接FPGA采集底板与主机。实际有效带宽会受到PCIe代际、通道数、主板插槽、芯片组共享资源和电脑配置影响，因此方案评估要结合目标主机。

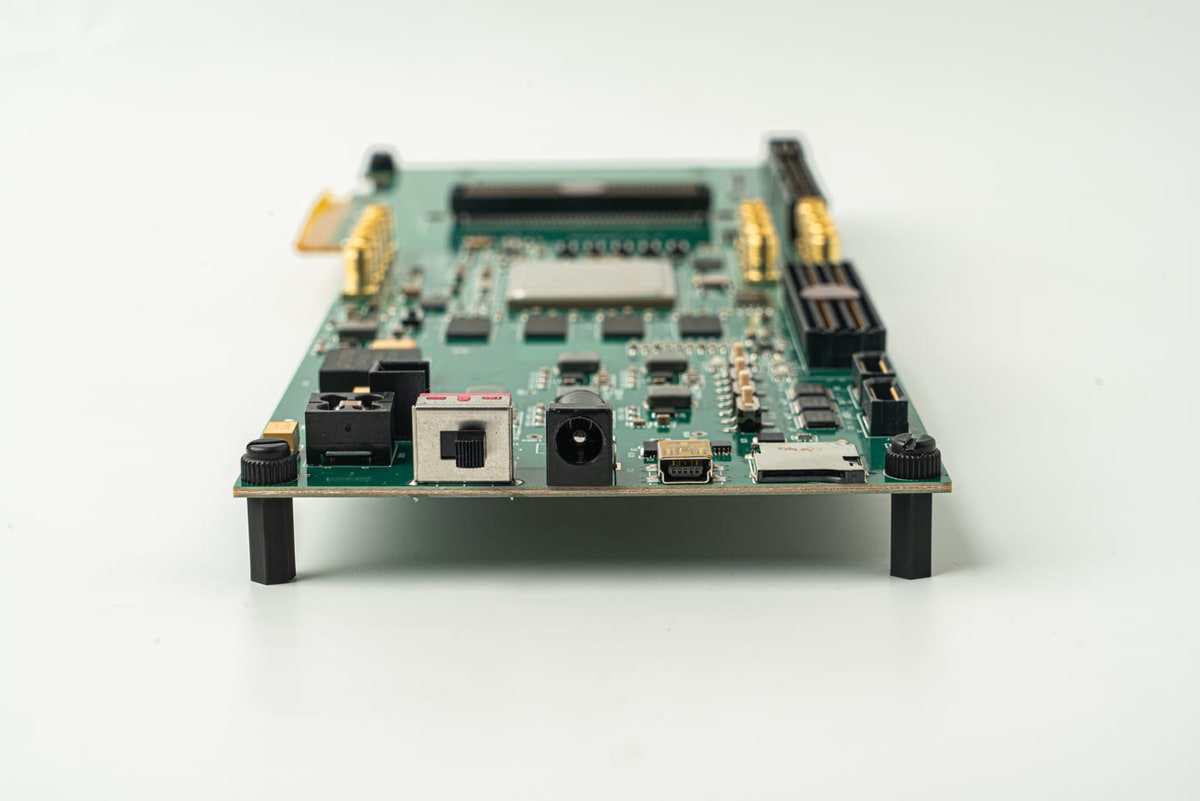

图1｜采集底板通过PCIe金手指连接电脑，板上接口用于供电、通信和功能扩展。
DMA怎样提高数据搬运效率
DMA即直接存储器访问。FPGA准备好AD9653数据块后，DMA按照驱动配置将其写入预先分配的内存缓冲区，CPU主要负责启动任务、管理缓冲区和处理结果。相比由CPU逐项读取，DMA更适合持续的大块数据传输，也便于上位机同时完成波形刷新、状态显示和文件处理。
循环缓冲区如何维持连续传输
驱动通常准备多个缓冲区轮流工作：硬件写入一块时，软件读取另一块，随后循环复用。FPGA端FIFO同样用于吸收瞬时节拍差。软件中的DMA批次、累计接收量、带宽、FIFO水位和异常计数，可以共同反映AD9653 PCIe链路是否运行顺畅。根据采集时长合理设置数据块和缓冲区，可减少频繁调度带来的开销。

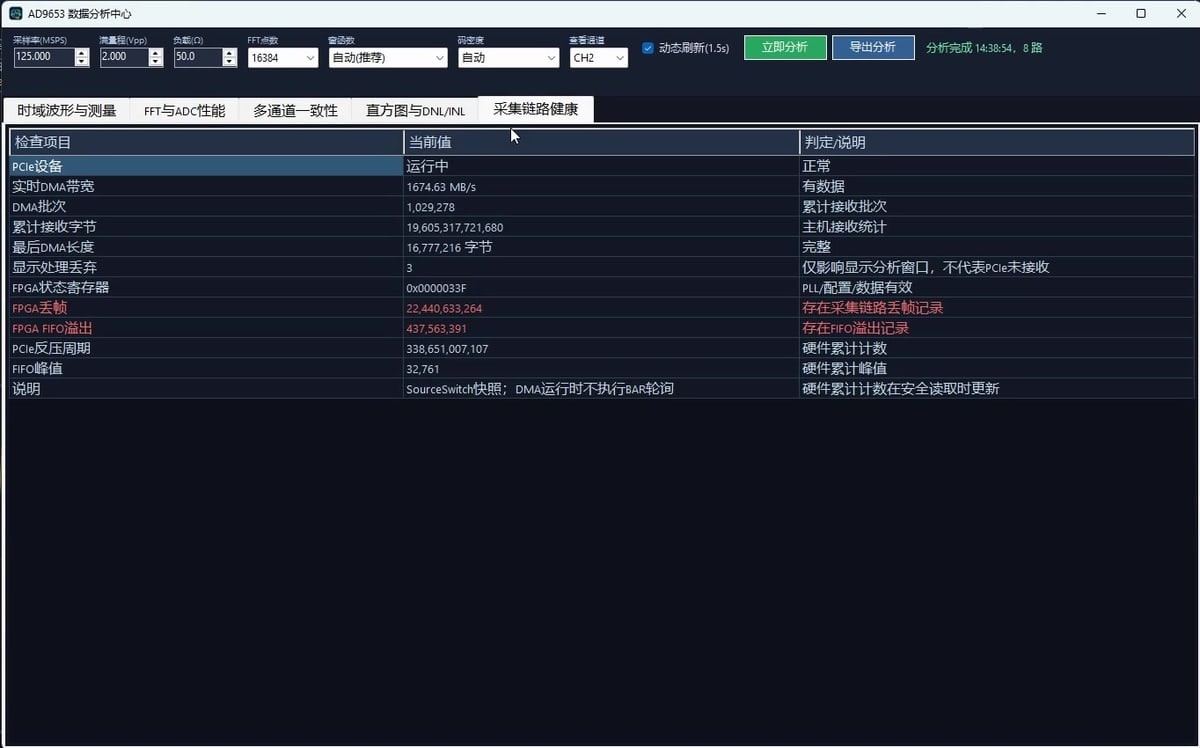

图2｜AD9653采集软件可显示DMA批次、实时带宽、累计接收量及FIFO状态。
实时显示与连续保存怎样规划
波形显示通常抽取一部分数据用于刷新界面，连续保存则需要把指定范围的AD9653原始数据稳定写入SSD。规划落盘时，应一起测试内存接收速度、文件格式、SSD持续写入速度、记录时长和异常计数。采用短采集验证配置，再逐步延长时间，能够更清楚地找到主机与存储的合适工作区间。
评估PCIe DMA需要提供哪些条件
建议提前说明AD9653实际通道数、采样率、16位数据格式、单次采样点数、触发方式、连续时长、操作系统和主机插槽。理论带宽用于初步计算，实际测试则在目标电脑、驱动和软件模式下完成。条件明确后，AD9653采样、FPGA缓存、PCIe DMA和SSD保存就能形成一套可验证的完整方案。
