AD9653采集模块怎样连接FPGA底板？数据接收与缓存
介绍AD9653模块与FPGA底板的板间连接，以及FPGA完成ADC配置、LVDS数据接收、通道对齐、FIFO缓存和PCIe传输的流程。
AD9653采集模块负责把模拟信号变成数字数据，但它不会直接把波形显示在电脑上。模块需要通过板间连接器接入FPGA底板，由FPGA完成数据接收、通道对齐和缓存，再交给后续传输链路。可以把AD9653理解为“采样前端”，把FPGA理解为“高速数据整理中心”。
模块与FPGA底板怎样连接？
AD9653模块底部的高速板间连接器与底板上的对应接口配合。连接器不仅传输多路数字采样数据，也承载时钟、控制和必要的电源信号。安装时要对准方向、保证连接到位，并按硬件说明固定板卡。
连接完成后，上层AD9653模块负责8路模拟输入，下层FPGA底板负责数字处理与电脑接口。两块板功能不同，但共同构成完整的AD9653高速采集硬件链路。

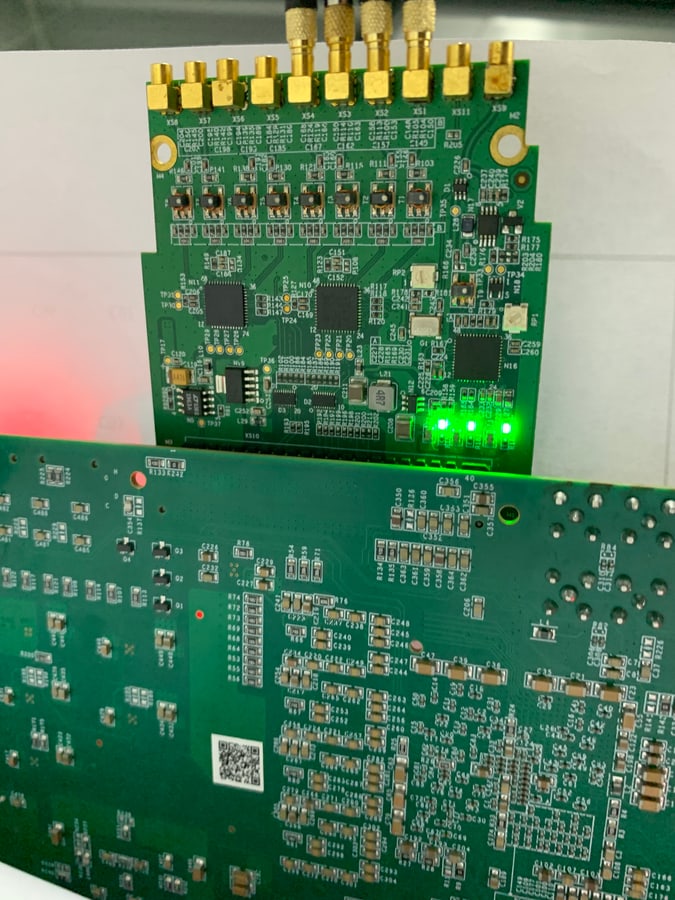

图1｜AD9653模块与FPGA底板连接后的实拍，前端采样与后端处理分工明确。
FPGA接到数据后要做什么？
两片AD9653会持续产生多路高速数字数据，FPGA通常要完成以下工作：
- ADC配置：按照系统设计设置工作模式、输出格式等参数；
- 数据接收：稳定接收各通道数字采样流；
- 通道对齐：识别通道和采样点顺序，避免数据错位；
- 缓存整理：把连续数据组织成后端能够传输和识别的数据块；
- 状态监测：记录溢出、丢数或链路异常，便于排查问题。

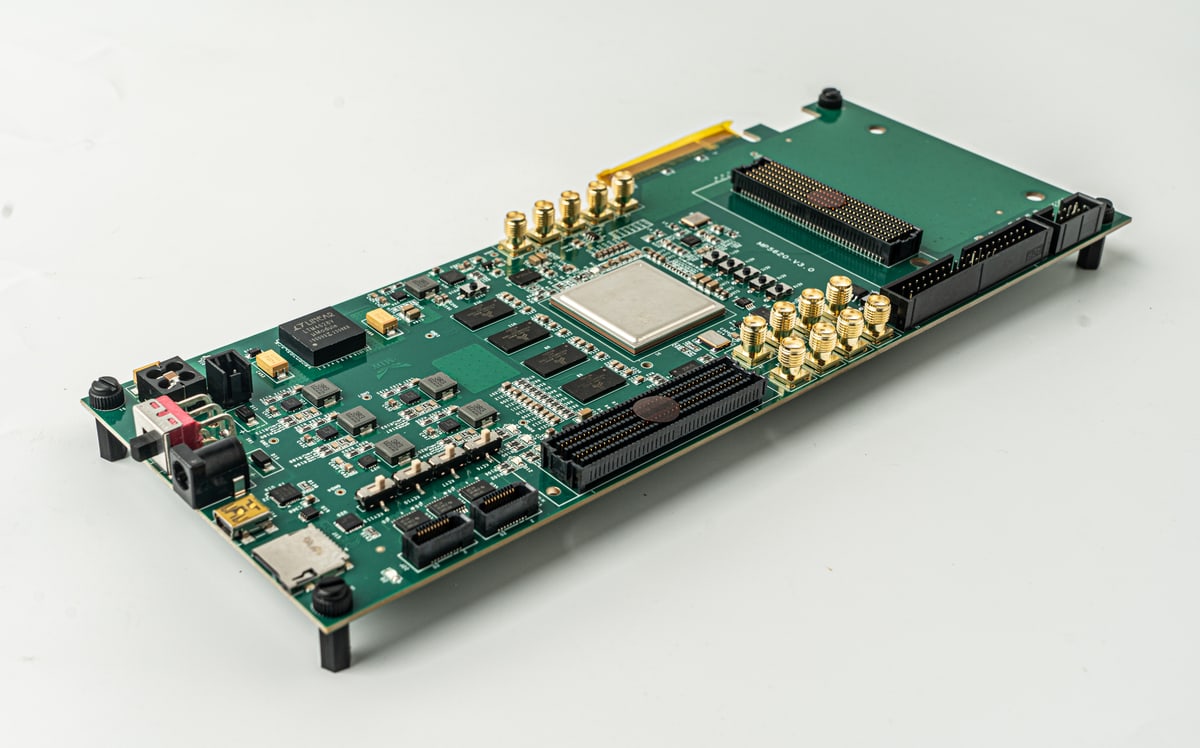

图2｜FPGA底板斜角图：中央为FPGA，板上还集成存储、时钟、连接器和PCIe相关电路。
为什么需要缓存？
AD9653输出数据的节奏由采样时钟决定，而电脑接收数据的节奏可能会短暂波动。FPGA内部FIFO或外部存储可以暂时吸收这种差异，降低瞬时拥塞造成丢数的风险。
缓存并不等于可以无限保存数据。缓存容量、PCIe持续带宽和电脑存储速度必须与采集模式匹配。采集时间越长、通道越多、采样率越高，对后端要求越高。
数据怎样从FPGA继续走向电脑？
FPGA把通道数据整理成规定格式后，通常通过PCIe和DMA送入电脑内存。驱动程序负责设备通信，上位机软件负责启动采集、选择通道、显示波形和保存文件。
因此，“模块已经上电”不等于“电脑已经能够采集”。只有AD9653、FPGA逻辑、PCIe传输、驱动和软件都正常，电脑端才会看到连续、对应正确的波形。
安装和调试时怎样逐步检查？
- 先检查硬件方向和供电，确认连接器没有错位；
- 再检查时钟和复位状态，确认ADC与FPGA进入正常工作模式；
- 使用单通道已知信号，核对接口与软件通道；
- 逐步增加通道和采样时长，观察是否出现丢数或溢出；
- 最后验证保存文件，确认数据量和波形与设置一致。
对于小白来说，记住“AD9653采样—FPGA整理—PCIe传输—软件显示”这条顺序，就能理解采集模块为什么必须连接FPGA底板，也能更快定位系统中哪一环出现了问题。
