AD9653采集系统如何通过PCIe DMA把数据送入电脑？
解析AD9653 8通道16位125 MSPS约2.0 GB/s理论数据量，以及FPGA缓存、PCIe DMA、驱动、内存和SSD持续采集链路。
AD9653可以高速地产生数字采样数据，但电脑不会直接读取ADC引脚。完整系统需要先由FPGA接收和整理数据，再通过PCIe进入电脑。PCIe解决的是“高速数据怎样送进去”，而DMA解决的是“怎样减少CPU搬运，让数据更连续地进入内存”。
为什么高速采集需要PCIe？
以8通道、16位、125 MSPS全部满速输出做理论估算：8 × 125,000,000 × 16 ÷ 8，原始数据量约为2.0 GB/s。这还没有计入协议开销、数据头或其他辅助信息。
实际系统不一定始终按8路满速连续保存，但这个计算可以说明：AD9653高速采集对后端传输能力要求很高。PCIe具备较高带宽和较低延迟，适合把大量采样数据送入电脑。

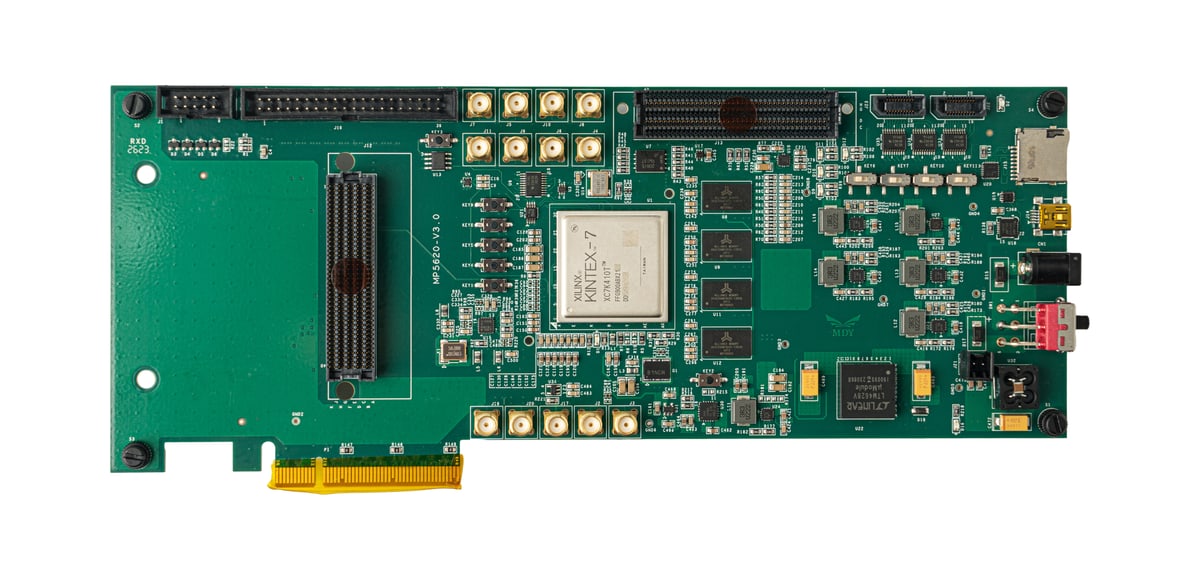

图1｜FPGA采集底板正面：下方金手指用于接入电脑PCIe插槽。
DMA是什么？
在AD9653采集链路中，DMA可以理解为一条由硬件管理的数据搬运通道。FPGA把AD9653数据准备好后，DMA直接把数据写入电脑内存，CPU主要负责下达命令和处理结果，不需要逐字节搬运。
这样做可以降低CPU负担，提高持续传输的稳定性。但DMA不是“无限带宽”，它仍受PCIe链路规格、驱动、内存、软件处理和磁盘写入速度限制。
从AD9653到电脑，数据经过哪些环节？
- AD9653采样：把8路模拟信号转换为数字数据；
- FPGA接收与缓存：对齐通道并组成数据块；
- PCIe DMA传输：把数据块写入电脑内存；
- 驱动与上位机：控制采集、显示波形并管理缓冲区；
- 文件或算法处理：保存原始数据，或交给MATLAB、Python和自定义程序。
软件里的DMA状态怎样看？
采集软件可以显示PCIe设备状态、实时DMA带宽、DMA批次、累计接收字节以及FIFO统计。这些信息用于判断链路是否持续工作，并帮助定位丢数、拥塞或显示处理不及时。

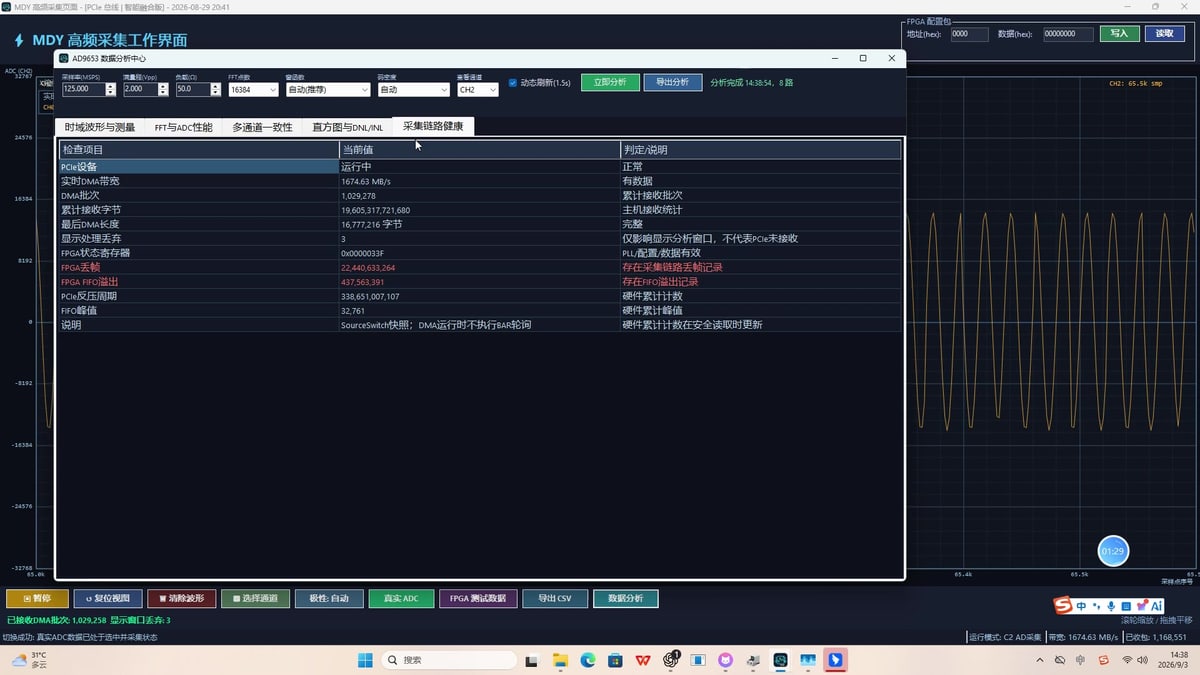

图2｜软件录屏截图：显示PCIe设备、实时DMA带宽、累计接收量和FIFO状态。
截图中的带宽是当时测试条件下的实时读数，不代表AD9653理论数据量，也不等于所有电脑都能达到的固定性能。评估系统时，应区分理论原始数据率、PCIe有效带宽和磁盘持续写入速度。
为什么能显示波形却不一定能长期保存？
软件显示通常只抽取或刷新一部分数据，而连续保存需要把大量原始数据稳定写入磁盘。因此，即使界面波形流畅，长时间记录仍可能受到SSD速度、文件系统、内存缓冲和软件写盘策略影响。
选择AD9653 PCIe采集系统时，应提前说明通道数、实际采样率、单次采集长度、是否连续保存以及后续分析方式。PCIe和DMA让高速数据进入电脑成为可能，而完整、稳定的采集仍需要FPGA、驱动、内存、存储和软件共同配合。
