AD9653采集系统中的FPGA：接收、对齐、缓存与整理
介绍AD9653采集系统中FPGA的初始化、数据接收、八通道对齐、FIFO缓存、数据打包及完整链路调试。
AD9653负责把模拟信号转换为16位数字采样数据，FPGA则位于ADC与PCIe之间，承担实时配置、数据接收、通道对齐、缓存和打包。把这条链路理解清楚，就能知道AD9653采集系统中的FPGA为什么重要，也能在调试时按照时钟、ADC、FPGA、PCIe和软件的顺序逐段查看状态。
FPGA先为AD9653建立工作条件
系统上电后，FPGA会按照固件设计管理复位、配置寄存器、采样模式和相关状态。AD9653采样时钟稳定、工作模式正确、数字接口进入预期状态后，后端才会持续收到有效数据。成熟方案会把这些初始化步骤固化在程序中，软件侧通过状态信息或测试数据就能快速确认AD9653链路已经就绪。

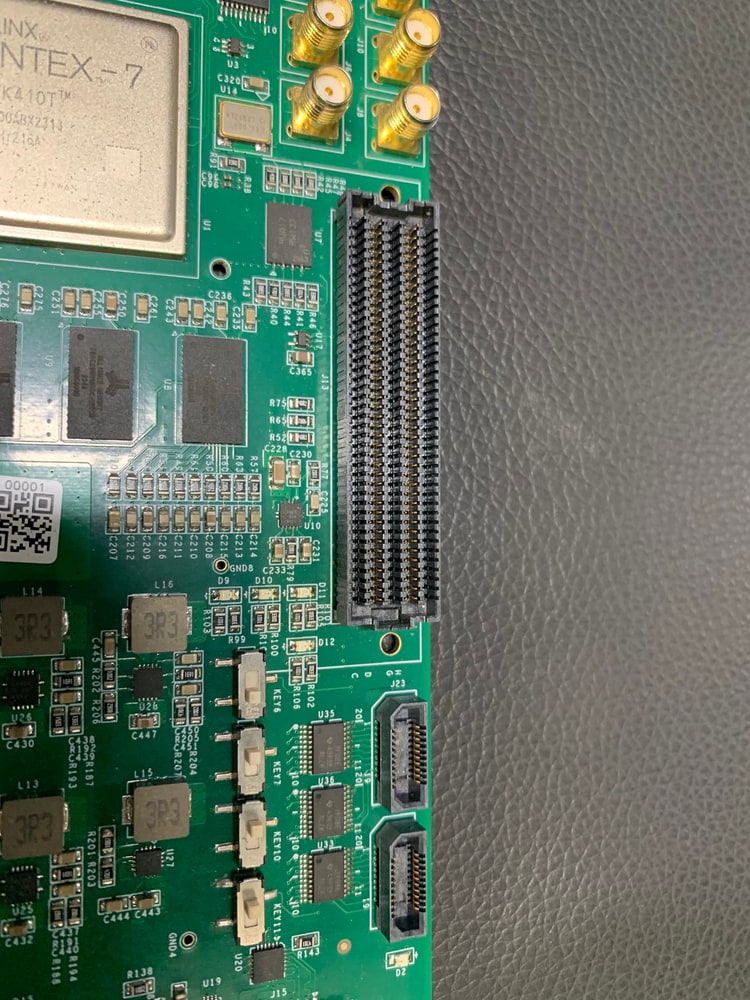

图1｜FPGA底板细节：Kintex-7、存储器、高速连接器和时钟器件共同完成数据处理。
为什么8路数据需要通道对齐
两片四通道AD9653组成8路采样前端，各路数据都以高速节奏连续输出。FPGA需要识别通道编号、数据边界和采样点顺序，把同一时刻的多路数据准确对应起来。对齐完成后，软件中的CH0至CH7才会与板上XS1至XS8形成清晰关系，多传感器的相位、时间差和幅度对比也有统一基准。
FIFO和外部存储怎样配合
AD9653按照固定采样节奏产生数据，而PCIe与电脑端处理会存在瞬时速度波动。FPGA内部FIFO可吸收短时节拍差，外部存储则可支持更大的采集窗口或数据调度。缓存深度、触发方式和传输带宽需要结合实际通道数、采样率和记录时长设计。软件显示FIFO状态和累计接收量，有助于持续观察AD9653数据链路的运行情况。

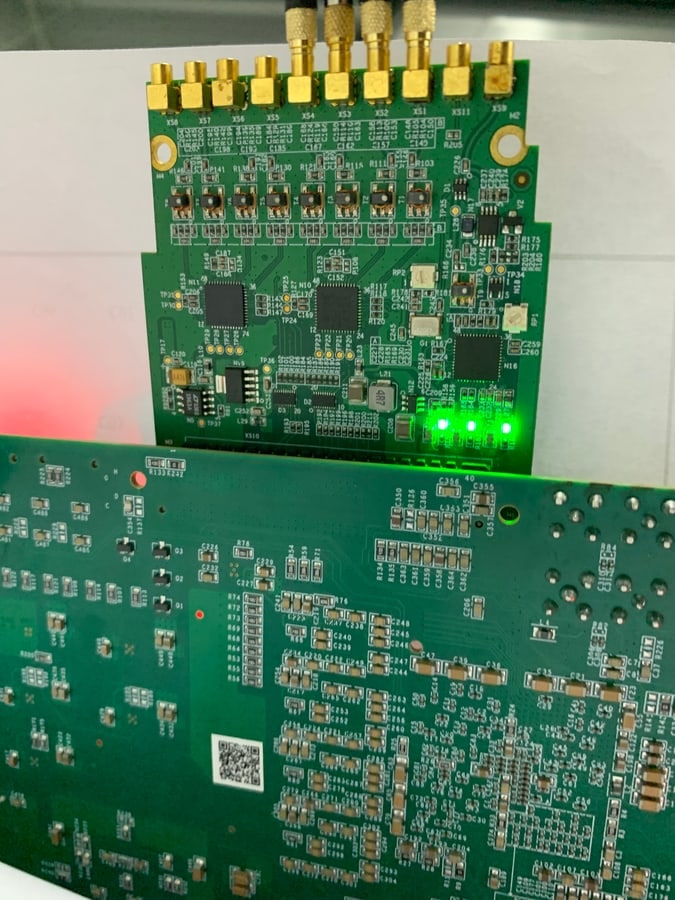

图2｜AD9653采集模块接入FPGA底板后，形成从ADC采样到PCIe传输的硬件链路。
数据整理和打包解决什么问题
驱动和上位机需要明确的数据格式，FPGA会把多个AD9653通道的采样值组织为数据块，并加入帧界限、状态字或时间信息。项目还可以根据需求配置触发、抽取、平均、数字滤波或特征提取。设计这些功能时，建议同时保留原始数据读取路径，方便算法前后对比和问题复现。
按完整链路进行调试
可以把流程记为“AD9653采样—FPGA接收对齐—FIFO缓存—数据打包—PCIe DMA—软件显示与保存”。看到波形异常时，先用FPGA测试数据确认后端通道，再检查AD9653时钟与输入，随后查看DMA和FIFO状态。这样由近到远分段验证，能够更快完成AD9653八通道采集系统的联调。
