AD9653适合哪些应用？多传感器、超声、通信与科研
介绍AD9653在多传感器、振动、超声阵列、通信中频和科研采集中的应用，以及通道、频率和数据量选型方法。
AD9653适合需要多通道、16位、最高125 MSPS同步采样的信号采集任务。两片四通道AD9653可组成8路采样前端，再由FPGA完成数据接收与缓存，通过PCIe送入电脑。多传感器测量、超声阵列、通信中频和高校科研都可以围绕这条链路建立采集与分析平台。
多传感器与振动测试
结构振动、设备状态监测和多点实验通常需要同时观察多个传感器。AD9653 8通道同步采集能够保留各测试点之间的时间关系，便于比较事件先后、相对幅度、频率成分和传播过程。实际配置时，还会结合加速度、振动或压力传感器的输出类型，选择合适的放大、滤波、供电和输入范围。

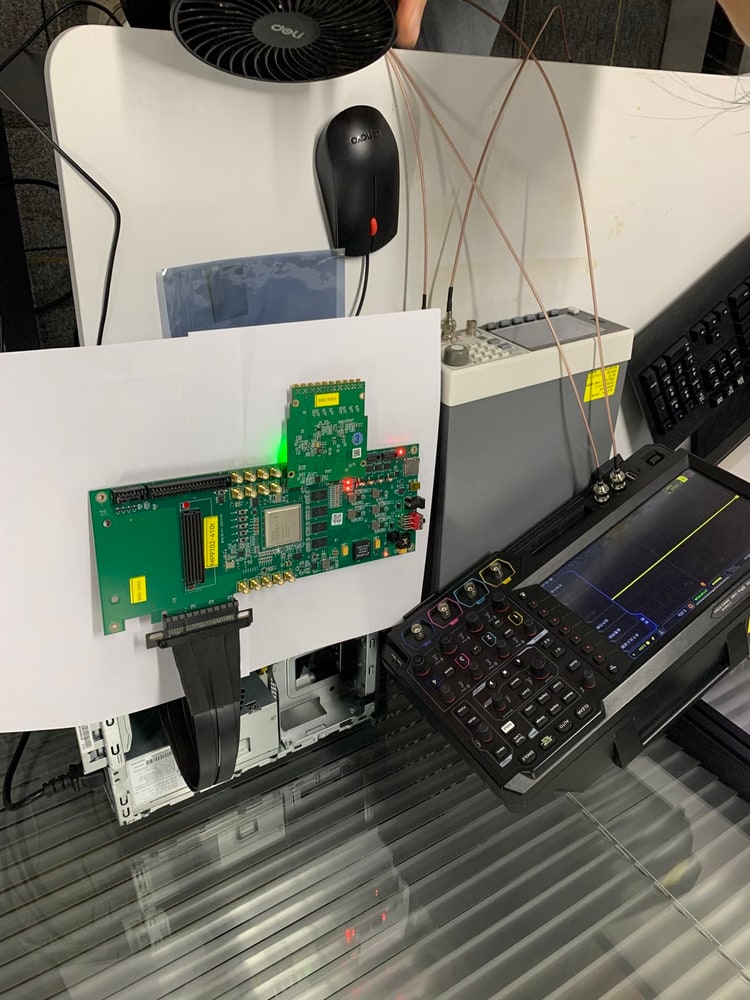

图1｜AD9653模块与FPGA底板连接仪器和电脑，可组成多通道采集验证平台。
超声与阵列信号采集
超声和阵列应用会利用不同通道回波的时间差与幅度差。AD9653提供8通道同步高速数据入口，完整超声采集方案还可以结合低噪声放大、带通滤波、输入保护、统一触发和后续成像算法。FPGA可承担多路数据对齐、触发窗口、缓存与实时预处理，电脑端则用于显示、保存和算法验证。
通信中频与实验室信号分析
通信实验常需要同时记录多路中频或基带信号，再进行FFT、调制、相关或相位分析。AD9653的125 MSPS提供密集时间采样点，16位量化便于记录较细的幅度变化。实际频率范围应结合奈奎斯特条件、模拟输入带宽、采样时钟质量和前端滤波器确定，并通过已知信号建立测试基线。

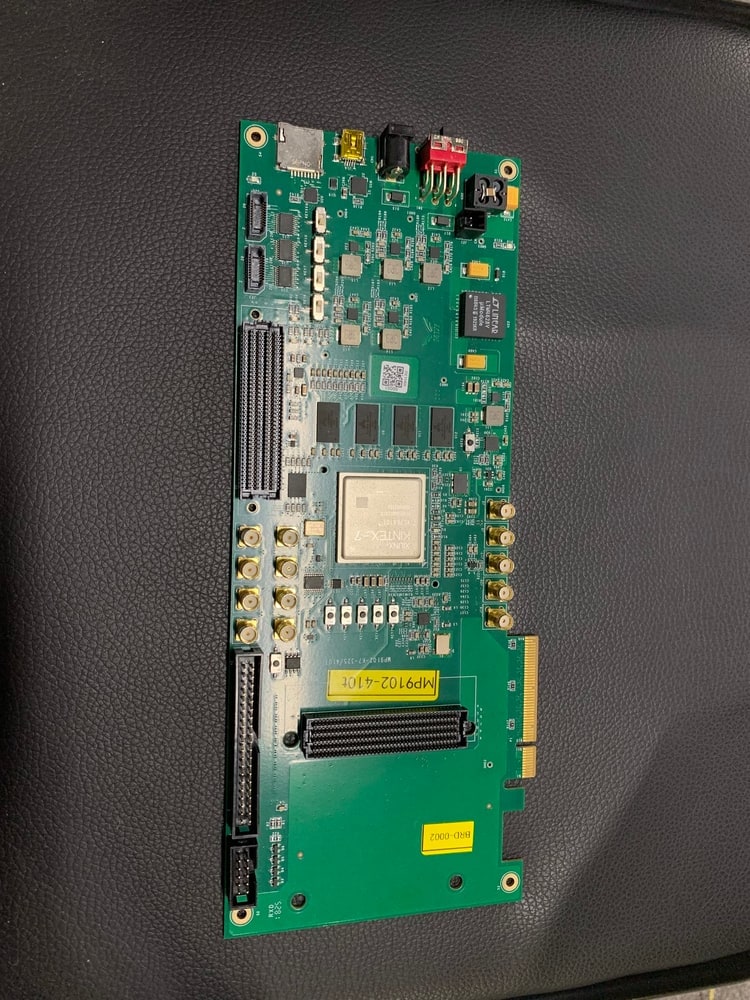

图2｜AD9653采样前端、FPGA处理和PCIe传输构成可扩展的高速数据链路。
高校科研与算法验证
科研项目往往需要保留原始数据，并使用MATLAB或Python进行频谱、滤波、阵列和特征分析。AD9653平台把采样前端、可编程逻辑和电脑连接在一起，可从单通道正弦实验逐步扩展到多通道同步、触发采集和自定义FPGA算法。清晰的数据格式与实验记录也方便论文复现和团队协作。
判断方案是否匹配的五个问题
选型前可依次确认：需要几路同时采集、最高信号频率多高、输入幅度与阻抗怎样、单次或连续记录多久、是否需要触发和二次开发。随后根据AD9653实际数据量配置FPGA缓存、PCIe带宽、内存和SSD。把真实信号条件与工作流程说明清楚，就能更准确地判断AD9653采集模块、底板组合或完整系统的配置方式。
