示波器是什么?为什么工程师喜欢用它看波形?

示波器是什么?它怎样显示电压随时间的变化?通过AD9144输出演示,了解工程师如何用示波器确认输出、观察曲线并比较操作前后的波形。

电信号看不见,工程师怎么知道输出是否按预期变化?示波器就像一个观察窗口:把测量点的电压变化显示成曲线,让原本抽象的信号有了可以观察和比较的画面。

示波器是什么?

示波器是一种观察电信号的测量仪器。把合适的测量连接接到待测位置,屏幕便能显示该处电压随时间变化的过程。横向是时间,纵向是电压:沿着曲线从左往右看,就能看到信号先后经历了什么变化。

产生测试波形的是信号源或板卡的输出电路;示波器负责把输出呈现出来。比如在 AD9144 输出演示中,板卡产生波形,示波器帮助工程师观察屏幕上的变化。两者各有分工,也正好组成了直观的演示。

为什么工程师喜欢看波形?

第一,看输出有没有到达测量点。启动设备后,工程师可以先观察屏幕上的信号,再按测量位置逐步检查连接和输出设置。

第二,看变化过程。曲线是连续重复、短暂出现,还是在某次操作后改变?这些现象能帮助工程师决定下一步应检查哪一段连接、哪项设置,并让团队围绕同一幅画面沟通。

第三,看操作前后是否符合预期。保持测量位置和显示条件一致,调整输出后再观察一次,变化方向便更容易看清。示波器因此成为调试现场常用的“观察窗口”:先看见现象,再结合仪器读数继续分析。

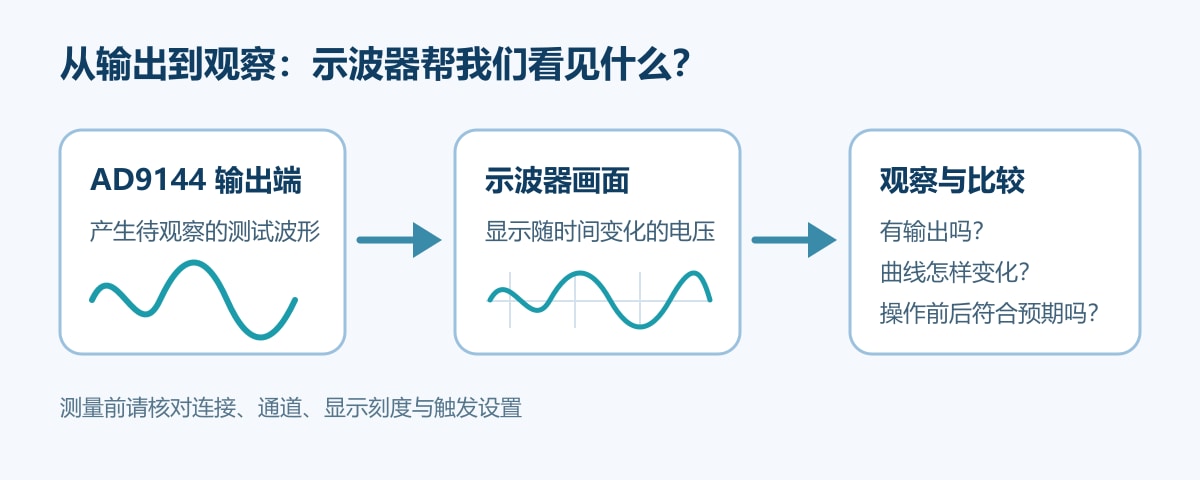

AD9144 输出端到示波器观察的流程示意图

图1:从 AD9144 输出端连接测量仪器,再观察屏幕画面并核对操作前后的变化。示意图用于说明观察流程。

AD9144 演示里,画面告诉我们什么?

已有的AD9144 示波器输出画面记录了按键调整前后的状态。两张画面采用相同的时间刻度;调整后,同样宽度的屏幕里出现了更多次重复的曲线。工程师可以据此直观看到操作带来的变化,再查看仪器读数,记录具体测试结果。

这篇关注的是“示波器怎样帮助观察”。如果想了解曲线高低、疏密的含义,可接着阅读波形的“高矮”和“快慢”。

看波形,先从这几步开始

先确认测量位置、连接和示波器通道;再调整时间与电压刻度,让曲线完整、清楚地出现在屏幕上。观察重复波形时,可检查触发设置,使画面稳定,便于前后比较。最后把操作条件与仪器读数一起记录下来,方便复核和交流。

示波器让电信号的变化过程变得直观。您希望产生什么样的测试波形?欢迎说明应用用途、输出方式和现有板卡,我们可以一起梳理合适的方案。相关信息可查看DAC 系统详情页或官网联系页面。
