波形的“高矮”和“快慢”，分别代表什么？

波形的高矮和快慢分别代表什么？从时间、电压坐标入手，理解幅度、峰峰值、周期和频率，并结合AD9144调频演示学习读图。

屏幕上的曲线为什么有的高、有的矮，有的稀、有的密？先看懂两个方向：横向看时间，纵向看电压。

先认坐标，再看曲线

示波器画面从左到右表示时间推进，纵向表示测量点的电压。横向“每格多少时间”和纵向“每格多少电压”，就像地图的比例尺。画面还可以平移或缩放；比较两张波形图时，应先核对刻度和测量通道。

“高矮”看幅度

可以把电压起伏想成秋千的摆动：相对于参考位置，摆得越远，变化就越大。幅度描述电压变化的大小。对于规则、对称的波形，以信号的基准电平为参照，基准到波峰的电压差可用于表示幅度；最高点到最低点的电压差叫峰峰值。读取参数时，应分清仪器标注的是幅度还是峰峰值。

屏幕上“看起来更高”，也可能是纵向刻度或显示位置变了。比较两次输出时，最好保持相同的纵向刻度和探头设置，再读取示波器的电压测量值。

“快慢”看频率

如果波形有规律地重复，完成一轮变化就是一个周期。频率表示每秒重复多少次，单位是赫兹（Hz）：一秒内重复五次，就是 5 Hz。

在相同的横向时间刻度下，同一段屏幕宽度里的周期越多，波形越密，频率越高。若两次画面的时间刻度不同，应先核对每格时间或查看仪器的频率读数。对于不按固定周期重复的波形，可先描述变化持续时间，周期性明确后再讨论频率。

幅度和频率，可以分别变化

幅度回答“电压变化有多大”，频率回答“重复得有多快”。波形可以变高而节奏不变，也可以高度相近却重复得更快。把两个问题分开，就不会把“更高”误认为“更快”。

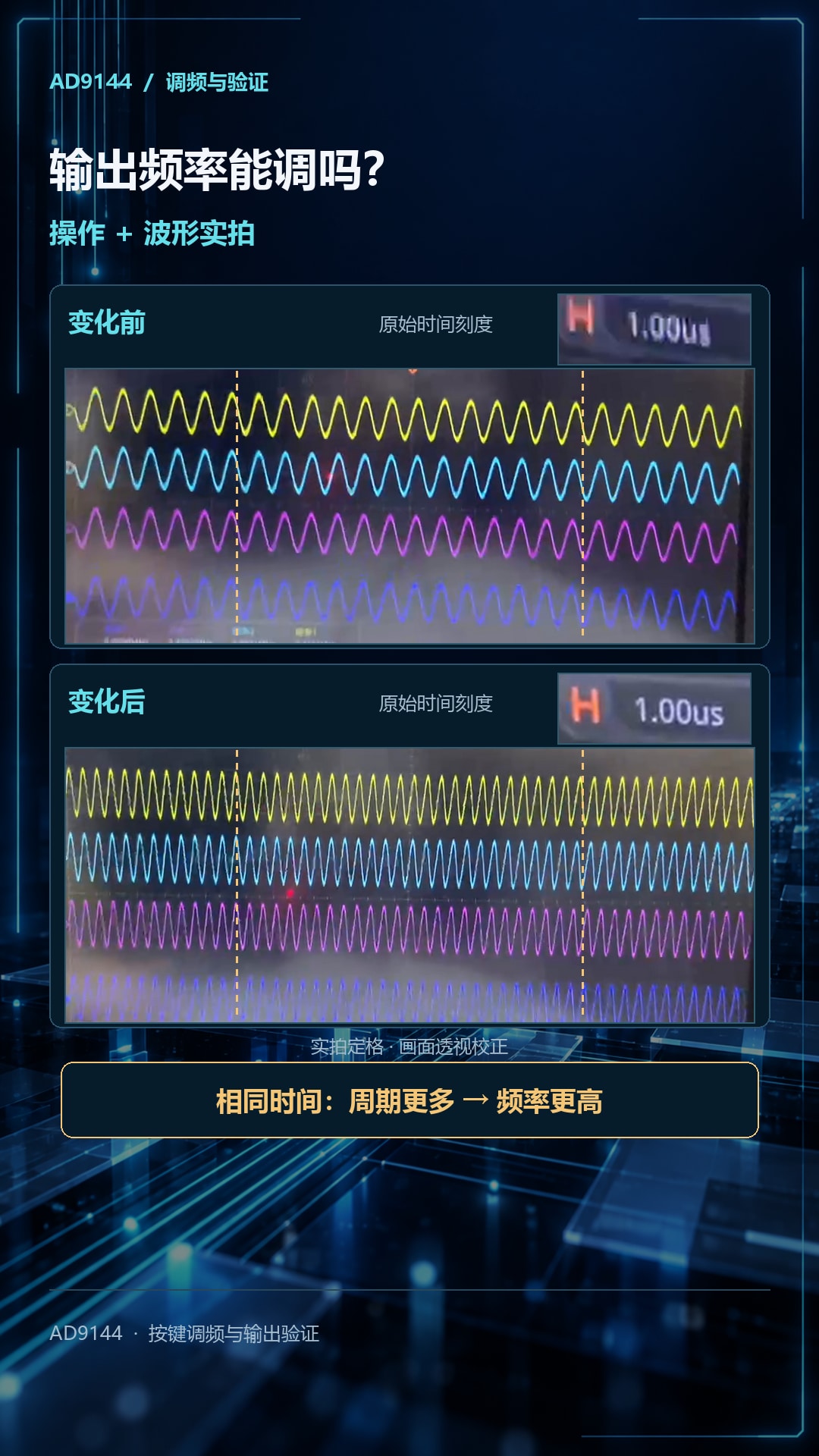

已有的 AD9144 按键调频演示提供了直观例子：前后画面时间刻度相同，变化后同一段时间内出现更多周期，便于观察频率提高的方向。这组画面展示调频；比较输出幅度还需查看纵向刻度、连接条件和示波器测量值。

图1：在相同时间刻度下比较前后波形，变化后同一时间内的周期更多。

看波形，可以按这个顺序

先看横轴时间、纵轴电压和每格刻度；再结合纵向刻度与仪器读数，读取幅度或峰峰值；最后在同一时间范围内观察周期，并核对频率。这样就能把波形的“高矮”和“快慢”说清楚。
