正弦波、方波、三角波，究竟有什么不同？

正弦波、方波、三角波有什么不同？从电压随时间的变化认识平滑起伏、高低切换与斜坡升降；结合AD9144已验证波形，区分原理示意和实际输出。

有的波形像圆滑的山丘，有的像台阶，还有的像连续的斜坡。它们为什么长得不一样？先不看公式，只看电压怎样随时间变化，就能认识这三种常见波形。

先沿着时间看形状

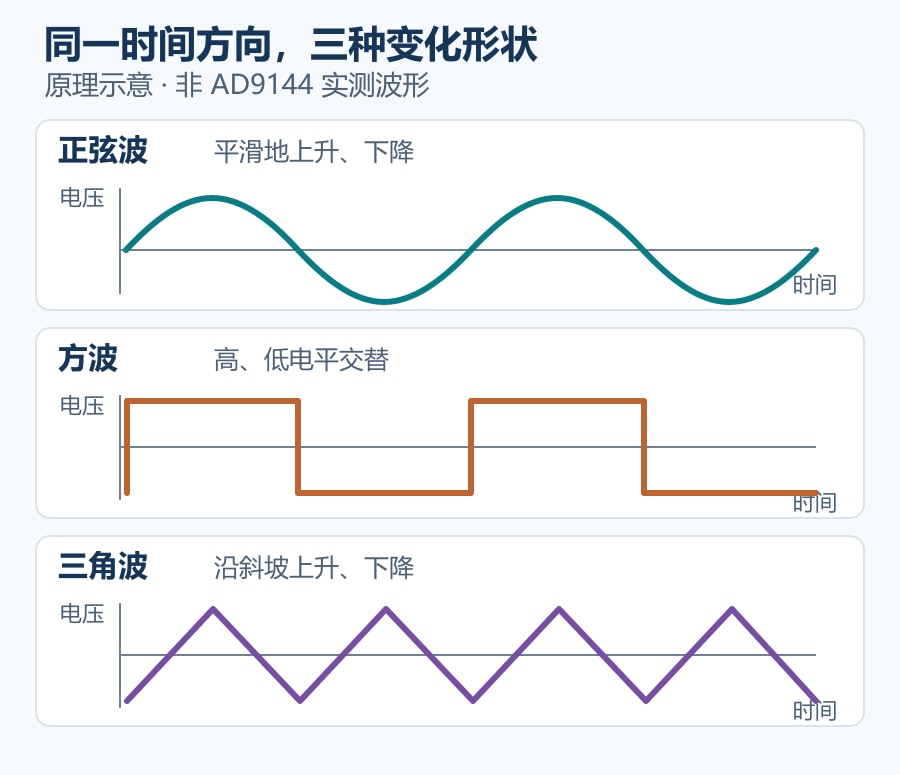

在波形图里，横向是时间，纵向是电压。从左往右看，同样经历一次上升和下降，过程却可以很不同：有的逐渐转弯，有的保持一段高电平后切换，有的沿着较直的斜坡往返。下图画的是便于辨认形状的理想原理示意，不代表某块板卡的实测结果。

图1：三种波形都按从左到右的时间方向阅读；曲线形状用于说明变化方式，并非 AD9144 实测波形。

正弦波：平滑地起伏

正弦波从较低位置上升，到高点附近逐渐放缓，然后平滑地转向下降；到了低点，又平滑地转向上升。这样一轮接一轮地重复，看起来像圆润的山丘。

想观察系统对某个周期性输入的响应时，正弦波是常见的测试选择。例如改变输入频率，再比较输出变化；具体读数仍需结合测试条件。

方波：高、低电平交替

方波在较高和较低的电平各停留一段时间，中间通过边沿切换，图上像一节节台阶。它方便观察设备何时切换、切换后是否保持稳定，也常用于查看电路对快速变化的响应。

图中的边沿画得很陡，是为了辨认形状。实际电路从低到高、从高到低都需要一定时间；观察切换过程时，应结合示波器的时间刻度和测量结果，而不是把示意图的直线当作真实边沿。

三角波：沿斜坡升降

三角波从低点沿斜坡上升，到高点后再沿斜坡下降，然后重复。理想图中，上升和下降各近似一条直线，与正弦波的圆滑转弯不同，也没有方波那样较长的平顶和平底。

如果想观察输入逐渐升高、再逐渐降低时系统如何响应，三角波可以提供直观的变化过程。实际输出是否足够接近预期斜坡，仍要通过测量确认。

先定观察目的，再选测试波形

想看某个频率下的周期性响应，可以先考虑正弦波；想看高低状态与切换过程，可考虑方波；想看逐步升降时的表现，可考虑三角波。选哪一种，还需结合目标电压、频率、输出路数、负载和现有板卡一起判断。

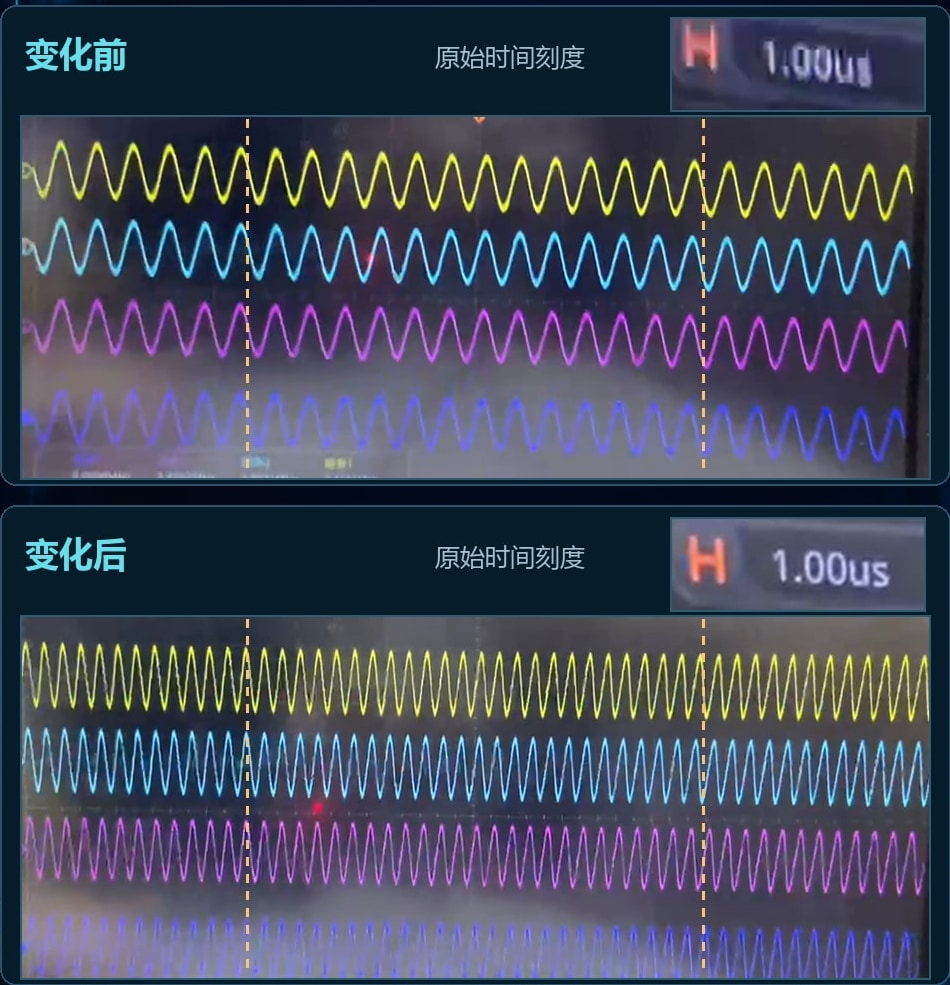

已有的 AD9144 按键调频演示展示了近似正弦形状的周期波形：保持相同时间刻度，调整后同一段时间里出现更多周期。本文的方波和三角波则以原理示意介绍。

图2：既有 AD9144 演示画面展示了相同时间刻度下周期数的变化。
