MIPI多路合一为什么需要FPGA视频聚合？

MIPI多路合一涉及CSI接收、同步、画面组织和输出。了解FPGA多路视频聚合的接口与项目评估要点。

多路MIPI摄像头接入主控时，常见需求是把多路图像整理为一路或少数几路输出。这个过程涉及每路MIPI CSI接收、数据解析、时序管理、同步策略、画面布局和输出封装，并不是简单把多根线缆连接到同一个接口上。不同相机的分辨率、帧率、数据格式和lane配置都会影响整体方案。

FPGA MIPI多路视频聚合方案将多路MIPI SENSOR接入FPGA，各路先完成MIPI CSI接收、lane对齐、包解析和像素流恢复，再根据项目需求做同步聚合、画面排列、拼接、多画面组合或独立分组输出。整理后的MIPI视频通过CSI发送模块交给主控，主控继续负责显示、存储、编码和业务软件处理。

多路合一包含哪些处理

多路视频要形成可用输出，首先需要保证每路MIPI输入被正确接收；随后需要结合帧率与触发方式确定同步关系，并根据目标显示窗口或后端算法规划画面位置。合成后的输出分辨率、帧率、像素格式和MIPI带宽也必须与主控CSI接收能力匹配。FPGA可在这一前端环节完成视频接入和组织，让主控获得更清晰的输入接口。

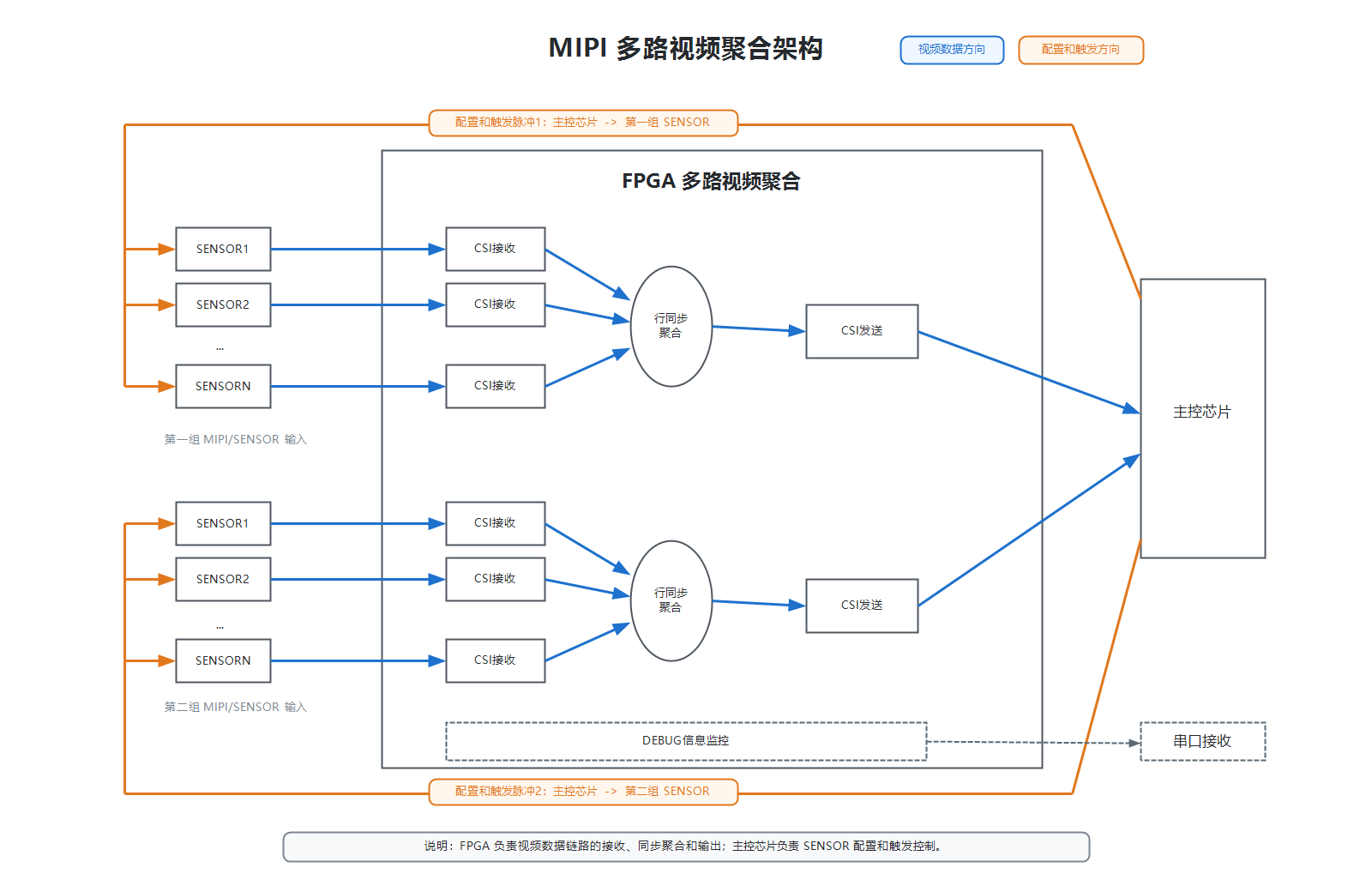

图1：多路MIPI视频经FPGA接收、同步和画面组织后输出至主控。

控制链路和视频链路分工

主控可负责SENSOR初始化、工作模式配置及触发管理；FPGA则负责MIPI CSI视频数据接收、同步聚合与输出。研发人员可通过通道状态、帧同步、错误计数和模式信息进行调试，分别观察相机输出、MIPI接收、画面组织和主控接收环节。该分工也便于项目按相机路数逐步扩展。

方案评估建议

建议在评估前确认摄像头数量、分辨率、帧率、数据格式、MIPI lane数、单路速率、同步方式、目标输出形式及主控CSI能力。还应统筹总带宽、缓存资源、PCB布线、连接器与调试接口，形成完整的多路MIPI前端规划。

对于需要多画面输出的设备，可先确定每路图像的有效区域、合成布局和最终输出分辨率，再选择相应的同步与缓存策略。FPGA可按项目参数完成MIPI视频接收和画面组织，使主控接入侧的接口与数据格式更容易统一，也方便后续加入新的摄像头通道。
