MIPI多路合一固件能做什么？FPGA视频聚合说明

MIPI多路合一FPGA固件可完成CSI接收、同步聚合、画面组织和输出，了解调试状态与项目评估参数。

MIPI多路合一固件用于在FPGA中完成多路MIPI摄像头的视频接收、同步整理和输出组织。多路SENSOR接入设备后，不同的分辨率、帧率、数据格式和MIPI lane配置会共同影响前端链路。固件根据项目参数将每路视频接入、解析并整理为一路或少数几路输出，便于主控侧继续完成显示、存储、编码和业务处理。

每路MIPI摄像头进入FPGA后，由MIPI CSI接收模块完成lane对齐、包解析和像素流恢复。固件可进一步实现同步聚合、画面排列、拼接、多画面组合或多组独立输出，并通过CSI发送模块将视频交给主控。主控可管理SENSOR配置与触发，FPGA固件则聚焦MIPI视频数据链路。

固件中的主要处理环节

多路MIPI固件需要处理输入接收、帧同步、缓存、画面布局和输出时序。项目可先确定每路相机的分辨率、帧率与像素格式，再规划合成画面或分组输出方式。若需要多相机同步采集，还需结合触发关系和主控控制策略确认帧间节拍。FPGA能够把这些视频前端工作集中处理，为主控提供更清晰的接口组织。

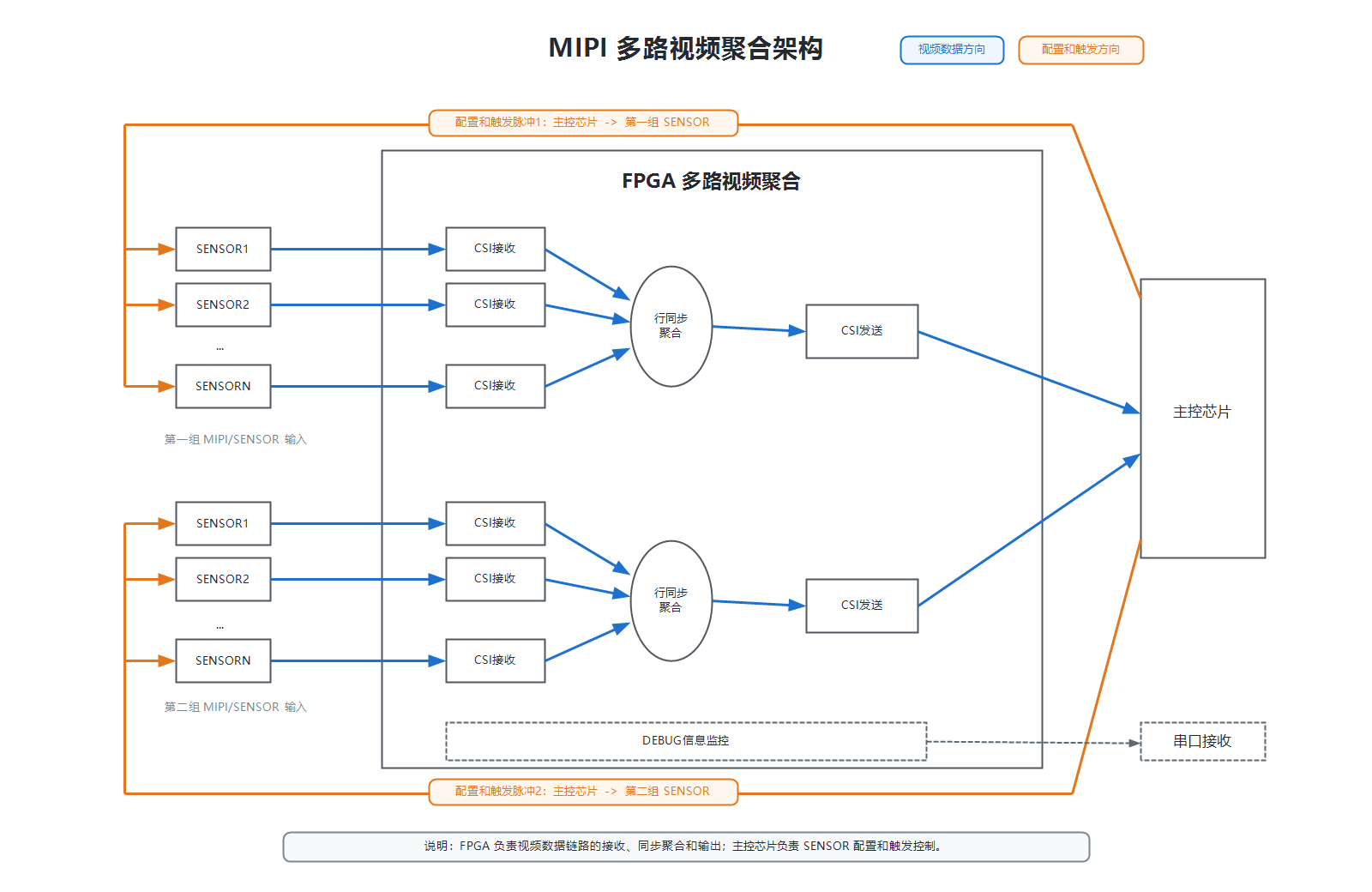

图1：多路MIPI视频由FPGA固件完成接收、同步聚合和CSI输出。

调试与项目评估

固件可提供通道有效、帧同步、帧计数、错误计数和工作模式等状态信息，帮助研发人员观察每路MIPI CSI链路。评估时建议准备摄像头路数、接口形式、分辨率、帧率、数据格式、lane数、传输速率、聚合方式、输出路数和主控CSI接收能力。总带宽、缓存资源、PCB布线与调试接口也需要一起核对。

在样机联调中，可先固定相机型号和基础输出格式，确认每路MIPI接收与帧同步，再调整画面布局或增加通道。将相机配置、输入状态、输出分辨率和主控接收结果进行对应记录，有助于逐步完善固件参数。若后续需要扩展更多相机，前期预留接口、资源和调试通道也能让项目推进更加清晰。

固件的输出方式可结合显示窗口、存储格式和后端处理流程选择，使视频前端组织与主控软件需求保持一致。 也方便后续维护。

可参考多路MIPI聚合方案、多摄像头FPGA聚合架构和MIPI聚合输出包头设计进一步了解。
