AD9653采集模块接口：8路输入、时钟与板间连接
介绍AD9653采集模块的XS1至XS8模拟输入、采样时钟、高速板间连接器、50 Ω条件和推荐接口检查顺序。
拿到AD9653采集模块后，可以先把板上接口分成三类：8路模拟输入、时钟与辅助接口、高速板间连接器。了解每类接口的信号方向、电气条件和连接对象，能够帮助研发人员更快完成AD9653接线、通道核对与系统联调，也便于后续建立清晰的硬件文档。
XS1至XS8对应8路模拟输入
AD9653模块一侧排列的XS1至XS8用于接入多路模拟信号。板上采用两片四通道AD9653，形成8通道、16位、最高125 MSPS采样前端。接线时建议建立“信号名称—物理接口—软件CH编号”对照表，例如把传感器1、XS1和CH0记录在同一行。这样在AD9653多通道波形显示、数据导出和算法分析阶段，都能快速找到对应信号。

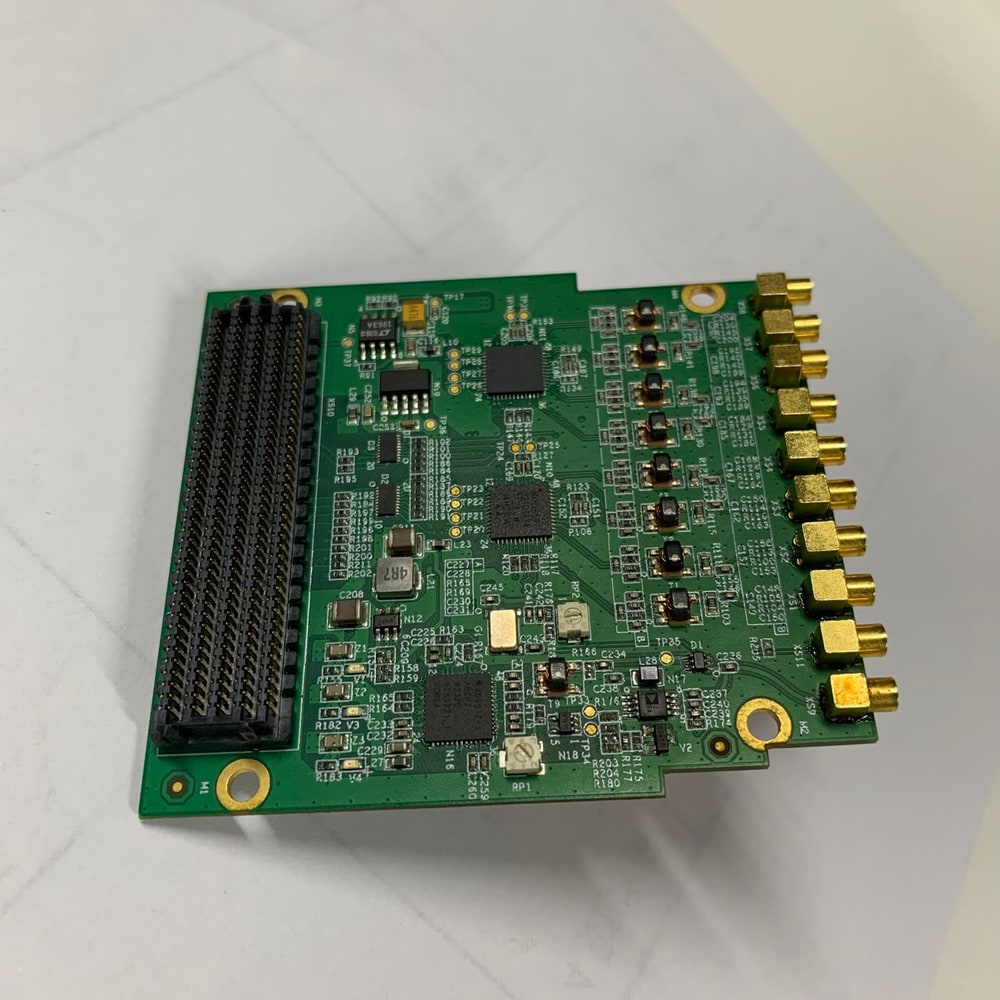

图1｜AD9653采集模块实拍：一侧为8路输入接口，另一侧为连接FPGA底板的高速板间连接器。
时钟接口决定采样时间基准
采样时钟决定AD9653每个采样点出现的时刻，也是8通道同步采集的共同时间参考。模块上的同轴接口外形可能相近，实际用途需结合丝印、硬件版本和接口说明确认。外部时钟方案还要关注频率、幅度、波形质量和终端条件；使用板载时钟时，则要确认FPGA配置与软件采样率保持一致。
高速板间连接器传递哪些信号
板间连接器把AD9653数字采样数据、控制信号以及系统所需的电源和时钟相关信号连接到FPGA底板。安装时先核对方向和定位结构，再让连接器均匀对齐并固定。高速数据、供电和地参考都由采集模块与底板共同设计，匹配的硬件组合更有利于保持AD9653数据接收稳定。

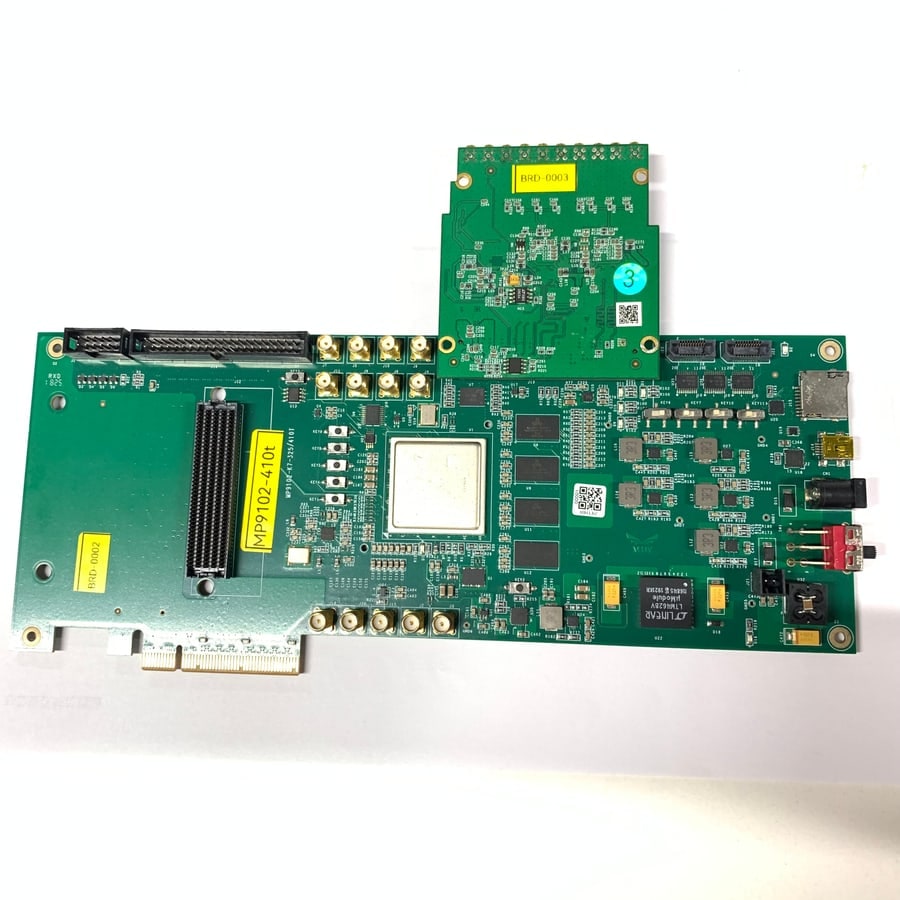

图2｜AD9653模块安装到FPGA底板后，形成从模拟输入到PCIe传输的完整硬件链路。
50 Ω、输入范围和前端调理
实验室信号源通常按50 Ω系统标注输出幅度，AD9653采集端的阻抗与输入范围应和信号源设置一起核对。接入传感器时，还应确认传感器输出类型、直流偏置、驱动能力和目标带宽。根据实际信号，可在AD9653前端配置放大、缓冲、衰减、滤波或保护电路，让信号落在合适的采样范围内。
推荐的接口检查顺序
上电前逐项记录接口名称、用途、允许信号和连接对象；首次测试先接入一路频率与幅度已知的正弦信号，确认XS接口与CH通道，再逐步扩展到多路。最后检查AD9653时钟、波形幅度、通道顺序和数据保存结果。按照这一顺序操作，能够把接口识别、硬件接线和软件验证串成清晰流程。
