AD9653如何组成8通道同步采集？两片四通道ADC详解
说明两片四通道AD9653组成8通道同步采集的方式，以及共同采样时钟、统一触发、FPGA通道对齐和多通道检查方法。
AD9653本身是一颗四通道ADC，为什么采集模块上却有8路输入？答案并不复杂：板上使用两片AD9653，每片负责4个通道，再通过共同的时钟和统一的数据处理组成8通道同步采集前端。理解这条关系，就能看懂模块上的XS1至XS8接口以及后端FPGA的作用。
两片四通道ADC怎样组成8通道？
每片AD9653可以同时完成4路模数转换。两片芯片合在一起，就得到8路模拟输入能力。模块顶部的XS1至XS8分别对应8个输入通道，信号经过各自的输入网络后进入对应ADC。
这并不是把一条信号复制成8份，而是可以让8个不同的传感器或测试点同时进入同一套AD9653采集系统。每一路都会形成独立的数字采样数据。

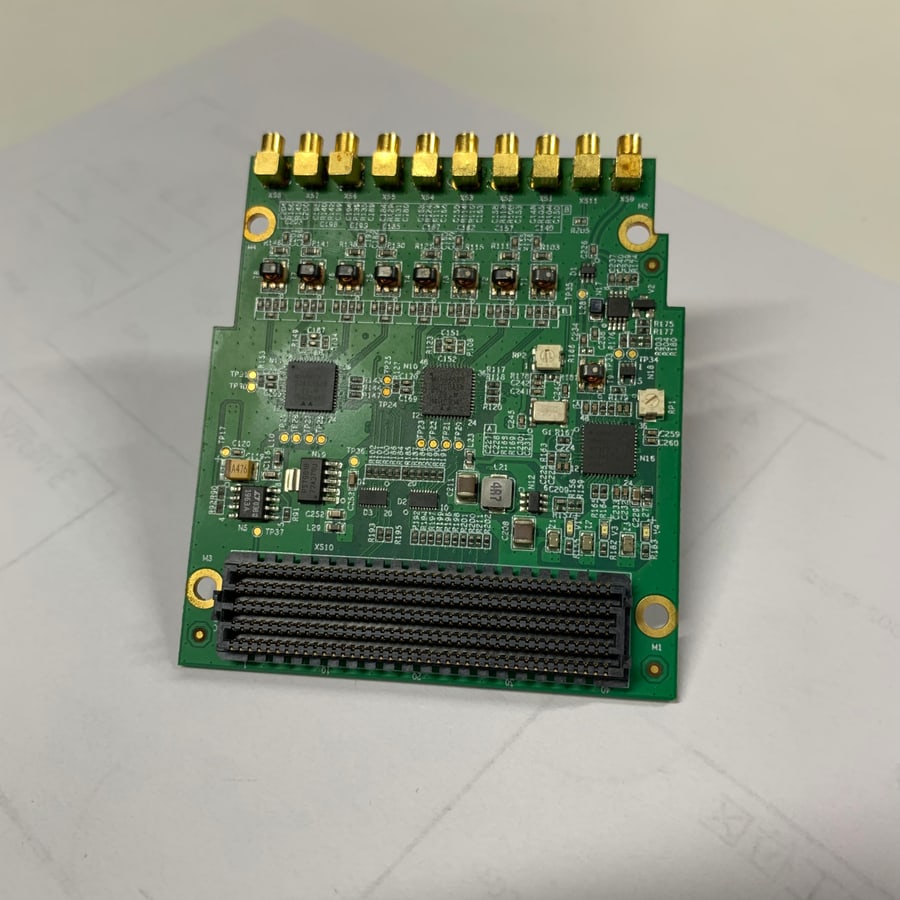

图1｜AD9653采集模块实拍：两片四通道ADC与XS1至XS8输入接口清晰可见。
“同步采集”到底同步什么？
同步采集的核心，是让各通道使用共同的采样时间参考。这样，第1000个采样点在不同通道中代表相近的时刻，后续才能比较相位、延迟和事件先后。
同步不等于所有通道的数值必须一样。即使输入同一个信号，各路也可能因线缆长度、模拟前端和器件误差出现细小差异。工程上通常还会做通道一致性检查或校准。
时钟、触发和FPGA各做什么？
采样时钟决定ADC在什么时刻取样；触发决定一次记录从哪里开始；FPGA则接收两片AD9653输出的数据，识别通道顺序，并完成对齐、缓存和整理。三者配合，8路数据才能在同一时间坐标下使用。
如果时钟配置不一致、通道映射错误或某一路接线异常，软件仍可能出现波形，但通道之间的比较会失去意义。因此，多通道测试不能只看“有没有曲线”，还要确认时间关系和通道编号。
软件中的多通道波形怎样看？
多通道界面一般会把不同通道分层或用不同颜色显示，并提供通道选择、波形复位和数据分析功能。先确认每个输入接口与软件通道一一对应，再观察波形是否同时变化。

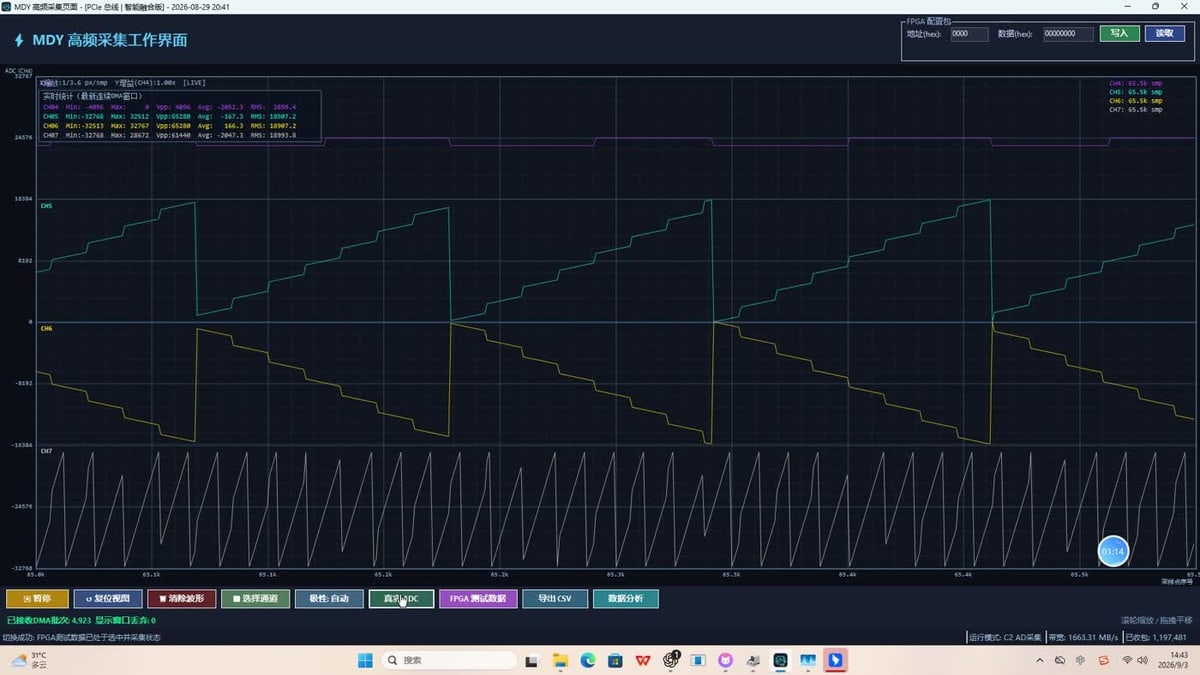

图2｜软件录屏截图：多通道波形在同一时间轴下显示，便于比较各路变化。
- 单路确认：先给一个通道输入已知信号，核对接口编号；
- 逐路增加：从1路扩展到4路、8路，便于定位接线问题；
- 共同事件：用同一触发或相关信号检查各通道时间关系；
- 一致性检查：比较幅度、零点和延迟，不把细小差异简单当成软件错误。
8通道同步采集适合什么场景？
当应用需要同时观察多个传感器、多个超声探头、阵列通道或设备不同测试点时，AD9653 8通道同步采集模块可以减少分次测量带来的时间误差。选型前仍应确认信号频率、幅度、所需同步精度以及是否需要统一触发和长时间连续采集。
