波形放大以后，是信号变大了吗？

波形放大以后，信号真的变大了吗？用AD7606采集软件的全貌与局部画面，理解显示缩放、坐标核对、采样点与采集设置的区别。

手机上把一张照片放大，照片里的人并没有真的长高。看采集软件里的波形也是类似的：曲线占的屏幕面积变大，先看看是不是调整了显示范围，再判断信号本身有没有变化。

先看全貌，知道变化发生在哪里

打开一段采集记录，可以先用全貌视图看整个时间范围：波形何时出现、整体怎样起伏、各通道是否都在显示。全貌像地图，帮我们找到值得细看的那一段；若一开始就只盯着局部，容易错过前后的变化过程。

对于多通道数据，还可以先确认通道名称与颜色，再选定要观察的曲线。这样返回全貌时，仍能知道局部画面对应哪一路、哪一段时间。

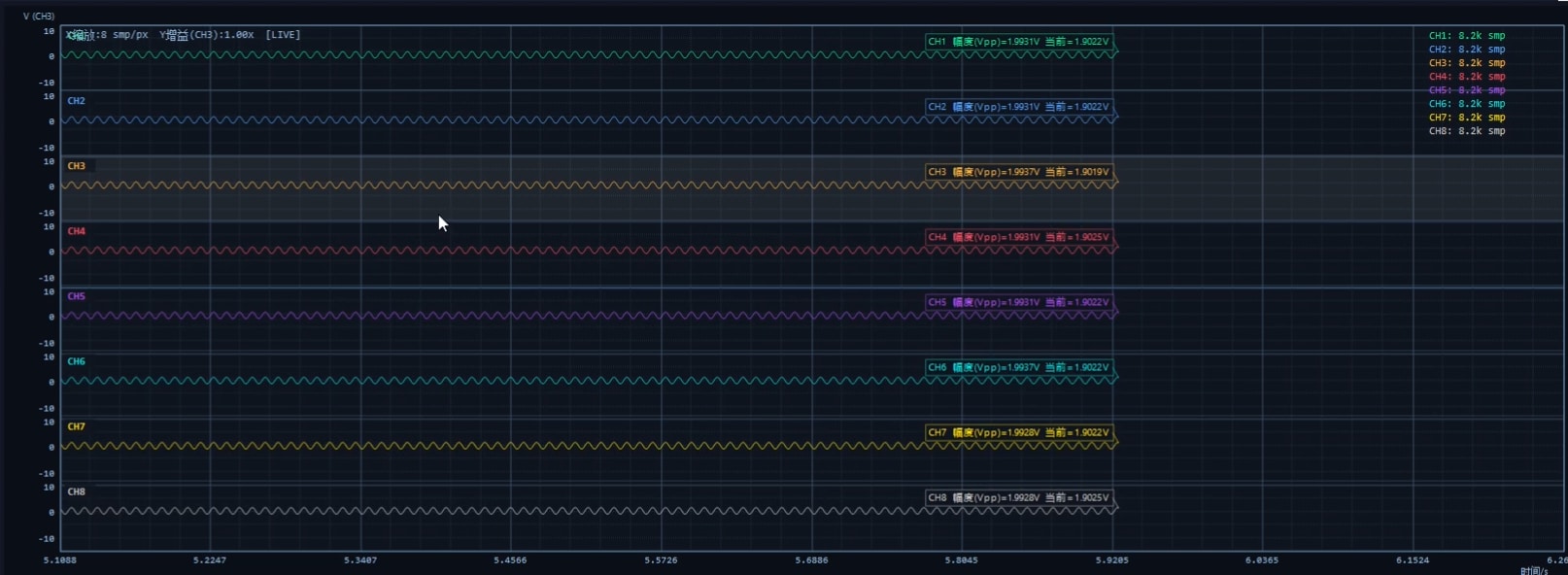

全貌｜AD7606上位机录屏中的多通道画面

图1：录屏显示多路波形和较长的时间范围，适合先找要观察的通道与位置。

再放大局部，把一小段看清楚

找到感兴趣的位置后，缩小屏幕显示的时间范围，原来挤在一起的一小段曲线就会占更多画面。若还需看电压起伏，可调整纵向显示范围，让形状更清楚。这里改变的是查看方式；对同一段已采集数据而言，输入端的电压不会因为屏幕缩放而改变。

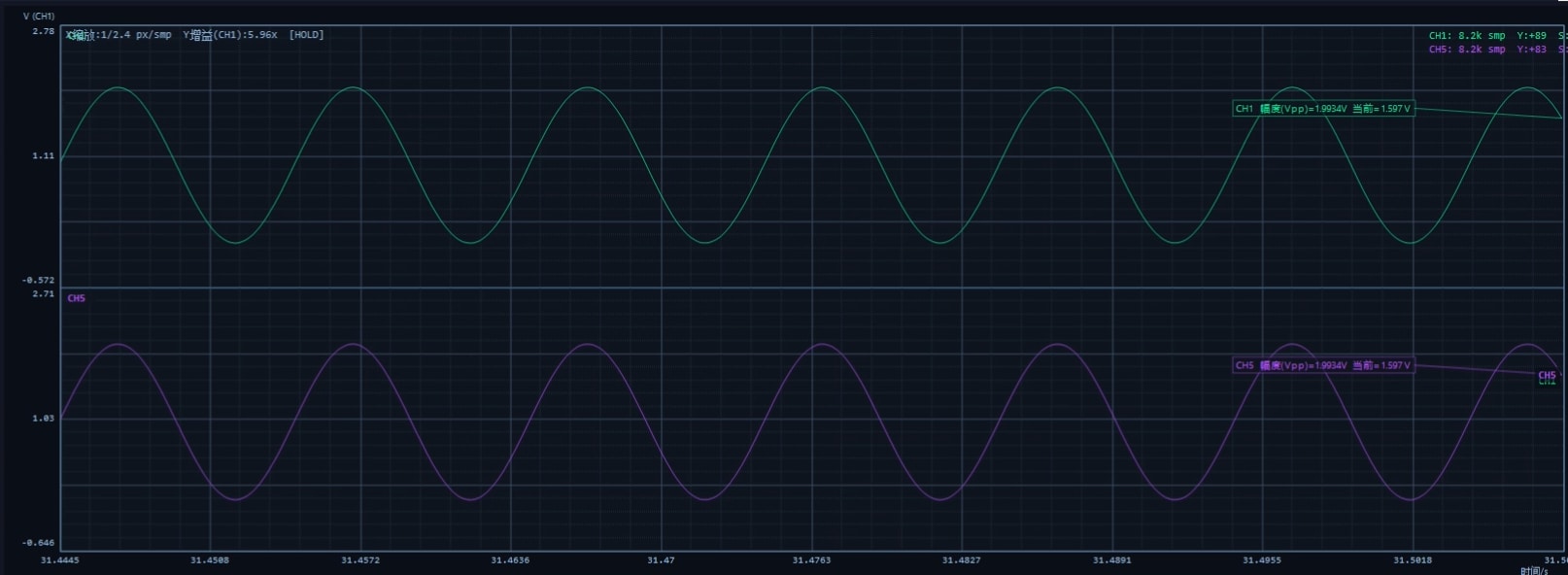

局部｜同一段AD7606录屏中的选中通道画面

图2：录屏随后展示选中通道的较大波形，便于观察短片段的形状。两图说明“全貌”与“局部”的不同用途。

放大之后，别忘了看坐标

局部画面更醒目，读数仍要从坐标开始。先看横轴显示的是哪段时间、单位是什么；再看纵轴的单位和范围，并确认当前通道。比较放大前后两张图时，应把这些显示设置一并记录，才能知道曲线“变宽”“变高”来自哪种调整。

屏幕上更容易看见细节，也要留意原始数据里是否有足够的采样点。放大已有数据只是把这些点展开，并不会补出新的真实采样点；采样率、ADC分辨率和实际测量表现仍需结合采集设置与测试条件查看。若操作的是实时采集界面，还要区分软件显示缩放和采集参数调整。

全貌与局部，配合着看

实际查看时，可以先在全貌中定位时间段和通道，再切到局部观察形状，最后回到全貌核对这段变化在整个过程中的位置。这样既看得见细节，也保留上下文。

您想观察信号的整体变化，还是某一小段细节？欢迎说明信号来源、变化速度和通道数量，我们可以一起梳理采集与显示方案。可查看MA1001 AD7606采集模块及ADC采集产品与方案。
