同时看几路信号，有什么用？

同时看几路信号有什么用？用AD7606录屏认识CH1至CH8多通道全貌，再选CH1、CH5细看，了解通道识别、坐标核对和比较时间差前要确认的条件。

只在门口量温度，很难了解整间屋子的变化。观察设备也是一样：把几个位置的信号放在一起，常能看出单看一路时不易发现的差别。

一条曲线，对应哪一路输入？

采集软件中的“通道”，可理解为一条有编号的信号记录路径。外部信号接到板卡输入，软件将数据标为CH1、CH2等。先把“测量位置—板卡接口—软件通道”记成对应表，再看曲线。

多点温度监测只是理解多观察点的例子，实际还需传感器和适配电路；下方AD7606录屏展示测试波形，并非温度实测。

为什么要把几路放在一起看？

单看一路，能知道一个测量点怎样变化；多路同屏能先看哪些通道有变化、哪一路更明显，再选路细看。观察差异为后续检查提供线索，原因需结合输入、接线和测试条件确认。

团队沟通时，说“请看CH1和CH5的变化”比“那条蓝线不一样”更易复核。即使颜色或排列改变，通道编号和接口对应表也能指明信号来源。

多条线怎样看才不乱？

先认通道名称与颜色，再看横轴时间、纵轴单位和刻度。软件可能将各通道分区显示或纵向错开；屏幕位置不同，未必是输入电压不同。比较电压大小时，应查看各通道的刻度和读数。

比较变化先后时，还要确认是否为同一段记录、时间轴如何生成，以及采集和传输设置。颜色只是识别标记，并不表示信号类型。

从AD7606八路全貌，找到要细看的两路

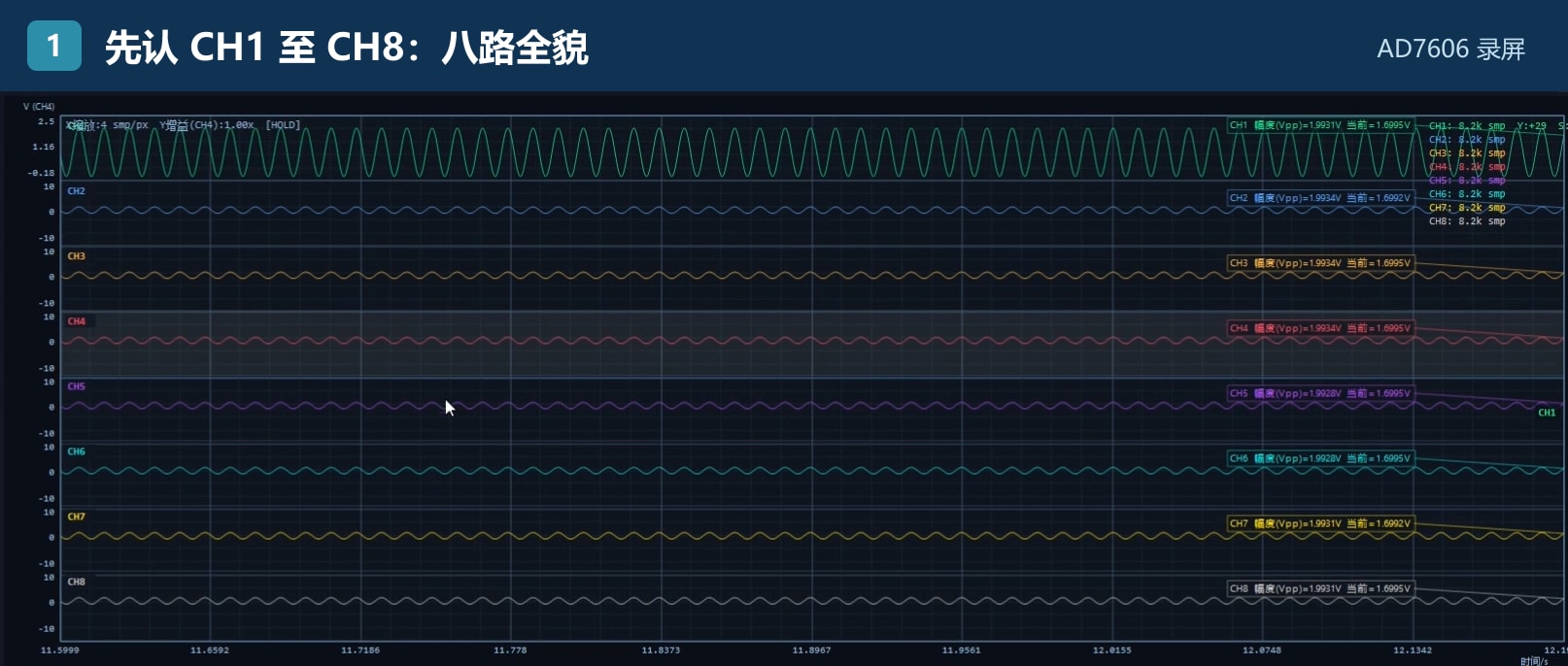

这段AD7606上位机录屏先呈现CH1至CH8的多路全貌。可以先看每一路是否显示、通道名称在哪里，再决定要观察哪几路。

图1：多通道全貌帮助先认通道，再找值得细看的曲线。

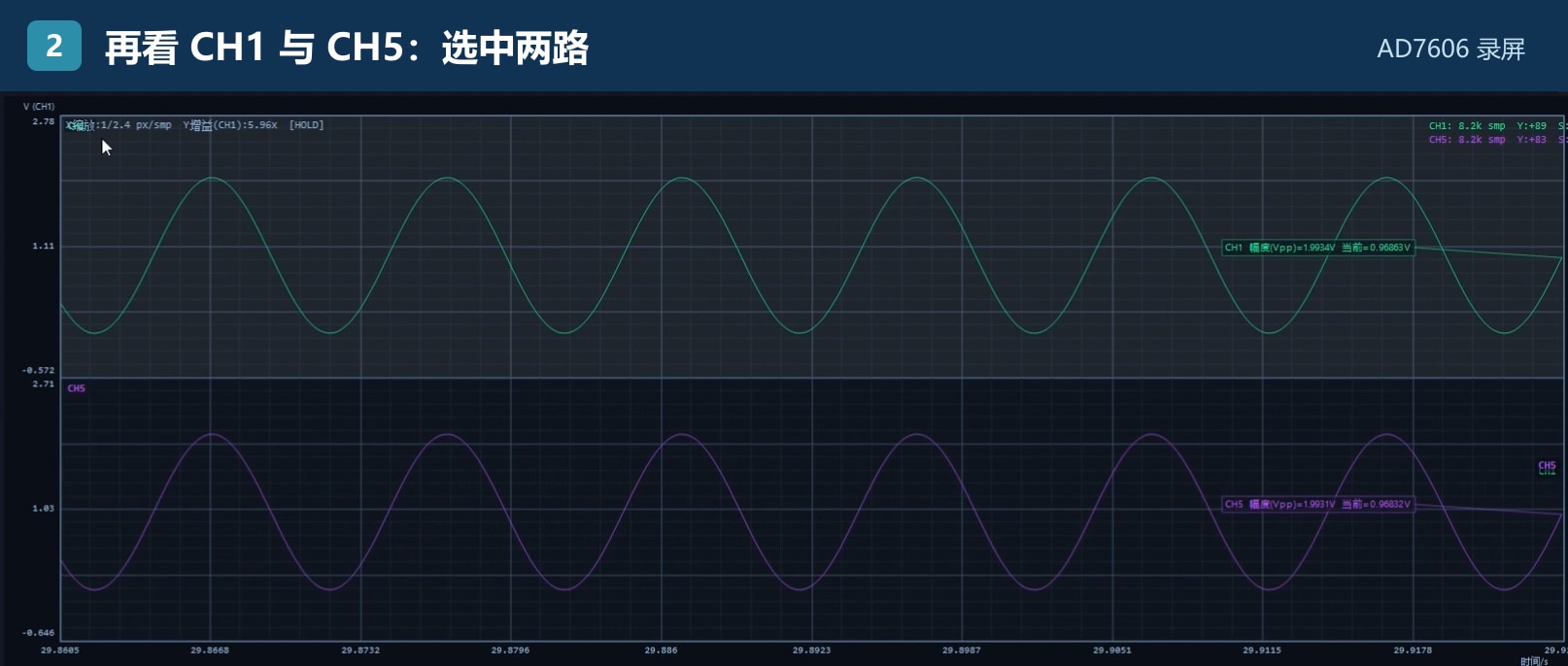

录屏随后呈现选中的CH1和CH5，画面更方便沿着两条曲线观察起伏。两张图来自同一录屏的不同时刻，用来示范“全貌—选路—细看”的顺序；要比较某次具体变化，应使用同一段采集记录和明确的时间基准。

图2：选中CH1和CH5后，可集中查看这两路的形状和显示设置。

一起显示之后，还要确认时间条件

同屏显示让多路波形方便观察；如果项目要比较很小的时间差，还需核对采样触发、通道时序、时间标记及整套系统的测试条件。多看几条线，是寻找线索的起点；明确测量条件，才能把观察结果用于进一步分析。
