同一个信号，为什么有时看起来高、有时看起来矮？

同一个信号为何在示波器上时高时矮？看懂V/div、mV/div、峰峰值Vpp和每格电压，用2 Vpp示意与MA1101采集画面学习读图。

两张波形图，一条曲线占了四格，另一条只占两格。哪条信号更大？先别急着看曲线高度，看看屏幕旁写的“每格多少伏”。就像同一座山在不同缩放比例的地图上高度不同，同一电信号也会因显示刻度改变而看起来高或矮。

先找纵向刻度，再看曲线

示波器和采集软件的纵向刻度常写成“V/div”或“mV/div”，意思是纵向每一格代表多少电压。比如设置为1 V/格，跨两格就是2 V的电压差；改为0.5 V/格，同样的电压差便会跨四格。调节刻度是在改变画面的显示比例，方便把曲线看清楚。

读图时还要认准当前通道。有些画面会同时显示多条曲线，各通道可能采用不同刻度；调整曲线的上下位置，也会改变它在屏幕中的位置。需要精确读数时，再核对探头倍率或软件换算设置，让屏幕标注与实际测量连接对应起来。

mV、V和峰峰值，分别指什么？

V是伏特，mV是毫伏，1 V＝1000 mV。0.5 V也就是500 mV。看见“500 mV/格”时，应先把它理解为一格对应的电压差，再按曲线跨过的格数计算。

这里常用的“峰峰值”，记作Vpp，是波形最高点与最低点之间的电压差。它描述整段起伏的大小，不是最高点的单独电压读数。要读峰峰值，就沿纵向数一数波峰到波谷相隔几格，再乘以每格电压。

同一个2 Vpp信号，为什么能占两格或四格？

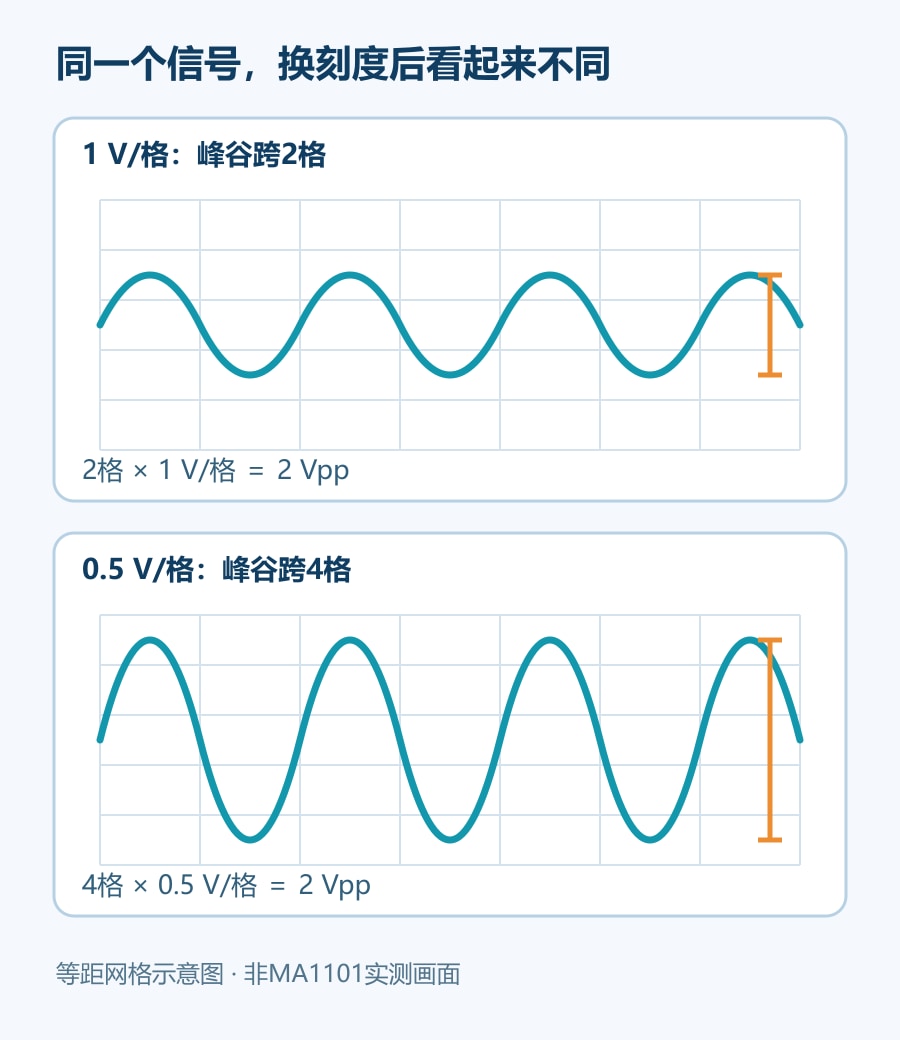

下面是等距网格示意图，不代表MA1101实测。假设同一信号的峰峰值为2 V：当纵向刻度为0.5 V/格时，波峰到波谷跨四格，4×0.5 V＝2 Vpp；改为1 V/格后，峰谷只跨两格，2×1 V仍是2 Vpp。屏幕上的高度变了，算出的电压差相同。

图1：两幅图使用等距网格展示同一2 Vpp信号；纵向刻度不同，曲线占据的格数也不同。

回看MA1101采集画面

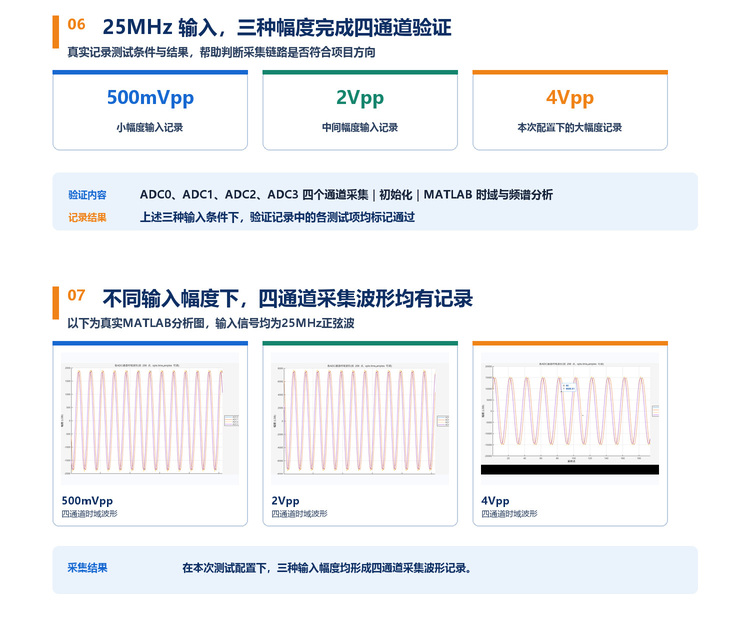

在下面的MA1101已有测试画面中，可以看到标注为500 mVpp、2 Vpp和4 Vpp的不同输入条件，以及对应的四通道采集记录。这里先认清标签表示的测试输入，再结合软件纵轴单位、通道设置和完整测试记录读取波形电压。这样比较不同画面时，每个数值都有对应的依据。

图2：MA1101测试资料中的不同输入幅度记录；图中的输入标注与实际波形读数应分别核对。

看波形可以按这个顺序：先认通道与连接，再看单位和每格刻度，最后数峰谷相隔的格数，计算峰峰值。您准备采集多大范围的电压变化？欢迎说明信号来源、用途和现有采集条件，我们可以一起梳理方案。相关信息可查看MA1101产品页或官网联系页面。
