显示屏统一测试平台｜MIPI、eDP、VBO与LVDS图像测试

了解如何用FPGA图像测试板统一生成测试图案并适配MIPI、eDP、VBO、LVDS显示接口，适用于研发、生产、售后和自动化检测。

企业同时维护多种显示屏时，如果每种接口都使用完全独立的测试设备，测试图片、屏参、操作流程和结果记录会越来越分散。以FPGA图像测试板为核心建立统一平台，可以复用上位机、通信、图案生成、素材管理和测试流程，再针对不同接口配置输出模块。

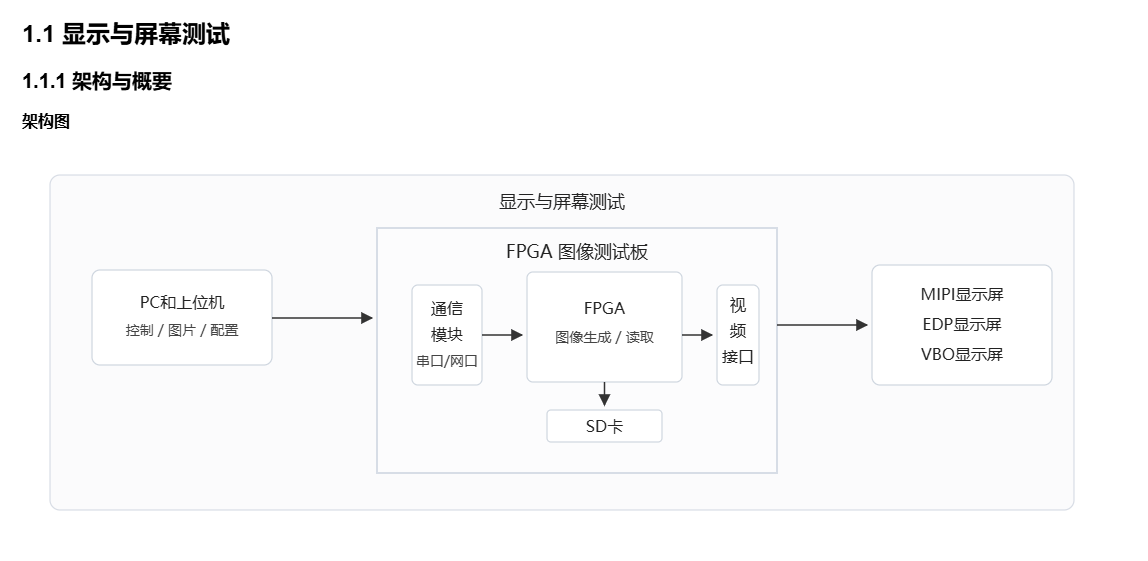

多种屏幕接口如何统一测试？MIPI、eDP、VBO与LVDS测试方案架构示意图

平台由哪些部分组成

PC或上位机负责选择屏幕型号、配置参数、下发图片和查看结果。串口或网口通信模块把控制信息传给FPGA。FPGA生成或读取测试图像，通过对应的视频接口输出到MIPI、eDP、VBO或LVDS显示屏；SD卡用于保存常用素材和配置。

统一平台并不意味着所有屏幕使用完全相同的硬件。不同接口在电气、连接器、时序和初始化方式上仍然需要分别适配，但测试内容和管理流程可以尽量复用。

共用部分与接口适配层

统一平台适合拆成两层。共用层负责上位机通信、图案生成、素材读取、任务编排、结果记录和设备状态管理；接口适配层负责不同屏幕协议的初始化、链路建立和像素输出。这样更换屏幕接口时，不必重写整套测试软件，也不会把某一种接口的特殊参数混入通用流程。

接口适配层需要分别处理不同重点：MIPI DSI关注Lane数量、速率、初始化指令和Video/Command模式；eDP关注AUX通信、链路训练、Lane数量和链路速率；VBO关注通道映射、串行链路状态和分区显示关系；LVDS则关注单双路配置、位宽、像素映射和时钟极性。只有这些条件与屏幕规格一致，统一测试图案才有可比性。

建议包含的测试内容

测试图案应按由基础到复杂的顺序执行。先用黑、白、红、绿、蓝纯色检查坏点、亮暗点和颜色通道，再用灰阶观察渐变、色阶丢失和均匀性；随后使用彩条、棋盘格、单像素线、边框和坐标图检查色彩、缩放、边缘、行列映射与有效显示区域；最后播放运动画面或循环素材，观察闪烁、撕裂、丢帧和长时间运行稳定性。

除了画面本身，测试记录还应保存屏幕型号、接口类型、固件版本、屏参版本、测试图案、开始时间、结束时间和异常描述。若用于生产或来料检验，还可以增加条码绑定、合格判定和结果导出，避免只凭操作人员目测后口头记录。

如何形成可复用的测试流程

建立屏幕型号与接口参数的配置档案，配置变更时保留版本号。
为研发验证、来料检验、生产测试和售后排查分别建立测试模板。
将每个模板中的图案、显示时长、循环次数和判定项固定下来。
先验证链路状态，再执行画质检查，避免把链路故障误判为屏幕缺陷。
对异常样品复测，并保留当时的参数和画面，便于复现问题。

统一流程的价值不只是减少操作步骤，更重要的是让不同人员、不同时间和不同屏幕得到可追溯、可比较的测试结果。

常见问题的定位方向

完全黑屏应先检查供电、复位、背光和初始化，再确认链路是否建立；有背光但无图像，通常要继续检查像素时序、数据映射和输出模式；花屏或颜色异常常与位宽、通道顺序、像素格式有关；间歇闪烁和偶发黑屏则应关注线缆质量、链路裕量、时钟稳定性和长时间运行温升。

如果只有特定分辨率或刷新率异常，应对照屏幕规格逐项核查有效区、消隐区、像素时钟和链路带宽，而不是直接更换全部硬件。

平台能力边界

统一平台可以复用控制、图案和记录体系，但不代表一块硬件能够直接连接所有屏幕。连接器、电压、背光驱动、供电时序和私有初始化命令仍需按屏幕适配。亮度、色域、色准、响应时间等光学指标也需要配合专业测量仪器，不能仅凭测试图案完成定量判断。
