MIPI屏幕不能只靠“接口接上”就点亮。初始化指令、分辨率、Lane数量、刷新率和显示时序任何一项不匹配，都可能出现黑屏、花屏、闪烁或显示位置异常。MIPI测试仪的作用，是把屏幕参数配置和测试图案输出整合到一个可重复使用的平台中。

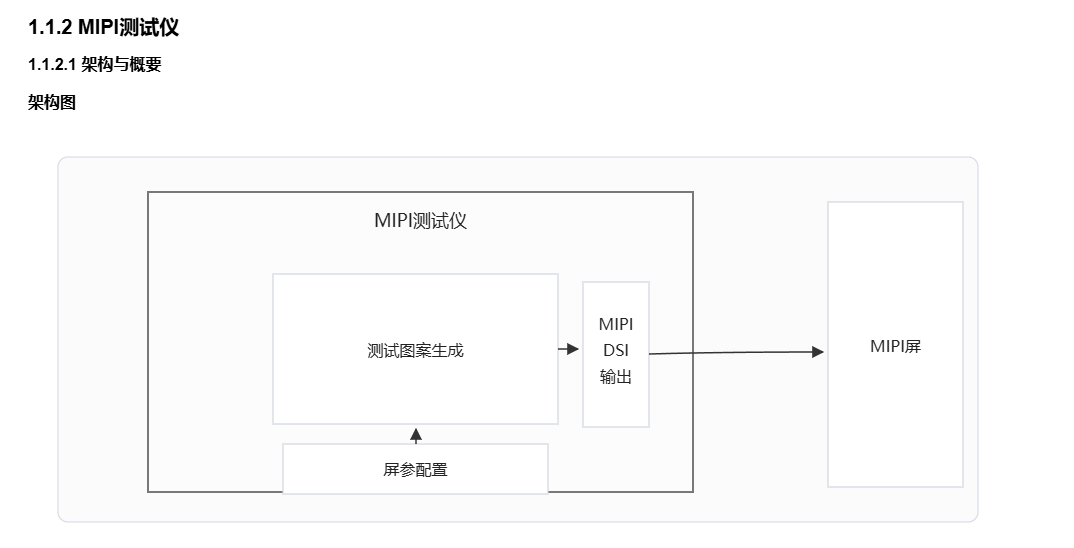

MIPI屏幕如何快速点亮与验证？MIPI测试仪方案简介架构示意图
基本工作方式
工程师先根据屏幕规格配置初始化命令和显示参数。测试仪内部生成纯色、灰阶、彩条、棋盘格、线条和坏点检查等图案，通过MIPI DSI接口输出到屏幕。观察不同图案的显示结果，可以更快判断屏幕、排线、参数或时序是否存在问题。
PC可用于首次调试、更新屏参和测试素材，也可读取设备状态。配置完成后，测试仪可以按设定流程工作，方便维修、来料检验和小批量测试使用。
点亮前必须确认的参数
MIPI DSI不仅包含图像分辨率。工程师还要确认工作模式是Video Mode还是Command Mode、使用几条Data Lane、每Lane速率、像素格式、刷新率、水平与垂直时序，以及屏幕厂商给出的初始化命令。供电电压、复位脚、背光控制和连接器引脚也必须逐项核对。
初始化命令通常决定电源模块、Gamma、扫描方向、显示窗口和休眠状态。命令缺失或发送时序不正确时，链路可能有高速数据，但屏幕仍然不显示。因此调试时应分别记录“电源和复位完成”“初始化应答正常”“视频数据开始输出”三个阶段，而不是只看最终画面。
推荐的测试图案顺序
- 纯黑与纯白：确认背光、显示开关和基础灰阶范围；
- 红绿蓝纯色：检查颜色通道、像素格式和位序；
- 灰阶渐变：检查位宽、Gamma和断阶；
- 棋盘格与单像素线：检查分辨率、缩放和边缘完整性；
- 边框与坐标图：检查显示窗口、裁切和扫描方向；
- 动态画面：检查帧率、撕裂、闪烁和长时间稳定性。
常见故障如何判断
- 黑屏：优先检查供电、复位、初始化命令、LP/HS切换和Lane配置；
- 白屏：常见于面板已上电但初始化或有效视频没有完成；
- 花屏：检查像素格式、字节顺序、Lane映射和时序参数；
- 画面位置异常：检查显示窗口、有效区和扫描方向；
- 偶发闪烁：检查高速链路裕量、时钟、排线和连接器接触；
- 更换同型号屏后表现不同：核对屏幕批次、驱动IC版本和初始化代码差异。
建议的验证流程
先使用屏厂推荐配置完成单块样屏点亮，再逐项改变分辨率、刷新率或Lane速率，确认系统裕量。之后至少更换多块样屏并进行连续运行，记录冷启动、热启动和重复插拔后的表现。用于来料或产线时，应把屏幕型号、屏参版本、测试图案和结果绑定，避免不同屏参被误用。
能力边界
本文讨论的是MIPI DSI显示屏测试，不包含MIPI CSI摄像头采集。测试仪能够验证显示链路和可见画面，但触控、亮度色度、功耗、ESD与环境可靠性仍需对应仪器和独立测试流程完成。
