MIPI摄像头上电后首帧不稳定怎么办？初始化、时钟与接收使能要排好顺序 | 明德扬FPGA
有些MIPI CSI-2摄像头重新插拔后能出图，冷启动却偶尔黑屏，问题往往不在分辨率本身，而在电源、参考时钟、寄存器初始化和接收使能的先后关系。
有些MIPI CSI-2摄像头重新插拔后能出图，冷启动却偶尔黑屏，问题往往不在分辨率本身，而在电源、参考时钟、寄存器初始化和接收使能的先后关系。
冷启动测试要固定三项条件
关注点1：电源和参考时钟何时稳定
关注点2：Sensor初始化完成后多久开始出流
关注点3：FPGA接收端何时清FIFO并打开统计
*图：电源稳定、提供参考时钟、配置Sensor、打开接收、检查首帧。*

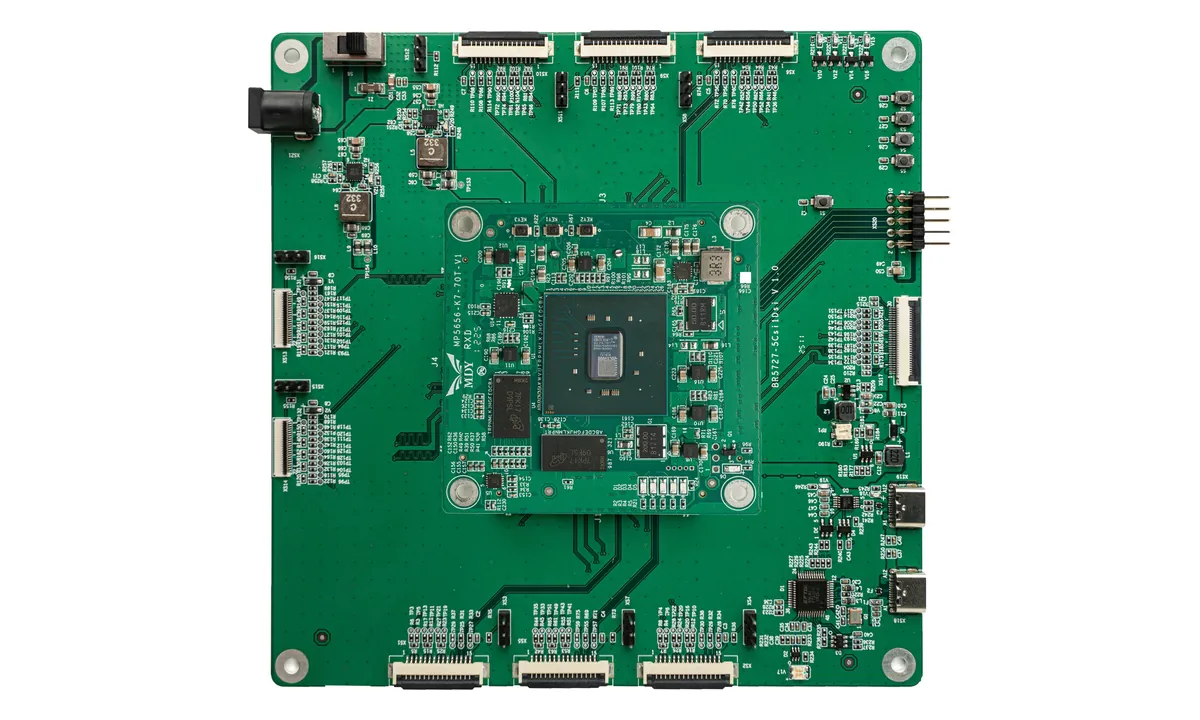

*图：CP9156-27多路MIPI开发板，用于了解板卡与主要接口形态。*
不要用热插拔结果代替冷启动
热插拔后成功，可能是摄像头或接收端保留了上一次状态。排查时应从完全断电开始，记录各阶段时间，确认复位释放、时钟稳定和寄存器写入顺序。
首帧需要单独观察
接收端可记录SoT同步、Lane状态、数据类型、行数和首个完整帧号。若前几行异常但后续稳定，可在启动阶段丢弃不完整帧，而不是直接送入后端。
测试平台如何帮助定位
CP9156-27提供多路MIPI接口与FPGA处理资源，适合构建摄像头接入和链路统计验证。具体Sensor仍需匹配转接、供电、MIPI D-PHY和初始化配置。
把启动过程变成状态机
稳定的实现通常会把上电等待、时钟确认、寄存器配置、Sensor出流检查和接收器清零做成有超时的状态机。某一步失败时保留状态码，而不是让系统无限等待。这样即使问题只在少数冷启动中出现，也能知道停止在哪个阶段。
如果系统支持软件重启，还应分别验证只复位接收端、只复位Sensor和整机断电三种情况。三者结果不同，能够进一步判断状态残留位于哪一侧。
实施建议
MIPI摄像头冷启动稳定性依赖明确的上电顺序和首帧处理。把各阶段变成可观察状态，才能区分Sensor初始化与接收端问题。
