CAN FD联调失败时，问题可能出在FPGA与控制器的SPI通信，也可能出在收发器、终端电阻和整条总线。把控制侧与物理总线分开验证，可以减少反复改参数。
CAN FD联调失败时，问题可能出在FPGA与控制器的SPI通信，也可能出在收发器、终端电阻和整条总线。把控制侧与物理总线分开验证，可以减少反复改参数。
联调前先准备三个已知条件
- 仲裁段与数据段的目标速率
- 节点数量、终端电阻和线束长度
- FPGA与MCP2518之间的SPI时钟和中断
*图：FPGA寄存器控制、SPI与中断、MCP2518 CAN FD、收发器/线束/节点。*

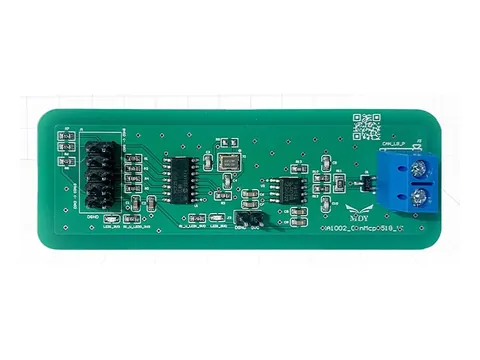

*图：MA1002 MCP2518 CAN FD功能模块，用于了解板卡与主要接口形态。*
先验证SPI寄存器读写
上电后读取器件标识或可预测寄存器，再写入并读回配置。若SPI层不稳定，不应先分析CAN错误帧。
同时检查片选时序、SPI模式和中断极性。
CAN FD有两段速率
仲裁段保证所有节点共同参与仲裁，数据段可使用更高速度。总线上所有节点必须支持所设置的模式与速率。
经典CAN节点与CAN FD节点混用时，要按系统兼容要求配置。
终端和布线为何影响很大
总线两端通常需要匹配终端，过长支线、接地不良和不合适的收发器会增加反射与错误。
出现重发时，应同时查看控制器错误计数和实际总线波形。
MA1002的使用定位
MA1002采用MCP2518 CAN FD控制器，可为FPGA平台增加CAN FD接口，适合协议验证与工业控制联调。
模块接入前应确认连接器、供电、电平和收发器配置。
总结
MCP2518联调应先证明SPI控制可靠，再设置CAN FD速率，最后结合终端、线束和错误计数检查总线。
