低空经济多传感器数据聚合方案｜RS422、CAN、ARINC429与FPGA
了解低空飞行器多传感器数据如何通过FPGA完成接口接入、协议解析、时间同步、统一封装与双向分发。
无人机、eVTOL和行业巡检平台通常不只连接一种传感器。惯导、测距、任务载荷、执行机构和状态监控设备可能分别使用RS422、RS485、CAN或ARINC429。接口数量增加以后，真正困难的并不是把线接上，而是如何处理不同速率、不同报文格式和不同到达时间的数据，并让主处理器得到连续、可追踪的数据流。

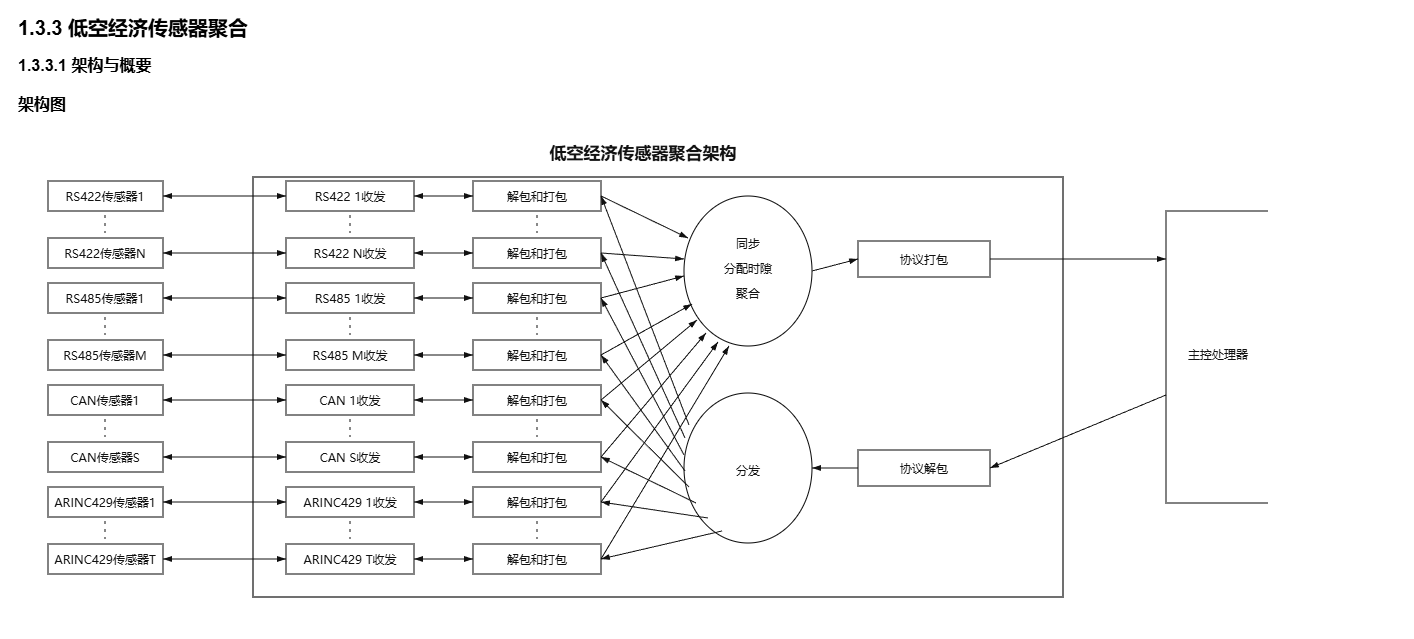

低空经济多传感器数据怎么汇总？FPGA聚合架构与实现思路架构示意图
FPGA传感器聚合平台位于传感器与主处理器之间，承担接口接入、协议解析、时间标记、同步聚合和数据分发。它把原本分散在上层软件中的实时任务下沉到硬件逻辑，使主处理器可以把更多资源用于导航、识别、规划或任务决策。
一条完整的数据链路
数据从传感器进入主处理器，通常经历四个层次。
第一层是物理接口。RS422和RS485常用于串行设备与长距离传输，CAN适合多节点总线，ARINC429则常见于航空电子设备。每种接口的电平、收发方式和速率不同，需要独立的收发器与保护电路。
第二层是协议解析。FPGA接收字节流或总线帧后，识别帧头、长度、设备地址、命令字、有效载荷和校验字段。只有先确认一帧数据完整有效，才能进入后续处理。
第三层是同步与聚合。系统为不同来源的数据附加时间标记或分配时隙，再按照固定周期、优先级或事件条件组成统一数据包。高频惯导数据与低频状态数据可以采用不同缓存和调度策略，避免低速通道阻塞高速通道。
第四层是统一输出。聚合结果通过约定接口送往主处理器。反向链路则完成协议解包，把控制指令准确分发到指定传感器或执行机构。
设计中的三个关键点
1. 时间同步比接口数量更重要
来自不同传感器的数据如果时间关系不明确，即使内容正确，也可能无法用于融合。设计时需要确定统一时基、时间戳位置、允许抖动和丢帧处理方式。对于要求较高的系统，还要考虑外部同步脉冲、计数器校准和跨时钟域处理。
2. 聚合不能简单拼接
不同通道可能出现突发流量、报文超时或错误帧。FPGA需要为各通道设置独立缓存，并明确溢出、重发、丢弃和优先级策略。统一数据包还应包含来源编号、长度、时间和状态信息，便于上位机定位问题。
3. 双向链路要独立验证
下行控制不仅要送达，还要确认目标设备、命令格式和执行反馈。设计中应避免广播误发，并保留状态回读、错误计数和链路监控能力。
推荐验证流程
验证可从单接口开始：先确认电平、波特率和收发稳定性，再使用已知报文检查解析结果。随后逐步增加通道，观察缓存占用、时间戳连续性和聚合周期。最后引入丢帧、校验错误、设备掉线和突发数据，确认系统不会因为单个异常通道影响整体运行。
上位机日志应能对应到原始通道、时间和错误状态。必要时还可保留原始报文旁路输出，方便将聚合前后的数据进行逐帧比对。
适用场景与方案边界
该架构适用于无人机或eVTOL的惯导与载荷汇总、飞控与任务设备之间的协议桥接、行业巡检平台的多总线接入，以及主控接口不足时的扩展板设计。
需要注意的是，接口类型相同并不代表设备可以直接替换。报文格式、同步精度、电气隔离、带宽、环境温度和安全要求都会影响最终实现。FPGA聚合平台解决的是确定协议下的实时接入与整理，不会自动识别未知协议，也不能替代系统级安全和适航验证。
总结
多传感器聚合的核心，是把异构接口变成有时间关系、可校验、可追踪的统一数据流。FPGA凭借并行处理和确定性时序，适合承担协议接入、缓存调度和实时分发。项目设计应从接口清单、数据率、同步要求和异常策略出发，而不是只按接口数量选型。
