数字怎样变成波形？FPGA、DAC与AD9144入门

电脑中的数字怎样变成示波器上的波形？通过简单示意和AD9144输出画面，了解FPGA组织数据、DAC数模转换与波形观察的过程。

在电脑里，一段波形最开始往往不是一条曲线，而是一串按时间排好的数字。把它想成一排“高度卡片”：第一个时刻该有多高、下一个时刻该有多高，数字都提前写好。把这些数字按固定节拍依次送出，就能描述出想要的起伏形状。

数字怎样表示波形的高低

如果一串数字从小到大、再从大到小，输出的目标电平也会跟着上升、再下降；把这一过程连续重复，就能组织出类似正弦波的变化。数字变化得更快，同一段时间里就会出现更多起伏；数字变化得更慢，起伏会更舒缓。

这时的数字仍然保存在电脑、存储器或FPGA中。它们像一份“按时间排列的高度清单”，记录了每个时刻的目标值，还没有成为可以接到示波器上的模拟信号。

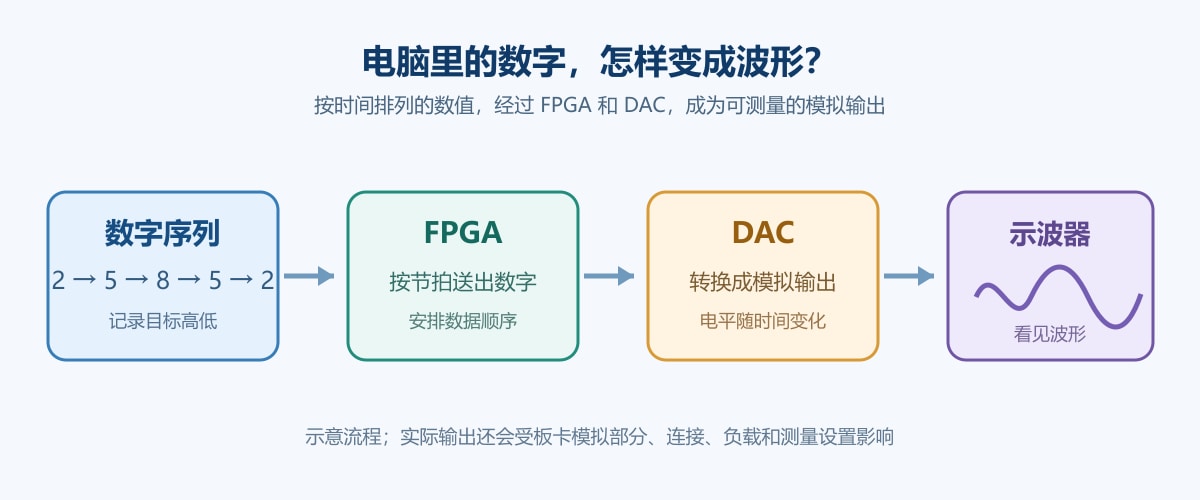

数字序列经FPGA和DAC形成可观察波形的过程

图1：数字记录目标高低，FPGA按节拍送出数据，DAC生成模拟输出，最后在示波器上观察波形。

DAC的全称是数模转换器。它接收一串数字，并按规定的更新节拍把数字对应成模拟输出的变化。可以把DAC理解成一位执行者：FPGA交来一个数字，DAC就按这个数字调整当前输出；下一拍收到新数字，再跟着调整。数字不断送来，输出便呈现连续变化的波形。

实际观察DAC输出时，还要结合板卡模拟部分、线缆、负载、滤波和示波器设置一起看。它们共同构成从数字到实测波形的完整输出链路。

FPGA负责准备和组织数字序列。它可以从存储器读取数据，也可以按既定规则生成数据；随后依据时钟节拍，把每个数字依次送给DAC。用简单的话说，FPGA像乐谱管理员，决定“哪一个数字、在什么时候交给DAC”；DAC则把这份数字乐谱变成模拟输出。

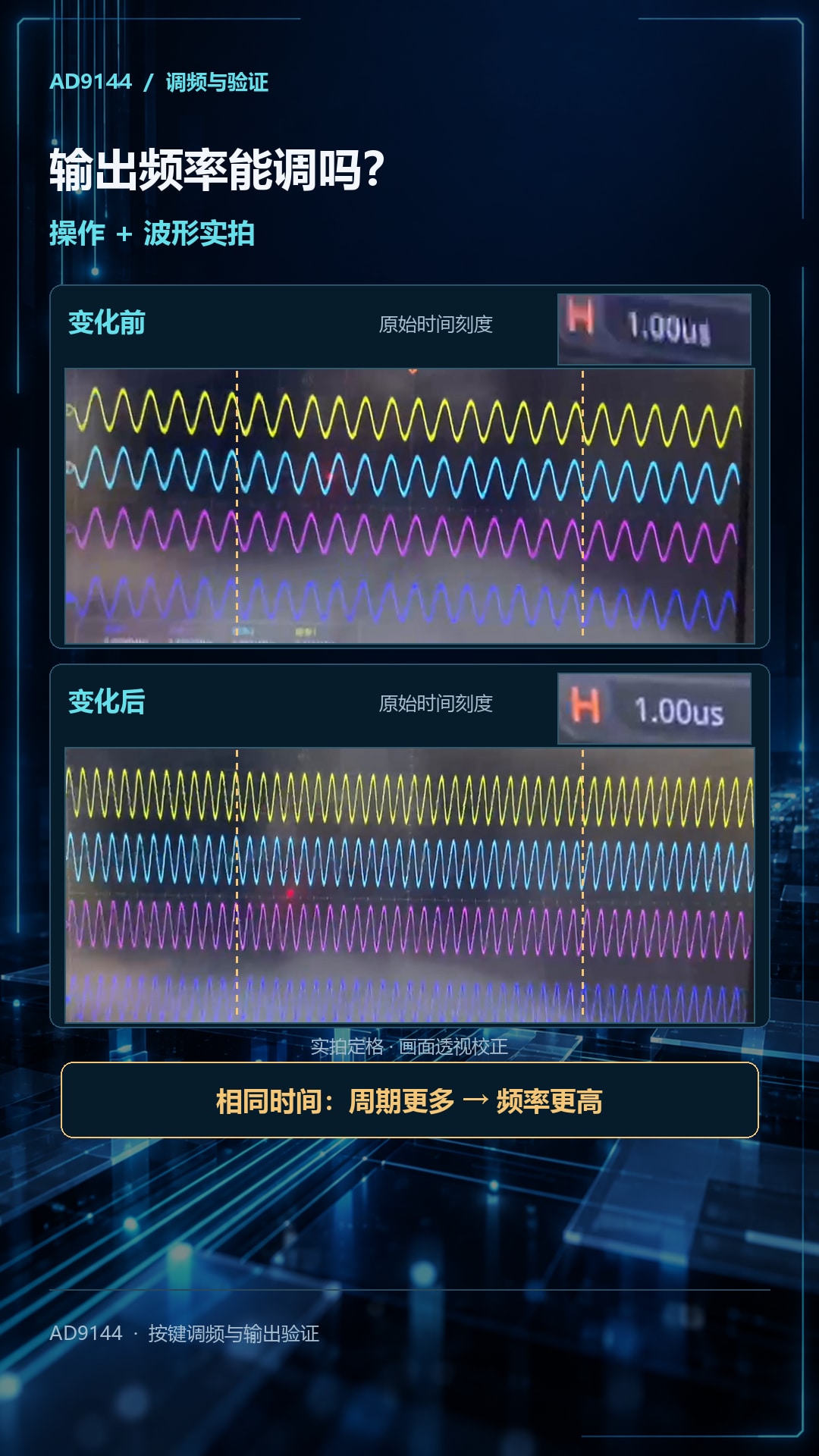

图2：AD9144按键调频与输出验证画面。前后画面保持相同时间刻度；变化后同一时间内周期更多，用于观察输出频率提高的方向。

图中的AD9144案例展示了一个直观过程：操作前后，示波器时间刻度保持一致；变化后波形在相同时间窗口中出现更多周期。对初学者来说，这能帮助理解“相同时间内波形重复得越多，输出频率就越高”。具体频率、幅度和其他输出表现，应结合实际板卡、工程版本、接线、负载和仪器测量结果确认。

可以先选一个目标波形，再准备对应的数字序列；由FPGA按节拍送给DAC，最后接上示波器观察。先看时间刻度是否一致，再比较周期多少和波形形状；需要确认目标值时，读取仪器实际测量结果。这样从“电脑里的数字”到“示波器上的曲线”，每一步都能看得更清楚。
